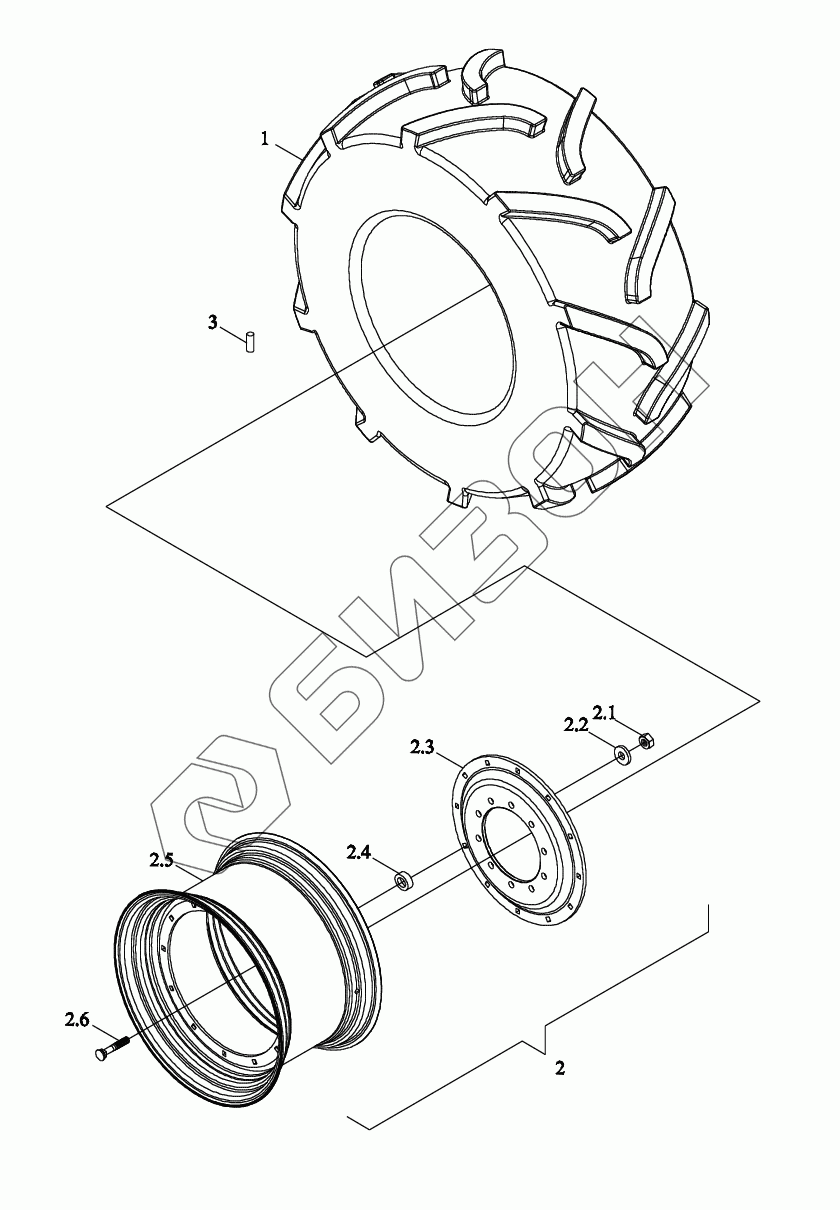

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-002K. Переднее колесо

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2.1
2.2
2.3
2.4
2.5
2.6
3
Позиция на иллюстрации Заводской номер детали Название детали Цена
TM7N320010000K TM7N320010000K Переднее ведущее колесо в сборе
Загрузка ...
TM7N320010003K TM7N320010003K Гнездо шара
Загрузка ...
TM7N320010002K TM7N320010002K Гнездо шара
Загрузка ...
1 TM7N320010001 Покрышка шины
Загрузка ...
2 TM7N320010001K Обод и спица
Загрузка ...
2.1 GBT6171-M16X1.5-10-A3L Гайка
Загрузка ...
2.2 TG1604.32D.1-04 Прокладка
Загрузка ...
2.3 BZF0116-136 Диск
Загрузка ...
2.4 TG1604.32D.1-02 Колодки
Загрузка ...
2.5 TM7N320010003 Обод колеса
Загрузка ...
2.6 TG1604.32D.1-03 Болт
Загрузка ...
3 TK3400004000 Винтиль
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
