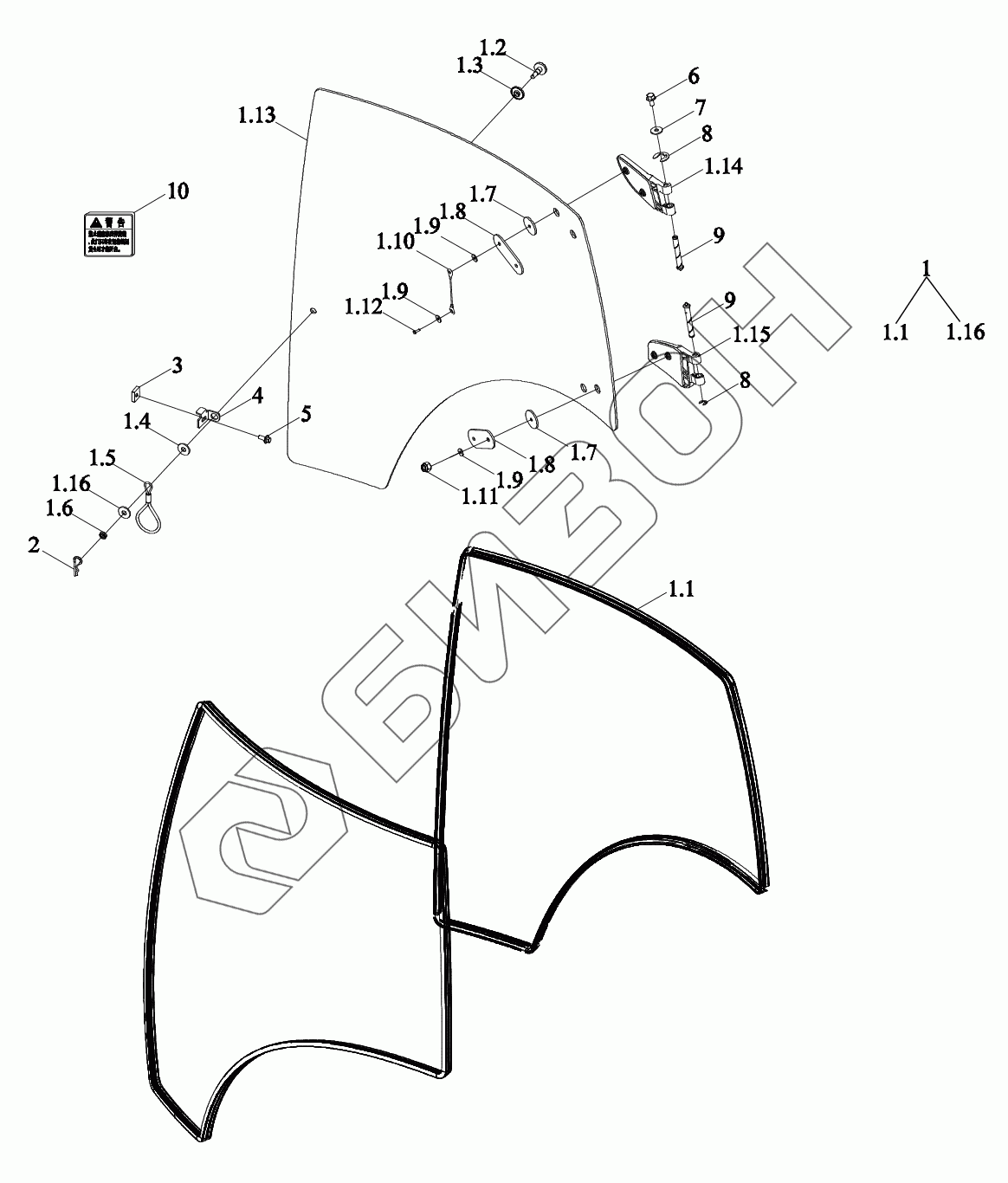

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-002K. Правая дверь

Тип техники

Марка

Модель

Схема

1.1

1.2

1.3

1.4

1.5

1.6

1.7

1.8

1.9

1.10

1.11

1.12

1.13

1.14

1.15

1.16

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TM7N451030000K	TM7N451030000K	Кабина в сборе	Загрузка ...
TM7N451030001K	TM7N451030001K	Комплектующие кабины	Загрузка ...
TD1S451020002K	TD1S451020002K	Дверь кабинета	Загрузка ...
1	TC03451024100a	Дверь кабинета	Загрузка ...
1.1	TS06451013102	Полоса уплотнительная	Загрузка ...
1.2	TD1000.451.2-08a	Болт	Загрузка ...
1.3	TD1000.451.2-06	Прокладка резиновая	Загрузка ...
1.4	TD1000.451.2-05	Прокладка резиновая	Загрузка ...
1.5	TE2S451010005	Верёвка вытяжная	Загрузка ...
1.6	GBT6173-M14X1.5-05-A3L	Гайка шестигранная тонкая	Загрузка ...
1.7	TS04451043110	Прокладка резиновая	Загрузка ...
1.8	TS04451024106	Плита монтажная	Загрузка ...
1.9	GBT96.1-6-A3L	Шайба большая	Загрузка ...
1.10	TR2S451320047	Верёвка вытяжная	Загрузка ...
1.11	GBT6183.1-M8-8-A2L	Гайка	Загрузка ...
1.12	GBT5783-M6X16-8.8-A2L	Болт с шестигранной головкой	Загрузка ...
1.13	TC03451024101a	Стекло	Загрузка ...
1.14	TS04451044223a	Петля	Загрузка ...
1.15	TS04451044224b	Петля	Загрузка ...
1.16	GBT859-14	Кольцо прокладное	Загрузка ...
2	TD1000.451.2-03	Шырь пружинный	Загрузка ...
3	TS04451013002	Гайка-держатель	Загрузка ...
4	TS04451024108	Кронштейн	Загрузка ...
5	GBT16674.1-M12X25-8.8-A2L	Болт с фланцем	Загрузка ...
6	GBT16674.1-M6X12-8.8-A2L	Болт с фланцем	Загрузка ...
7	GBT96.1-6-A3L	Шайба большая	Загрузка ...
8	GBT896-12-A3L	Кольцо ограничительное	Загрузка ...
9	TS06451013002a	Ось	Загрузка ...
10	TD1S451020003K	Маркировка	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
