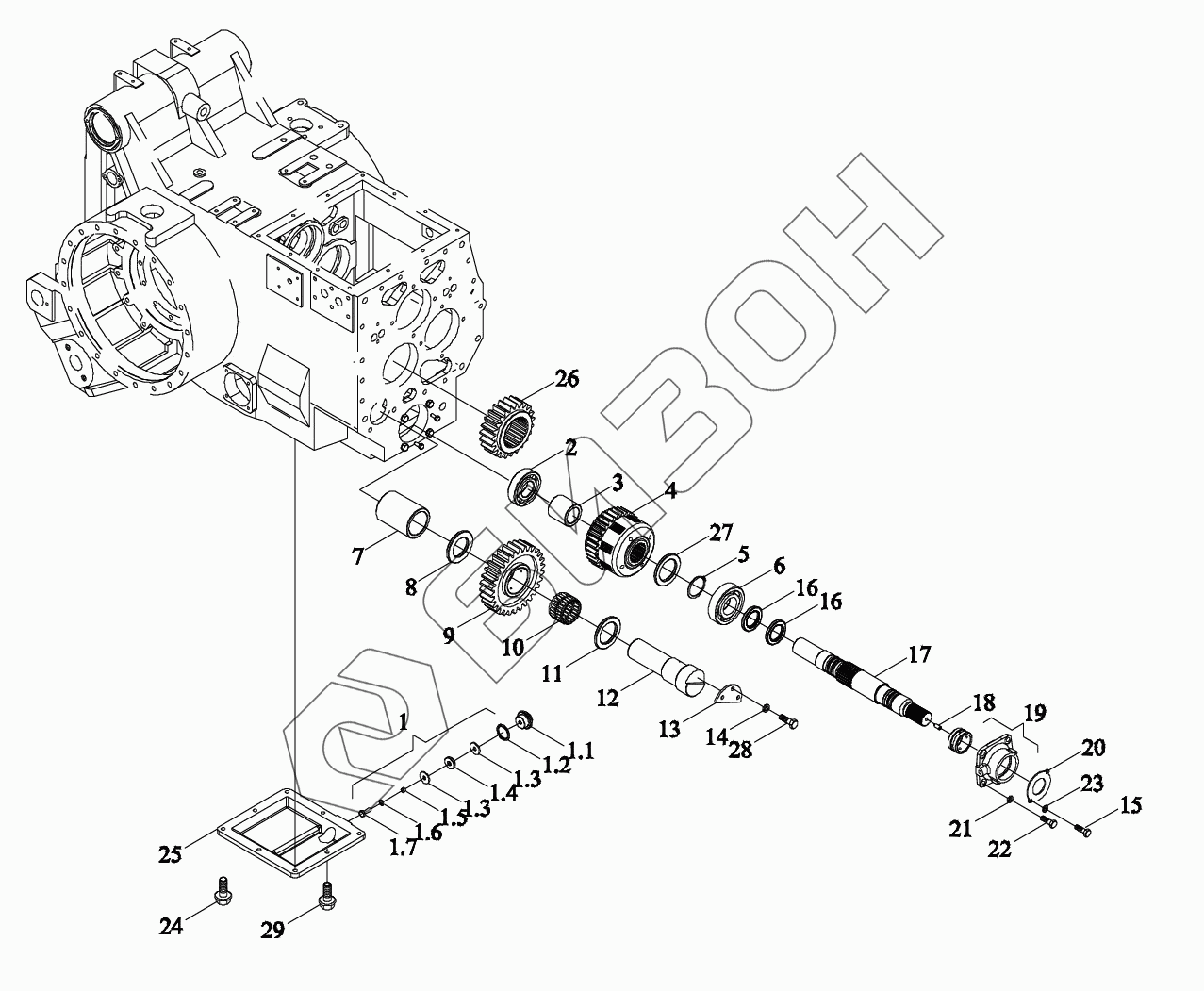

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-002K. Раздаточная коробка 1
1
1.1
1.2
1.3
1.3
1.4
1.5
1.6
1.7
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TN1P421010000 | TN1P421010000 | Раздаточная коробка в сборе |
Загрузка ...
|
|
| 1 | FT800.38.014 | Пробка в сборе |
Загрузка ...
|
|
| 1.1 | FT800.38.141 | Пробка для слива масла |
Загрузка ...
|
|
| 1.2 | JBT982-36 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 1.3 | FT800.38.143 | Магнит |
Загрузка ...
|
|
| 1.4 | FT800.38.144 | Кольцо прокладное |
Загрузка ...
|
|
| 1.5 | FT800.38.145 | Втулка магнитозащитная алюминиевая |
Загрузка ...
|
|
| 1.6 | GBT93-10 | Кольцо прокладное |
Загрузка ...
|
|
| 1.7 | GBT5781-M10X25-4.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 2 | GBT283-NJ309E | Подшипник |
Загрузка ...
|
|
| 3 | TK4210000700 | Втулка отсечная |
Загрузка ...
|
|
| 4 | TK4210001000 | Муфта в сборе |
Загрузка ...
|
|
| 5 | GBT894.1-58 | Кольцо эластичное стопорное для вала |
Загрузка ...
|
|
| 6 | GBT276-6310 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 7 | TK4210000300a | Втулка отсечная |
Загрузка ...
|
|
| 8 | TK4210003100 | Кольцо ограничительное |
Загрузка ...
|
|
| 9 | TK4210000200 | Шестерня паразитная |
Загрузка ...
|
|
| 10 | TK1S421010002 | Игла роликовая |
Загрузка ...
|
|
| 11 | TK4210000600 | Кольцо ограничительное |
Загрузка ...
|
|
| 12 | TK4210000400a | Ось |
Загрузка ...
|
|
| 13 | TK4210000500a | Пластинка крепёжная |
Загрузка ...
|
|
| 14 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 15 | GBT5783-M8X20-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 16 | GBT9877.1-FB45X70X8D | Уплотнение внутреннее губы оси вращения каркаса |
Загрузка ...
|
|
| 17 | TK4210003500 | Вал |
Загрузка ...
|
|
| 18 | TK4210003600 | Фиксатор |
Загрузка ...
|
|
| 19 | TN1P421010001 | Крышка с уплотнением |
Загрузка ...
|
|
| 20 | TK4210001300 | Пластина защитная |
Загрузка ...
|
|
| 21 | GBT93-12-A3L | Гровер |
Загрузка ...
|
|
| 22 | GBT5783-M12X30-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 23 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 24 | GBT16674.1-M14X35-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 25 | TK4210000900a | Заглушка |
Загрузка ...
|
|
| 26 | TK4210000100 | Колесо зубчатое |
Загрузка ...
|
|
| 27 | TH09372010039 | Кольцо герметическое |
Загрузка ...
|
|
| 28 | GBT5783-M10X25-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 29 | GBT16674.1-M14X30-10.9-A3L | Болт с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
