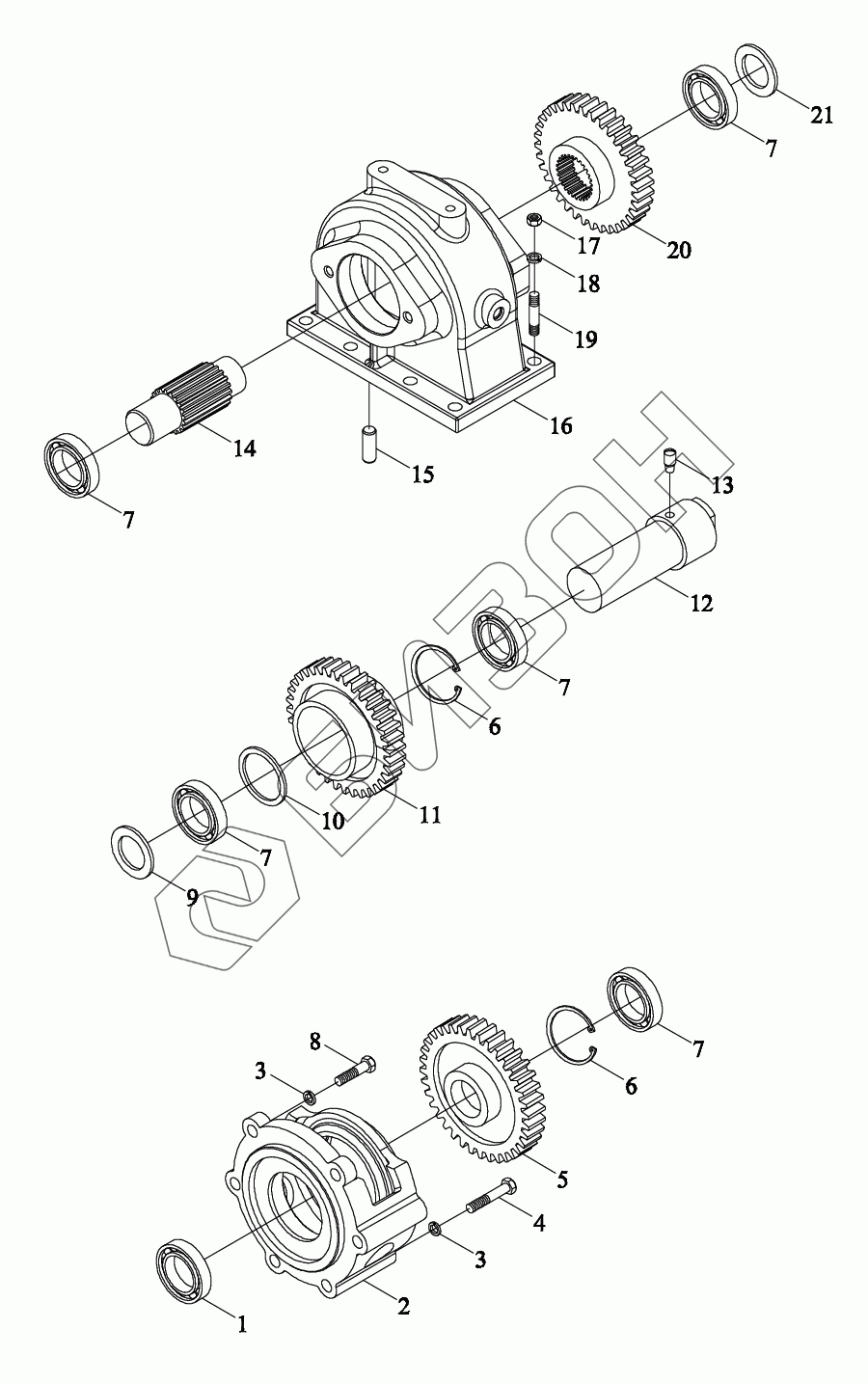

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-002K. Раздаточная коробка 3
1
2
3
3
4
5
6
6
7
7
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TK4240000000 | TK4240000000 | Раздаточная коробка |
Загрузка ...
|
|
| 1 | GBT276-6307 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 2 | TK4240000100 | Постель подшипника |
Загрузка ...
|
|
| 3 | GBT93-12-A0P | Шайба стандартная пружинная |
Загрузка ...
|
|
| 4 | GBT5782-M12X100-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 5 | TK4240001100 | Колесо зубчатое |
Загрузка ...
|
|
| 6 | GBT893.1-90 | Кольцо эластичное стопорное для отверстий |
Загрузка ...
|
|
| 7 | GBT276-6308 | Шарикоподшипники радиальные |
Загрузка ...
|
|
| 8 | GBT5783-M12X40-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 9 | TK4240000200 | Кольцо прокладное |
Загрузка ...
|
|
| 10 | TK4240000900 | Шайба |
Загрузка ...
|
|
| 11 | TK4240000400 | Колесо зубчатое |
Загрузка ...
|
|
| 12 | TK4240000300 | Вал |
Загрузка ...
|
|
| 13 | GBT72-M10X20-14H-A3L | Винт |
Загрузка ...
|
|
| 14 | TK4240000600 | Вал |
Загрузка ...
|
|
| 15 | GBT119.1-10m6X18-A1 | Штырь цилиндрический |
Загрузка ...
|
|
| 16 | TK4240000500 | Корпус раздаточной коробки |
Загрузка ...
|
|
| 17 | GBT6171-M12X1.25-8-A2L | Гайка шестигранная |
Загрузка ...
|
|
| 18 | GBT848-12-A0P | Шайба небольшая |
Загрузка ...
|
|
| 19 | GBT898-AM12-M12X1.25X35-8.8-A3L | Шпилька с двойной головкой |
Загрузка ...
|
|
| 20 | TK4240000700 | Колесо зубчатое |
Загрузка ...
|
|
| 21 | TK4240000800 | Рукав перегородки |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
