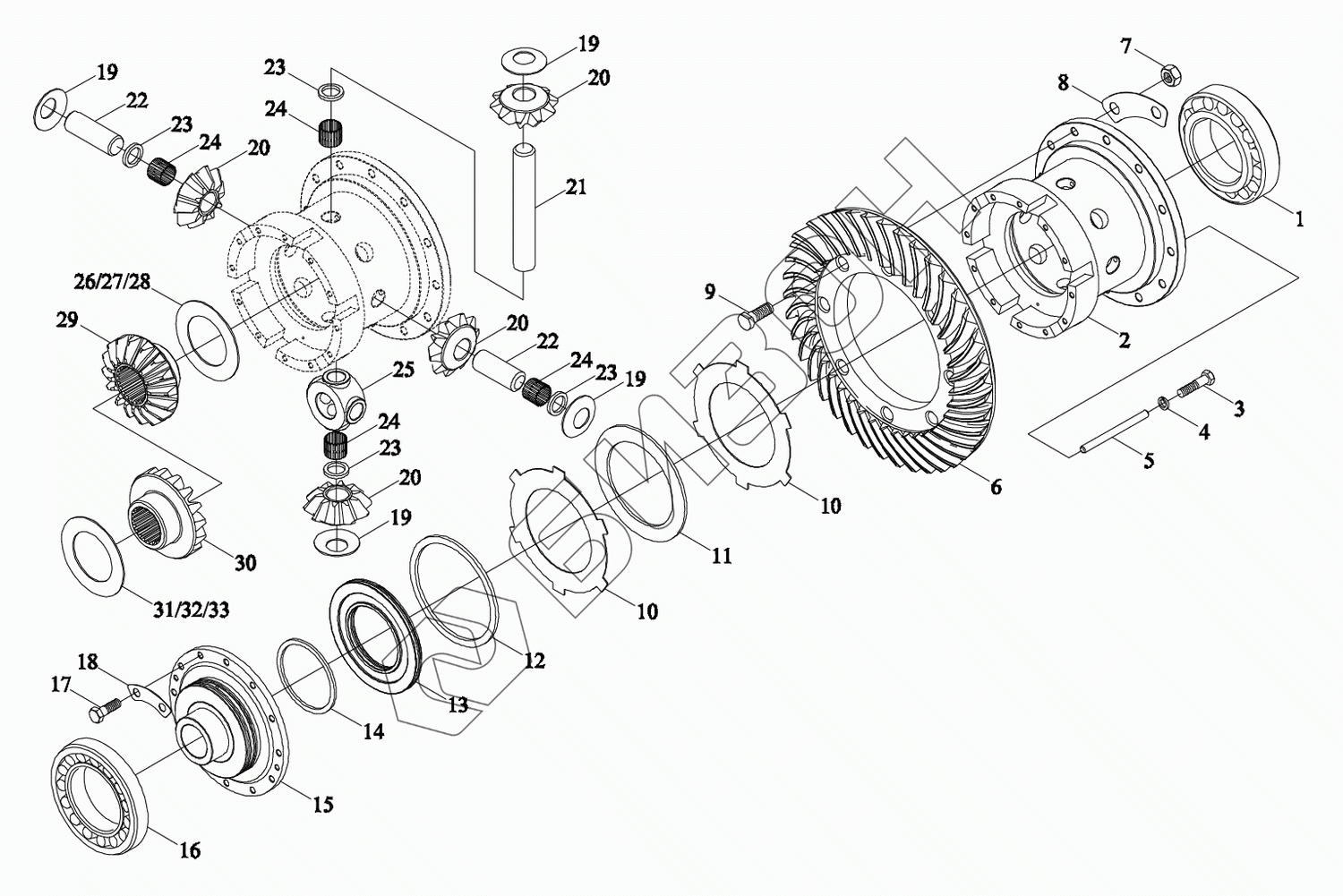

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-002K. Центральная передача 2

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
19
19
19
20
20
20
20
21
22
22
23
23
23
23
24
24
24
24
25
26
27
28
29
30
31
32
33
Позиция на иллюстрации Заводской номер детали Название детали Цена
TK3820201000 TK3820201000 Механизм дифференциальный
Загрузка ...
TK3820200000 TK3820200000 Центральная передача заднего моста в сборе
Загрузка ...
1 GBT297-30317 Подшипники конические роликовые
Загрузка ...
2 TK3820200200 Корпус картера
Загрузка ...
3 GBT5783-M10X25-8.8-A3L Болт с шестигранной головкой
Загрузка ...
4 GBT93-10-A0P Гровер
Загрузка ...
5 TK3820003900 Штырь
Загрузка ...
6 TK3820200100 Колесо зубчатое
Загрузка ...
7 GBT6171-M14X1.5-10-A3L Гайка
Загрузка ...
8 TK3820002300 Пластина замочная
Загрузка ...
9 TK3820002800 Болт
Загрузка ...
10 TK3820001500 Перегородки
Загрузка ...
11 TK3820002000 Пластина фрикционная
Загрузка ...
12 TK3820004000 Кольцо уплотнительное
Загрузка ...
13 TK3820004400 Диск напорный
Загрузка ...
14 TK3820005000 Кольцо уплотнительное
Загрузка ...
15 TK3820000500 Крышка
Загрузка ...
16 GBT297-32218 Подшипники конические роликовые
Загрузка ...
17 GBT5783-M10X30-10.9-A3L Болт с шестигранной головкой
Загрузка ...
18 TK3820001900 Пластина замочная
Загрузка ...
19 TK3820002100 Подушка
Загрузка ...
20 TK3820000800 Колесо зубчатое
Загрузка ...
21 TK3820000900 Вал
Загрузка ...
22 TK3820001100 Вал
Загрузка ...
23 TK3820001300 Рукав перегородки
Загрузка ...
24 TK3820001800 Подшипник
Загрузка ...
25 TK3820001200 Кольцо центральное
Загрузка ...
26 TK3820002900 Подушка
Загрузка ...
27 TK3820003100 Подушка
Загрузка ...
28 TK3820003200 Подушка
Загрузка ...
29 TK3820000700 Колесо зубчатое
Загрузка ...
30 TK3820000600 Колесо зубчатое
Загрузка ...
31 TK3820003300 Подушка
Загрузка ...
32 TK3820003400 Подушка
Загрузка ...
33 TK3820003500 Подушка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
