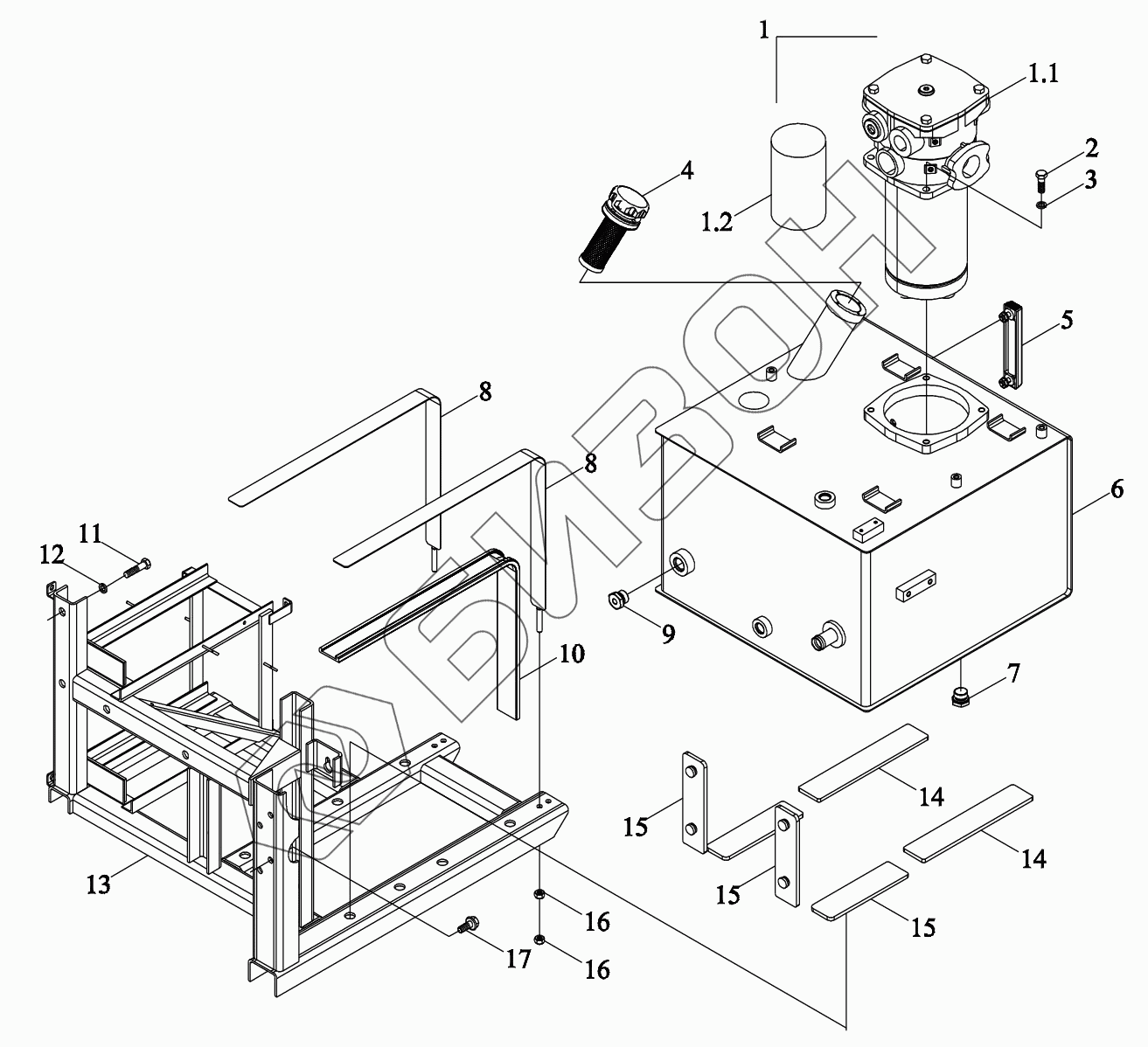

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-002K. Бак гидросистемы

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1.1
1.2
2
3
4
5
6
7
8
8
9
10
11
12
13
14
14
15
15
15
16
16
17
Позиция на иллюстрации Заводской номер детали Название детали Цена
TM7N581020000K TM7N581020000K Маслобак гидравлический
Загрузка ...
1 TM7N581020009K Фильтр
Загрузка ...
1.1 TM7N581020016K Гнездо фильтроэлемента
Загрузка ...
1.2 TM7N581020017K Фильтр возврата масла
Загрузка ...
2 GBT5783-M12X30-8.8-A3L Болт с шестигранной головкой
Загрузка ...
3 GBT93-12-A3L Гровер
Загрузка ...
4 TK5810111000 Фильтр
Загрузка ...
5 TK5810114000 Датчик уровня жидкости
Загрузка ...
6 TM7N581020001K Кронштейн гидравлического бака
Загрузка ...
7 TC04553010011K Ввёртыш
Загрузка ...
8 TM7N581020007K Хомут гибкий
Загрузка ...
9 TM6W402010004 Разъем датчика температуры
Загрузка ...
10 TM7N581020015K Лента резиновая
Загрузка ...
11 GBT5783-M16X30-8.8-A3L Болт с шестигранной головкой
Загрузка ...
12 GBT93-16-A3L Гровер
Загрузка ...
13 TM7N581020010K Кронштейн
Загрузка ...
14 TG1854.581C-05 Подушка
Загрузка ...
15 TK5810000200 Прокладка резиновая
Загрузка ...
16 GBT6170-M10-8-A3L Гайка
Загрузка ...
17 GBT5789-M12X20-8.8-A3L Болт с фланцем
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
