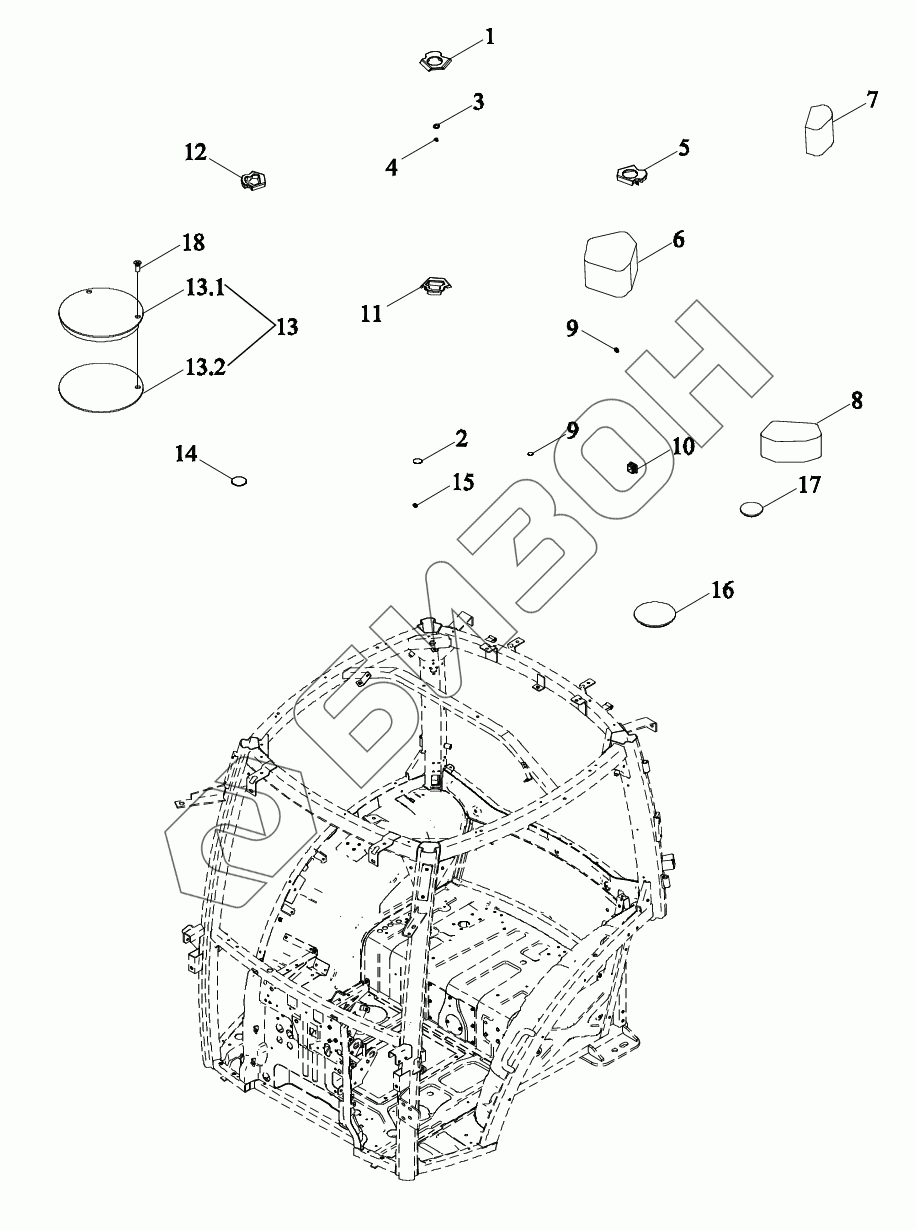

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-002K. Комплектующие кабины 3

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
9
10
11
12
13
13.1
13.2
14
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали Цена
TM7N451030000K TM7N451030000K Кабина в сборе
Загрузка ...
TM7N451030001K TM7N451030001K Комплектующие кабины
Загрузка ...
TN1S451020020 TN1S451020020 Герметизация
Загрузка ...
1 TS06451019010 Пробка резиновая
Загрузка ...
2 QLWZL002-35X1.0 Компенсатор
Загрузка ...
3 TS04451010020 Заглушка
Загрузка ...
4 TS04451010030 Заглушка
Загрузка ...
5 TS06451019009 Пробка резиновая
Загрузка ...
6 TS06451049010 Блок герметический
Загрузка ...
7 TS06451049011 Блок герметический
Загрузка ...
8 TS06451049012 Блок герметический
Загрузка ...
9 QLWZL002-20X1.0 Компенсатор
Загрузка ...
10 TS06451010010 Заглушка
Загрузка ...
11 TS06451019007 Пробка резиновая
Загрузка ...
12 TS06451019008 Пробка резиновая
Загрузка ...
13 TS06451012022 Установка маслобака
Загрузка ...
13.1 TS06451012020 Накладка
Загрузка ...
13.2 TS06451012021 Прокладка
Загрузка ...
14 QLWZL002-60X1.5 Компенсатор
Загрузка ...
15 TS06471014003 Заглушка
Загрузка ...
16 TS04451049001 Заглушка
Загрузка ...
17 TS04451049002 Заглушка
Загрузка ...
18 GBT819.1-M6X16-4.8-A2L Винт с потайной головкой и поперечной канавкой
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
