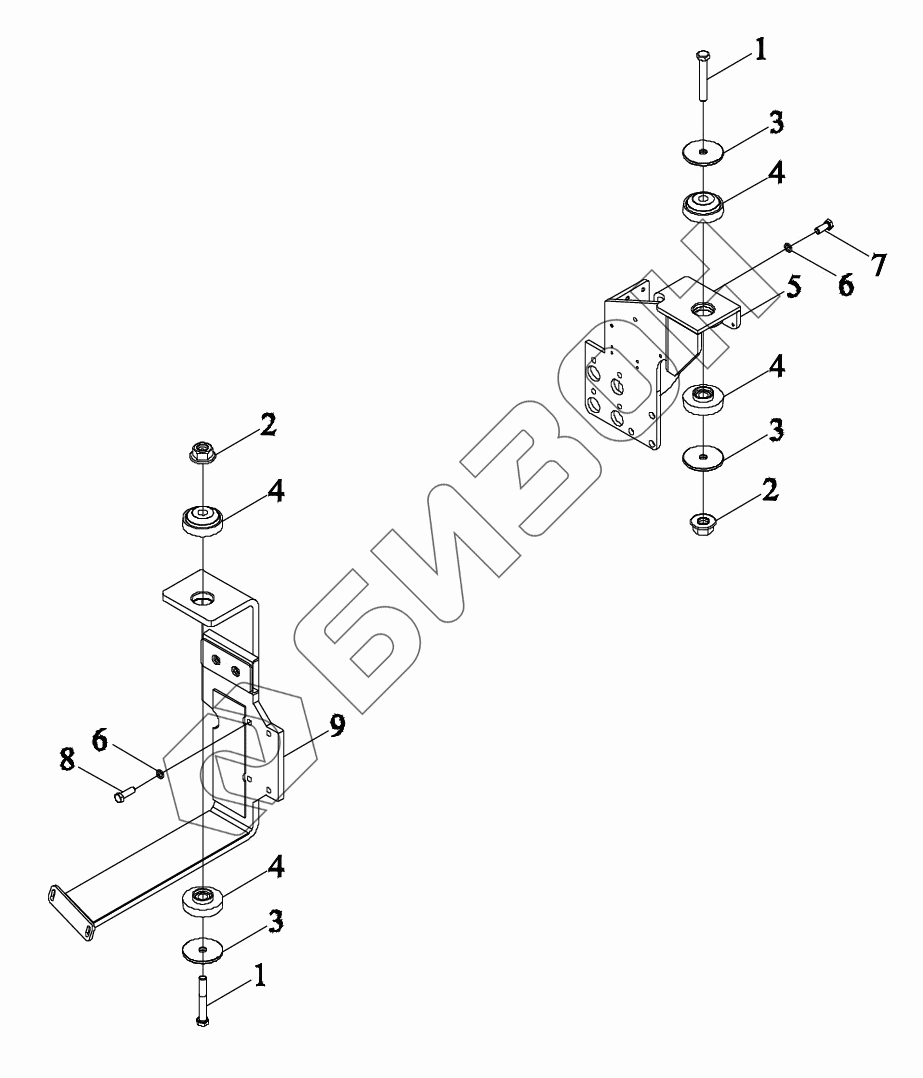

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-002K. Кронштейн кабины передний

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
2
3
3
3
4
4
4
4
5
6
6
7
8
9
Позиция на иллюстрации Заводской номер детали Название детали Цена
TN1S457010000 TN1S457010000 Соединитель передний в сборе
Загрузка ...
1 GBT5782-M20X140-10.9-A9L Болт с шестигранной головкой
Загрузка ...
2 GBT6177.1-M20-10-A9L Гайка с фланцем
Загрузка ...
3 TN1S458010009 Кольцо стопорное
Загрузка ...
4 TN1S458010008 Блок буферный
Загрузка ...
5 TN1S457010002 Соединение переднее
Загрузка ...
6 GBT93-16-A3L Гровер
Загрузка ...
7 GBT5783-M16X40-10.9-A3L Болт с шестигранной головкой
Загрузка ...
8 GBT5783-M16X50-10.9-A3L Болт с шестигранной головкой
Загрузка ...
9 TN1S457010001 Соединение переднее
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
