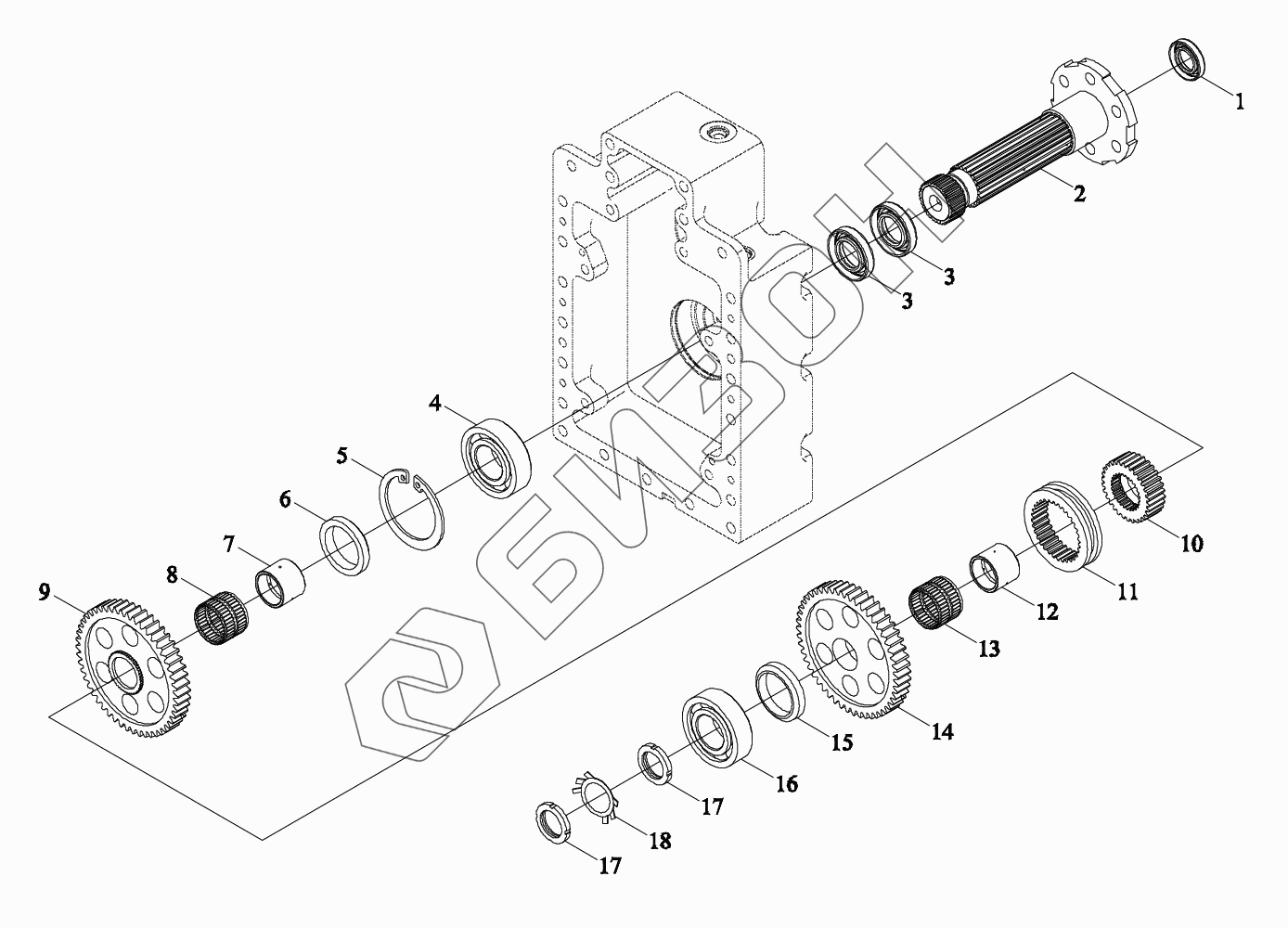

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-002K. Механизм привода 2

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
Позиция на иллюстрации Заводской номер детали Название детали Цена
TN1P411010000 TN1P411010000 Привод отбора мощности в сборе
Загрузка ...
1 GBT9877.1-FB10X22X7D Уплотнение внутреннее губы оси вращения каркаса
Загрузка ...
2 TK4110001900 Вал приводной
Загрузка ...
3 GBT9877.1-FB70X90X10D Втулка уплотнительная
Загрузка ...
4 GBT276-6411 Шарикоподшипники радиальные
Загрузка ...
5 GBT893.1-140 Кольцо эластичное стопорное для отверстий
Загрузка ...
6 TK4110001300 Кольцо ограничительное
Загрузка ...
7 TK4110001400 Втулка оседающая
Загрузка ...
8 GBT20056-K65X75X50ZW Подшипник радиальный игольчатый с кронштейном
Загрузка ...
9 TK4110001500 Шестерня
Загрузка ...
10 FT800.37.119 Станина зубчатая
Загрузка ...
11 FT800.37.118 Муфта зубчатого зацепления
Загрузка ...
12 TK4110001700 Втулка оседающая
Загрузка ...
13 GBT20056-K65X75X40ZW Подшипник радиальный игольчатый с кронштейном
Загрузка ...
14 TK4110001600 Шестерня ведомая
Загрузка ...
15 TK4110001800 Кольцо ограничительное
Загрузка ...
16 GBT276-6410 Шарикоподшипник радиальный
Загрузка ...
17 GBT812-M48X1.5 Гайка
Загрузка ...
18 GBT858-48 Кольцо прокладное
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
