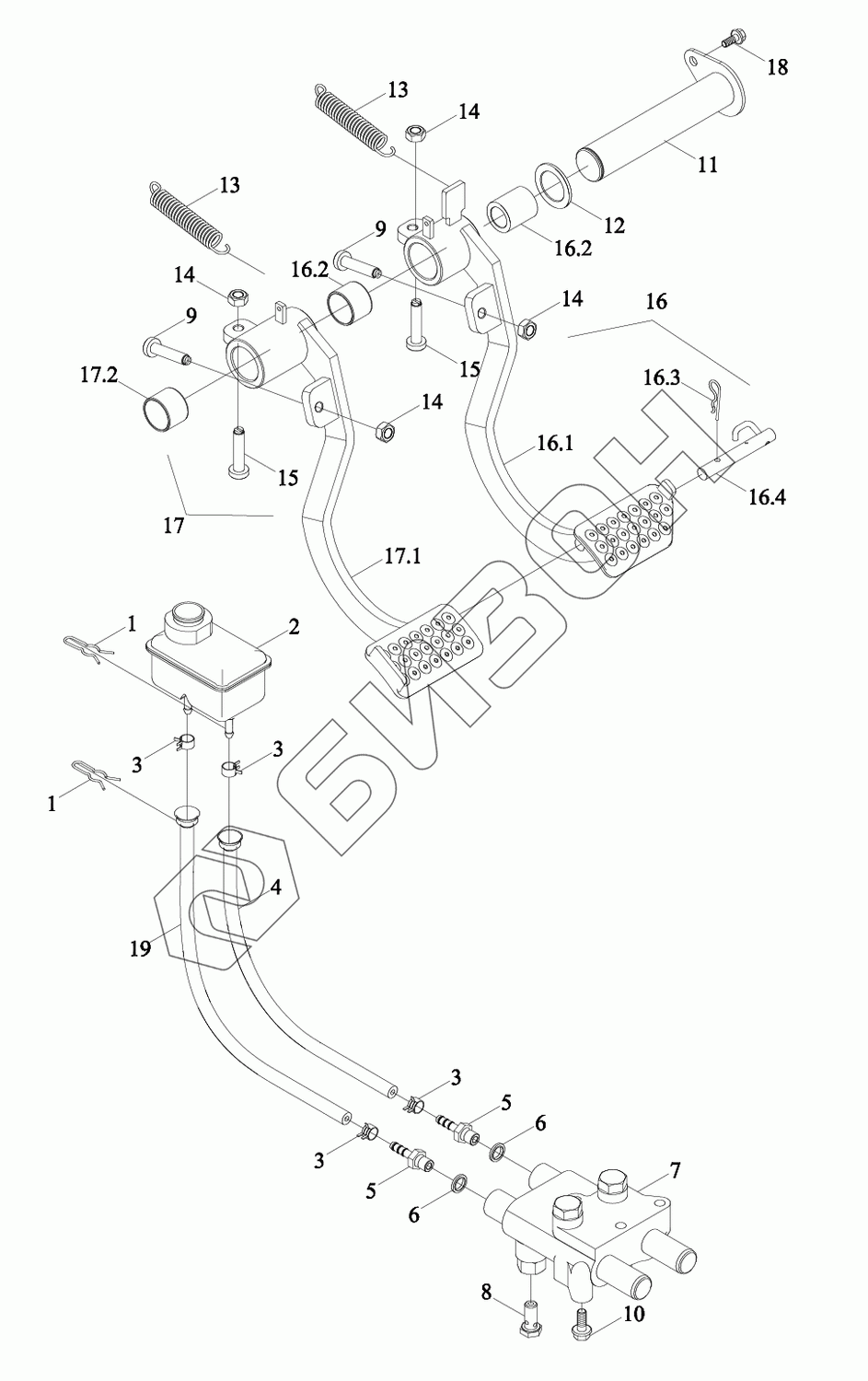

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-002K. Механизм управления тормозами 1
1
1
2
3
3
3
3
4
5
5
6
6
7
8
9
9
10
11
12
13
13
14
14
14
14
15
15
16
16.1
16.2
16.2
16.3
16.4
17
17.1
17.2
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TN1S433040000 | TN1S433040000 | Управление тормозами |
Загрузка ...
|
|
| 1 | TG1204.433-04 | Кольцо стопорное |
Загрузка ...
|
|
| 2 | TG1204.433.2a | Маслобак для тормоза |
Загрузка ...
|
|
| 3 | Q673B115 | Обруч стальной ленты эластичный |
Загрузка ...
|
|
| 4 | TN1S433020009 | Труба входная |
Загрузка ...
|
|
| 5 | TK4330001800 | Стык |
Загрузка ...
|
|
| 6 | JBT982-12 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 7 | FT800A.43C.018 | Носос тормозной |
Загрузка ...
|
|
| 8 | TK4330004100 | Винт |
Загрузка ...
|
|
| 9 | FT800.43.103 | Винт |
Загрузка ...
|
|
| 10 | GBT5789-M10X25-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 11 | TN1S433040005 | Вал упорный |
Загрузка ...
|
|
| 12 | TF1004.433-01 | Втулка отсечная |
Загрузка ...
|
|
| 13 | TD800.43-01 | Пружина |
Загрузка ...
|
|
| 14 | GBT6170-M10-8-A3L | Гайка |
Загрузка ...
|
|
| 15 | FT800.43.030 | Винт |
Загрузка ...
|
|
| 16 | TN1S433040001 | Подножка |
Загрузка ...
|
|
| 16.1 | TN1S433040002 | Рычаг качающийся |
Загрузка ...
|
|
| 16.2 | TD2C212010014 | Втулка |
Загрузка ...
|
|
| 16.3 | GBT879.1-5X16 | Штырь цилиндрический эластичный |
Загрузка ...
|
|
| 16.4 | FT800A.43.065 | Рычаг блокировки |
Загрузка ...
|
|
| 17 | TN1S433020010 | Подножка |
Загрузка ...
|
|
| 17.1 | TN1S433020012 | Подножка |
Загрузка ...
|
|
| 17.2 | TD2C212010014 | Втулка |
Загрузка ...
|
|
| 18 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 19 | TN1S433020015 | Труба подачи масла |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
