Графический каталог запасных частей к технике: LOVOL TM7N1A2604-002K. Навеска 2

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
24
25

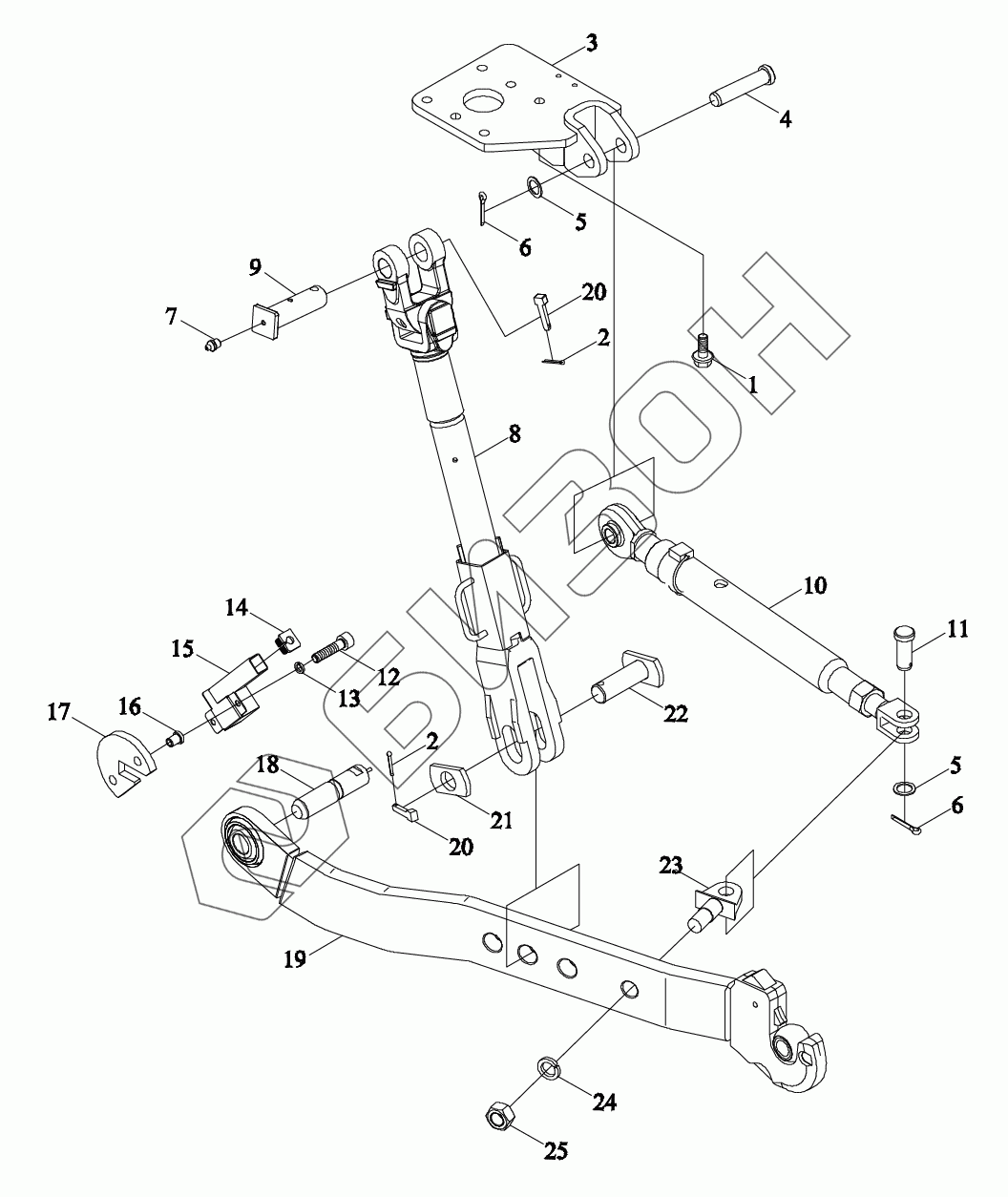

Позиция на иллюстрации Заводской номер детали Название детали Цена
TM7N561010000 TM7N561010000 Подвеска
Загрузка ...
1 GBT5789-M20X50-10.9-A9L Болт с фланцем
Загрузка ...
2 GBT91-4X28-A3L Шплинт
Загрузка ...
3 TN1S561010012 Кронштейн
Загрузка ...
5 FT800.56.262 Шайба
Загрузка ...
6 GBT91-5X50-A3L Шплинт
Загрузка ...
7 JBT7940.1-M8X1 Пресс-масленка
Загрузка ...
8 TK5610011000 Рычаг подъемный
Загрузка ...
9 TG4S561040011 Штифт соединительный
Загрузка ...
10 TM7N561010003 Рычаг ограничительный
Загрузка ...
11 TN2P561010017 Штифт фиксирующий
Загрузка ...
12 GBT70.1-M10X40-8.8 Винт с цилиндрической головкой с внутренним шестигранником
Загрузка ...
13 GBT93-10-A3L Гровер
Загрузка ...
14 TG1204.56E-06 Заглушка
Загрузка ...
15 TK5610008000 Кожух защитный
Загрузка ...
16 TG1204.56E-04 Втулка отсечная
Загрузка ...
17 TK5610101300 Плита ограничительная
Загрузка ...
18 P7P55101117 Датчик
Загрузка ...
19 TM7N561010010 Тяга нижняя
Загрузка ...
20 TR2P561010017 Ось
Загрузка ...
21 TK5610001400 Ободок
Загрузка ...
22 TK5610007000 Штифт соединительный
Загрузка ...
24 GBT93-27-A3L Шайба стандартная пружинная
Загрузка ...
25 GBT6170-M27-8-A4L Гайка шестигранная
Загрузка ...
26 TP8C561010059 Основание опорное
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
