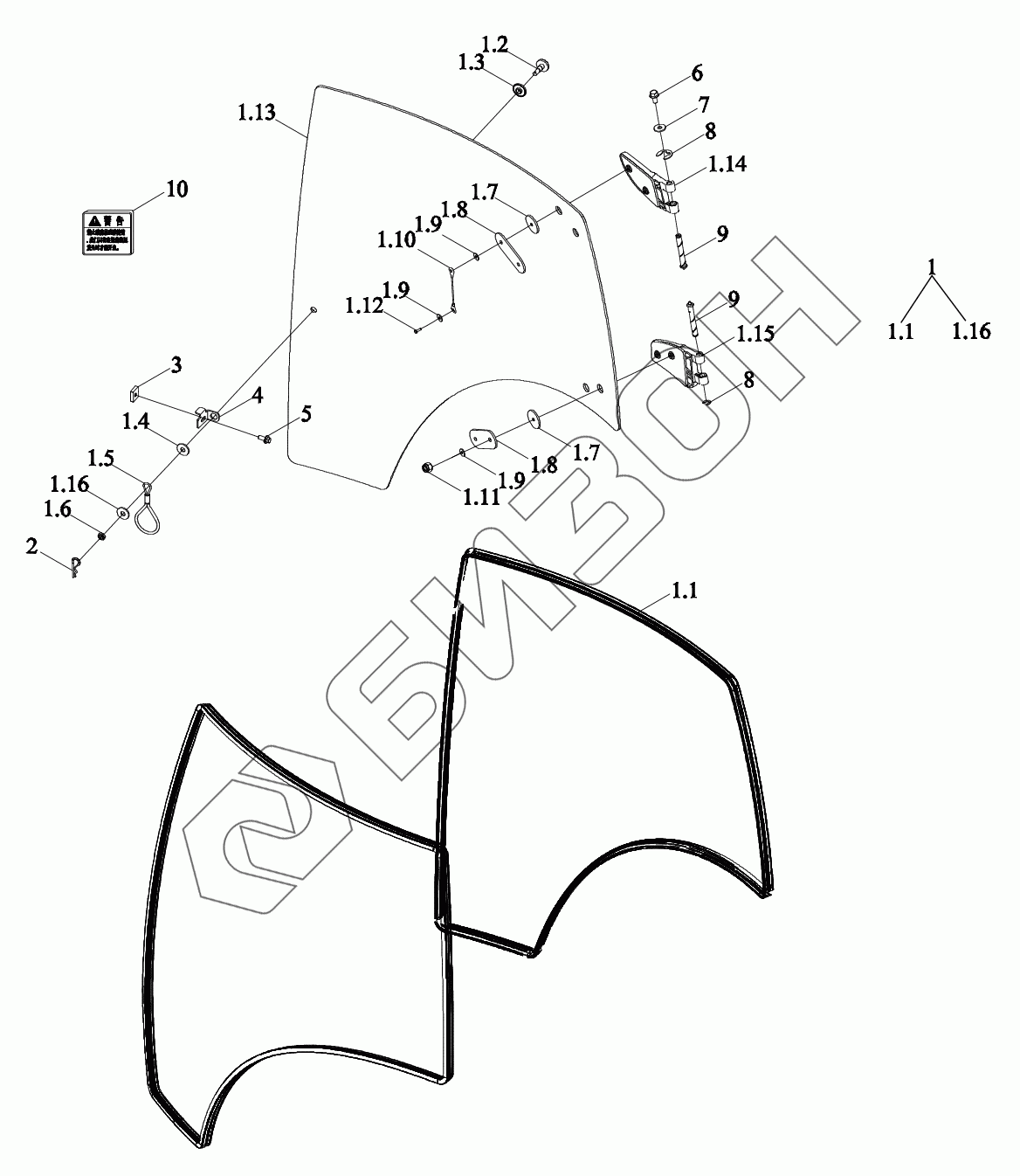

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-002K. Правая дверь

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.7
1.8
1.8
1.9
1.9
1.9
1.10
1.11
1.12
1.13
1.14
1.15
1.16
2
3
4
5
6
7
8
8
9
9
10
Позиция на иллюстрации Заводской номер детали Название детали Цена
TM7N451030000K TM7N451030000K Кабина в сборе
Загрузка ...
TM7N451030001K TM7N451030001K Комплектующие кабины
Загрузка ...
TD1S451020002K TD1S451020002K Дверь кабинета
Загрузка ...
1 TC03451024100a Дверь кабинета
Загрузка ...
1.1 TS06451013102 Полоса уплотнительная
Загрузка ...
1.2 TD1000.451.2-08a Болт
Загрузка ...
1.3 TD1000.451.2-06 Прокладка резиновая
Загрузка ...
1.4 TD1000.451.2-05 Прокладка резиновая
Загрузка ...
1.5 TE2S451010005 Верёвка вытяжная
Загрузка ...
1.6 GBT6173-M14X1.5-05-A3L Гайка шестигранная тонкая
Загрузка ...
1.7 TS04451043110 Прокладка резиновая
Загрузка ...
1.8 TS04451024106 Плита монтажная
Загрузка ...
1.9 GBT96.1-6-A3L Шайба большая
Загрузка ...
1.10 TR2S451320047 Верёвка вытяжная
Загрузка ...
1.11 GBT6183.1-M8-8-A2L Гайка
Загрузка ...
1.12 GBT5783-M6X16-8.8-A2L Болт с шестигранной головкой
Загрузка ...
1.13 TC03451024101a Стекло
Загрузка ...
1.14 TS04451044223a Петля
Загрузка ...
1.15 TS04451044224b Петля
Загрузка ...
1.16 GBT859-14 Кольцо прокладочное
Загрузка ...
2 TD1000.451.2-03 Шырь пружинный
Загрузка ...
3 TS04451013002 Гайка-держатель
Загрузка ...
4 TS04451024108 Кронштейн
Загрузка ...
5 GBT16674.1-M12X25-8.8-A2L Болт с фланцем
Загрузка ...
6 GBT16674.1-M6X12-8.8-A2L Болт с фланцем
Загрузка ...
7 GBT96.1-6-A3L Шайба большая
Загрузка ...
8 GBT896-12-A3L Кольцо ограничительное
Загрузка ...
9 TS06451013002a Ось
Загрузка ...
10 TD1S451020003K Маркировка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
