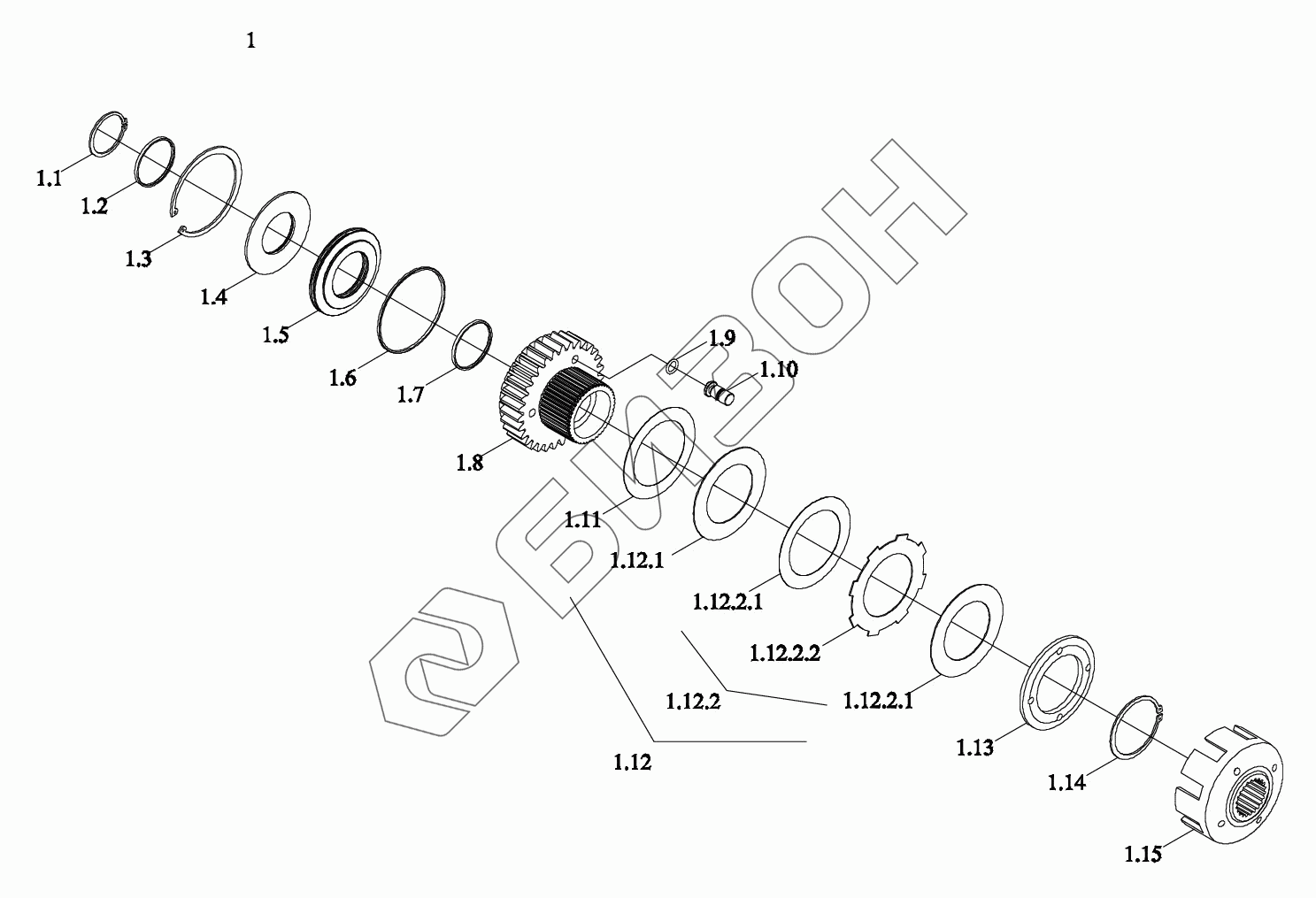

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-002K. Раздаточная коробка 2
1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
1.9
1.10
1.11
1.12
1.12.1
1.12.2
1.12.2.1
1.12.2.1
1.12.2.2
1.13
1.14
1.15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TN1P421010000 | TN1P421010000 | Раздаточная коробка в сборе |
Загрузка ...
|
|
| 1 | TK4210001000 | Сцепление в сборе |
Загрузка ...
|
|
| 1.1 | GBT894.1-63 | Кольцо эластичное стопорное для вала |
Загрузка ...
|
|
| 1.2 | TK4210001700 | Кольцо стопорное |
Загрузка ...
|
|
| 1.3 | GBT893.1-130 | Кольцо эластичное стопорное для отверстий |
Загрузка ...
|
|
| 1.4 | TK4210002100 | Пружины дисковые |
Загрузка ...
|
|
| 1.5 | TK4210003400 | Поршень |
Загрузка ...
|
|
| 1.6 | TK4210004000 | Кольцо уплотнительное |
Загрузка ...
|
|
| 1.7 | TK4210005000 | Кольцо уплотнительное |
Загрузка ...
|
|
| 1.8 | TK4210002200 | Колесо зубчатое |
Загрузка ...
|
|
| 1.9 | GBT3452.1-8.75X1.80G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 1.10 | TK4210001800 | Палец поршневой |
Загрузка ...
|
|
| 1.11 | TK4210002400 | Диск напорный |
Загрузка ...
|
|
| 1.12 | TK4210003700 | Диск напорный |
Загрузка ...
|
|
| 1.12.1 | TK4210002300 | Диск напорный |
Загрузка ...
|
|
| 1.12.2 | TK4210002000 | Диск фрикционный |
Загрузка ...
|
|
| 1.12.2.1 | TK4210002800 | Пластина фрикционная |
Загрузка ...
|
|
| 1.12.2.2 | TK4210002700 | Пластина фрикционная |
Загрузка ...
|
|
| 1.13 | TK4210002500 | Диск напорный |
Загрузка ...
|
|
| 1.14 | GBT894.1-90 | Кольцо эластичное стопорное для вала |
Загрузка ...
|
|
| 1.15 | TK4210002600 | Оболочка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
