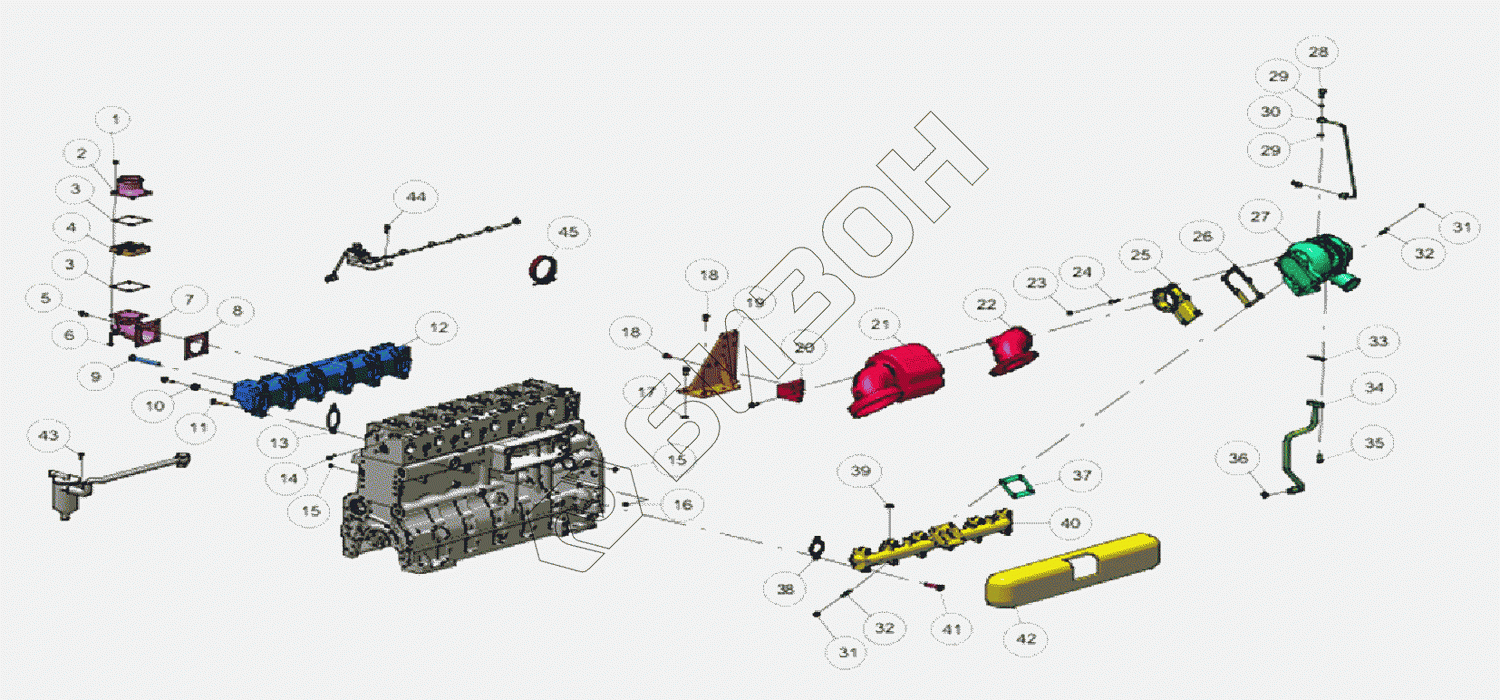

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-002K. Система впуска, турбонагнетатель
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N100010000K | TM7N100010000K | Двигатель в сборе |
Загрузка ...
|
|
| 1 | B00000847 | Гайка с фланцем |
Загрузка ...
|
|
| 2 | D12-310-16 | Патрубок впускной |
Загрузка ...
|
|
| 3 | D12-103-801 | Подушка |
Загрузка ...
|
|
| 4 | S00023945 | Предфильтр |
Загрузка ...
|
|
| 5 | B00002136 | Болт с фланцем |
Загрузка ...
|
|
| 6 | B00002149 | Болт с фланцем |
Загрузка ...
|
|
| 7 | S00024722 | Патрубок впускной |
Загрузка ...
|
|
| 8 | D12-103-800 | Подушка |
Загрузка ...
|
|
| 9 | D04-307-01A | Болт |
Загрузка ...
|
|
| 10 | D00-187-02 | Колодки |
Загрузка ...
|
|
| 11 | B00002016 | Болт с фланцем |
Загрузка ...
|
|
| 12 | S00022916 | Коллектор впускной |
Загрузка ...
|
|
| 13 | D04-131-30 | Подушка |
Загрузка ...
|
|
| 14 | B00005115 | Болт с фланцем |
Загрузка ...
|
|
| 15 | B00001545 | Прокладка композитная уплотнительная жесткая |
Загрузка ...
|
|
| 16 | B00004647 | Пробка коническая резьбовая с шестигранным углублением под ключ |
Загрузка ...
|
|
| 17 | B00005646 | Шайба |
Загрузка ...
|
|
| 18 | B00005507 | Болт с фланцем |
Загрузка ...
|
|
| 19 | S00026963 | Кронштейн |
Загрузка ...
|
|
| 20 | S00026962 | Кронштейн |
Загрузка ...
|
|
| 21 | S00051768 | Чехол термоизоляционный |
Загрузка ...
|
|
| 22 | D00-118-02 | Угольник выхлопной |
Загрузка ...
|
|
| 23 | D13-108-50 | Гайка с фланцем |
Загрузка ...
|
|
| 24 | S00003525 | Болт |
Загрузка ...
|
|
| 25 | D13-114-30 | Накладка |
Загрузка ...
|
|
| 26 | D13-113-01 | Подушка |
Загрузка ...
|
|
| 27 | S00025689 | Нагнетатель |
Загрузка ...
|
|
| 28 | B00002178 | Болт шарнирный (полый) |
Загрузка ...
|
|
| 29 | B00002193 | Шайба |
Загрузка ...
|
|
| 30 | D19-110-05B | Маслопровод |
Загрузка ...
|
|
| 31 | D13-304-01 | Гайка крепления нагнетателя |
Загрузка ...
|
|
| 32 | D13-103-01 | Болт с двойной головкой |
Загрузка ...
|
|
| 33 | D19-113-02 | Прокладка |
Загрузка ...
|
|
| 34 | S00000546 | Труба откачивающая |
Загрузка ...
|
|
| 35 | B00001999 | Болт с фланцем |
Загрузка ...
|
|
| 36 | D02A-171-80 | Кольцо уплотнительное |
Загрузка ...
|
|
| 37 | D13-102-30B | Подушка |
Загрузка ...
|
|
| 38 | S00000500 | Прокладка выхлопной трубы |
Загрузка ...
|
|
| 39 | B00005380 | Шайба |
Загрузка ...
|
|
| 40 | S00014648 | Труба выхлопная |
Загрузка ...
|
|
| 41 | D04-145-30A | Болты выхлопной трубы |
Загрузка ...
|
|
| 42 | S00053019 | Кожух |
Загрузка ...
|
|
| 43 | B00005551 | Болт с фланцем |
Загрузка ...
|
|
| 44 | B00002134 | Болт с фланцем |
Загрузка ...
|
|
| 45 | D13-001-01 | Обойма |
Загрузка ...
|
|
| 46 | B00005631 | Гайка с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
