Графический каталог запасных частей к технике: LOVOL TM7N1A2604-002K. Внутренний молдинг 2

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1.1
1.1.1
1.1.2
1.1.3
1.1.4
1.1.5
1.2
1.3
1.4
1.5
1.6
2
2.1
2.2
2.3
2.4

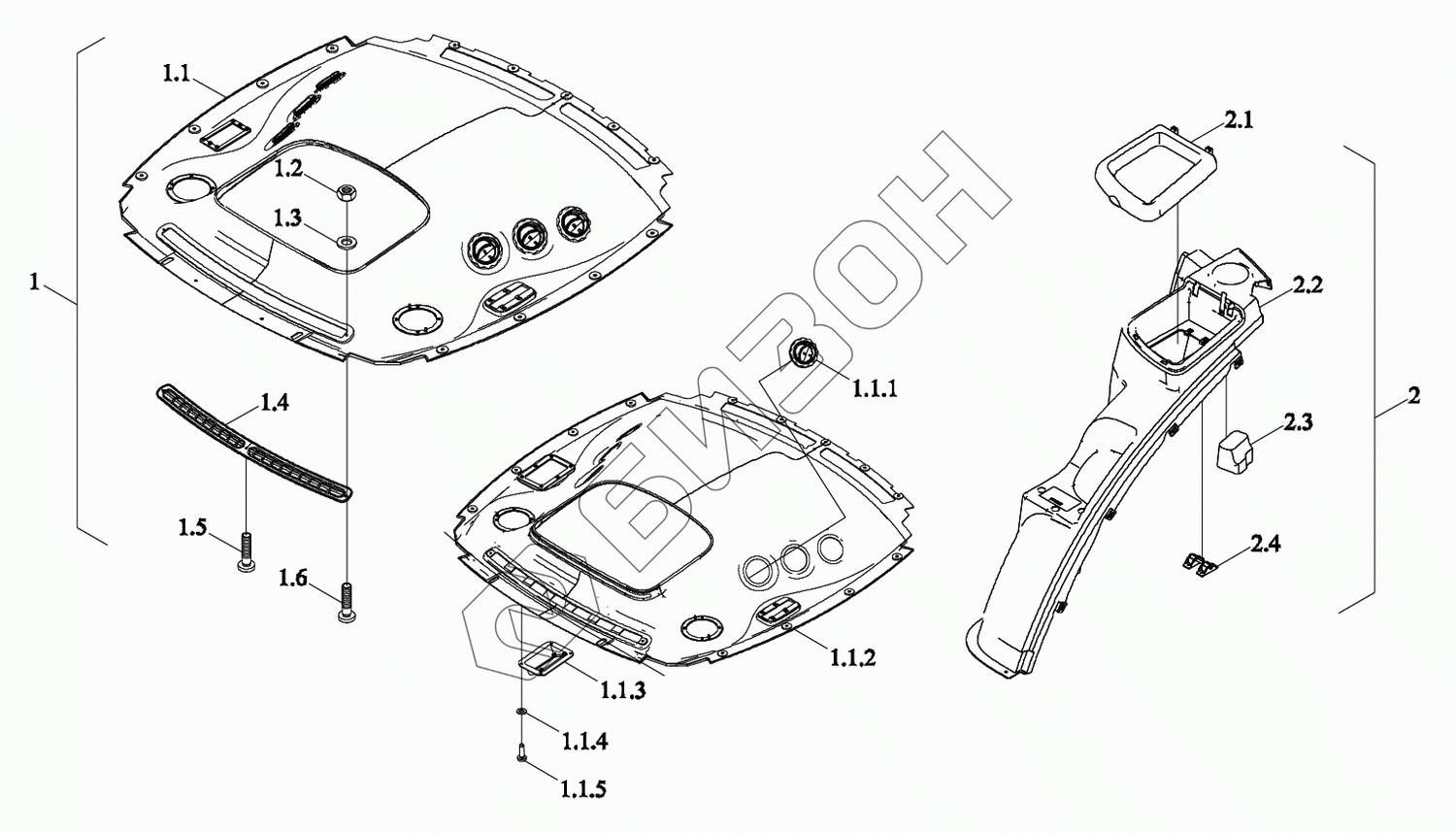

Позиция на иллюстрации Заводской номер детали Название детали Цена
TM7N453030000K TM7N453030000K Внутренний молдинг в сборе
Загрузка ...
1 TM5D453011000K Молдинг внутренний верхний
Загрузка ...
1.1 TN1S453020007 Молдинг внутренний верхний
Загрузка ...
1.1.1 GE401Y.33.2.1-03 Выход воздуха
Загрузка ...
1.1.2 TN1S453020008 Молдинг внутренний верхний
Загрузка ...
1.1.3 TS06453011005 Плита монтажная
Загрузка ...
1.1.4 GBT97.1-5-A3L Шайба плоская
Загрузка ...
1.1.5 GBT818-M5X16-4.8-A2L Винт
Загрузка ...
1.2 GBT6170-M5-8-A2L Гайка
Загрузка ...
1.3 GBT96.1-5-A3L Шайба большая
Загрузка ...
1.4 TS06453011002 Дефлектор обдува
Загрузка ...
1.5 GBT818-M6X16-4.8-O Винт
Загрузка ...
1.6 GBT818-M5X16-4.8-A2L Винт
Загрузка ...
2 TM6W453050001 Отделка внутренняя
Загрузка ...
2.1 TS06453013103 Накладка
Загрузка ...
2.2 TM6W453050002 Щиток грязевой
Загрузка ...
2.3 TD2C453010003 Блок упорный
Загрузка ...
2.4 TS06453013104 Подставка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
