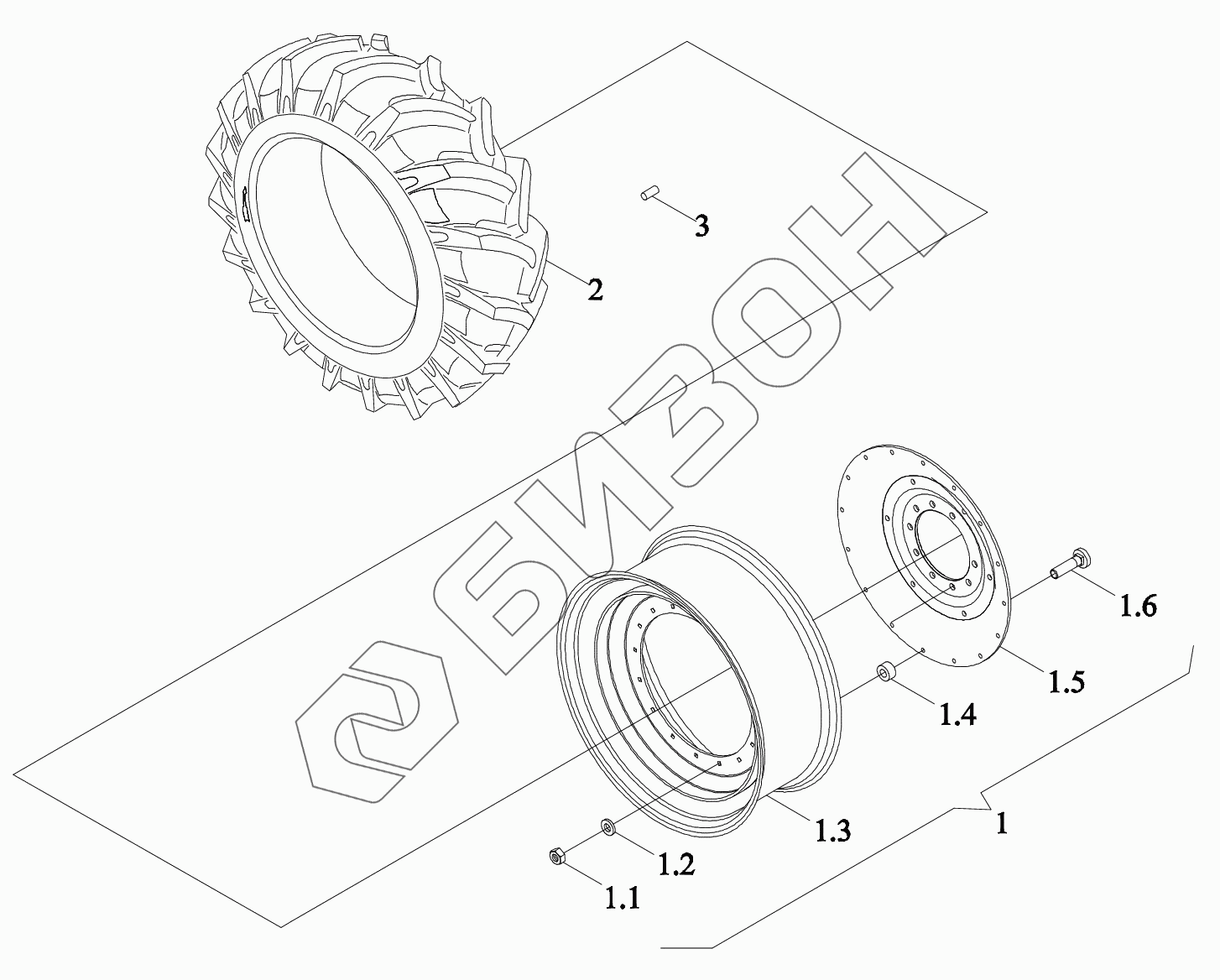

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-002K. Заднее колесо 1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1.1
1.2
1.3
1.4
1.5
1.6
2
3
Позиция на иллюстрации Заводской номер детали Название детали Цена
TM7N340010000K TM7N340010000K Колесо заднее ведущее в сборе
Загрузка ...
TM7N340010002K TM7N340010002K Колесо заднее
Загрузка ...
TM7N340010003K TM7N340010003K Гнездо шара
Загрузка ...
TM7N340010004K TM7N340010004K Гнездо шара
Загрузка ...
1 TM7N340010005K Обод и спица
Загрузка ...
1.1 GBT6171-M16X1.5-10-A3L Гайка
Загрузка ...
1.2 TG1604.32D.1-04 Прокладка
Загрузка ...
1.3 TM7N340010006K Обод колеса
Загрузка ...
1.4 TG1604.32D.1-02 Колодки
Загрузка ...
1.5 TM7N340010007 Компонент формообразующий
Загрузка ...
1.6 TM7N340010012 Болт
Загрузка ...
2 GBT2979-71070R42-173D-R-1W Шина
Загрузка ...
3 TK3400004000 Винтиль
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
