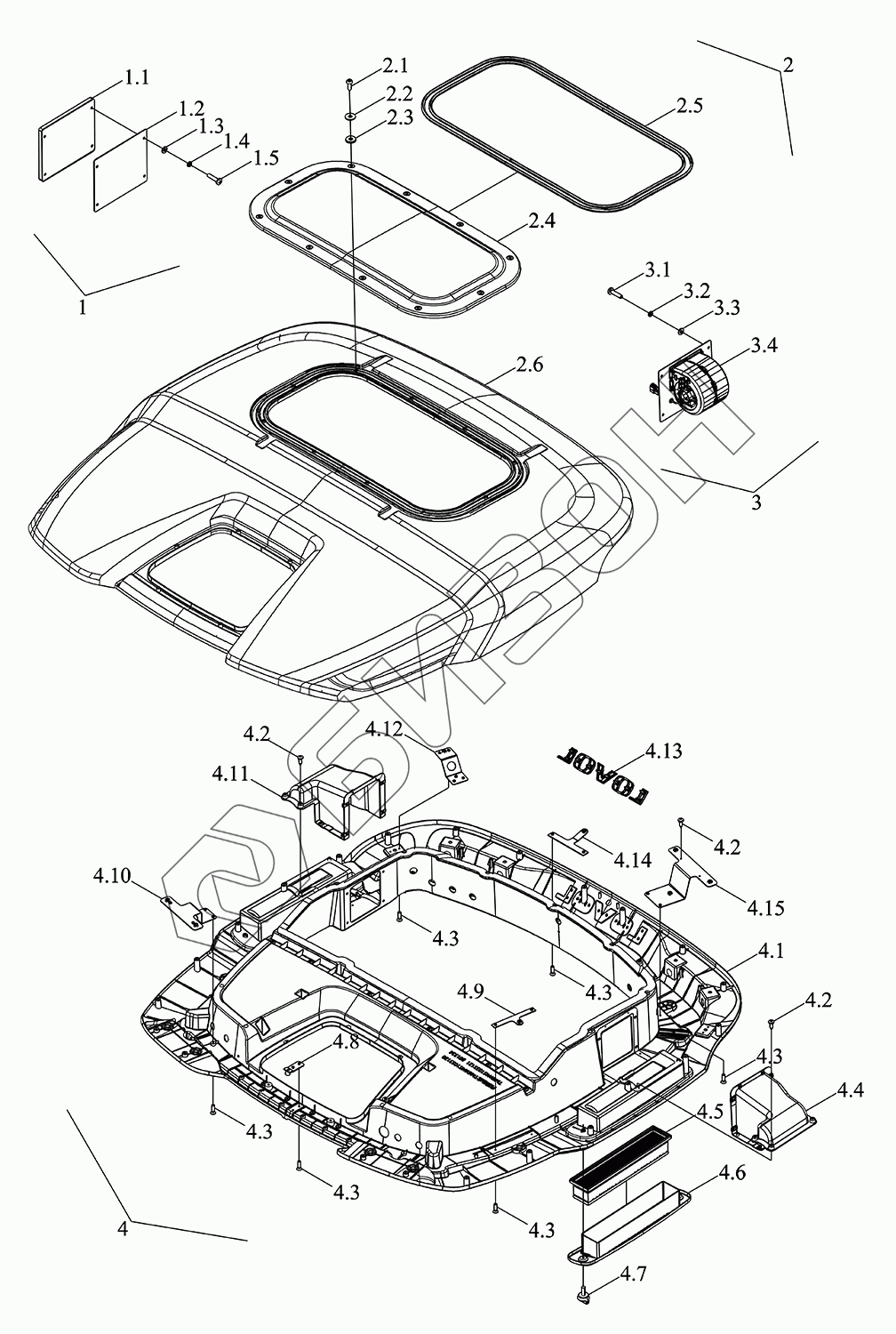

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-003K. Комплектующие крыши 2
1
1.1
1.2
1.3
1.4
1.5
2
2.1
2.2
2.3
2.4
2.5
2.6
3
3.1
3.2
3.3
3.4
4
4.1
4.2
4.2
4.2
4.3
4.3
4.3
4.3
4.3
4.3
4.4
4.5
4.6
4.7
4.8
4.9
4.10
4.11
4.12
4.13
4.14
4.15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM6W451033100 | TM6W451033100 | Крыша |
Загрузка ...
|
|
| TM6W451033000 | TM6W451033000 | Крыша в сборе |
Загрузка ...
|
|
| TM7N451060000K | TM7N451060000K | Кабина в сборе |
Загрузка ...
|
|
| 1 | TM5Q451033101 | Накладка |
Загрузка ...
|
|
| 1.1 | TM5Q451033103 | Крышка герметическая |
Загрузка ...
|
|
| 1.2 | TM5Q451033102 | Накладка |
Загрузка ...
|
|
| 1.3 | GBT97.1-6-A3L | Шайба плоская |
Загрузка ...
|
|
| 1.4 | GBT93-6-A3L | Гровер |
Загрузка ...
|
|
| 1.5 | GBT818-M6X25-4.8-A2L | Винт |
Загрузка ...
|
|
| 2 | TM6W451033110 | Черепица |
Загрузка ...
|
|
| 2.1 | GBT70.2-M6X16-8.8-A2L | Винты с головкой под торцевой ключ |
Загрузка ...
|
|
| 2.2 | GBT96.1-6-A3L | Шайба большая |
Загрузка ...
|
|
| 2.3 | TS06453015001 | Прокладка уплотнения |
Загрузка ...
|
|
| 2.4 | TM6W451033112 | Крышка |
Загрузка ...
|
|
| 2.5 | BZF0063-801 | Уплотнительная полоса |
Загрузка ...
|
|
| 2.6 | TM6W451033111 | Крышка |
Загрузка ...
|
|
| 3 | TM6W451033190 | Вентилятор |
Загрузка ...
|
|
| 3.1 | GBT818-M6X25-4.8-A2L | Винт |
Загрузка ...
|
|
| 3.2 | GBT93-6-A3L | Гровер |
Загрузка ...
|
|
| 3.3 | GBT97.1-6-A3L | Шайба плоская |
Загрузка ...
|
|
| 3.4 | CD3R2911020030 | Нагнетатель кабины |
Загрузка ...
|
|
| 4 | TM6W451033120 | Накладка внутренняя верхняя |
Загрузка ...
|
|
| 4.1 | TM6W451033121 | Прокладка внутренняя |
Загрузка ...
|
|
| 4.2 | GBT845-ST4.8X16 | Само-выстукивая винт головки диска с поперечным пазом |
Загрузка ...
|
|
| 4.3 | GBT819.1-M5X16-4.8-A2L | Винт с потайной головкой с поперечной канавкой |
Загрузка ...
|
|
| 4.4 | TM6W451033123 | Трубка |
Загрузка ...
|
|
| 4.5 | TM6W451033125 | Фильтроэлемент |
Загрузка ...
|
|
| 4.6 | TM6W451033122 | Накладка |
Загрузка ...
|
|
| 4.7 | TS06453015105 | Болт |
Загрузка ...
|
|
| 4.8 | TM6W451033176 | Шип стержневой |
Загрузка ...
|
|
| 4.9 | TB3S451255206 | Лист усилительный |
Загрузка ...
|
|
| 4.10 | TM6W451033170 | Лист усилительный |
Загрузка ...
|
|
| 4.11 | TM6W451033124 | Трубка |
Загрузка ...
|
|
| 4.12 | TM6W451033174 | Плита монтажная |
Загрузка ...
|
|
| 4.13 | QLWZL005-395X37.3X9-R0-B0 | Кронштейн маркировки |
Загрузка ...
|
|
| 4.14 | TM6W451033178 | Плита монтажная |
Загрузка ...
|
|
| 4.15 | TM6W451033172 | Лист усилительный |
Загрузка ...
|
