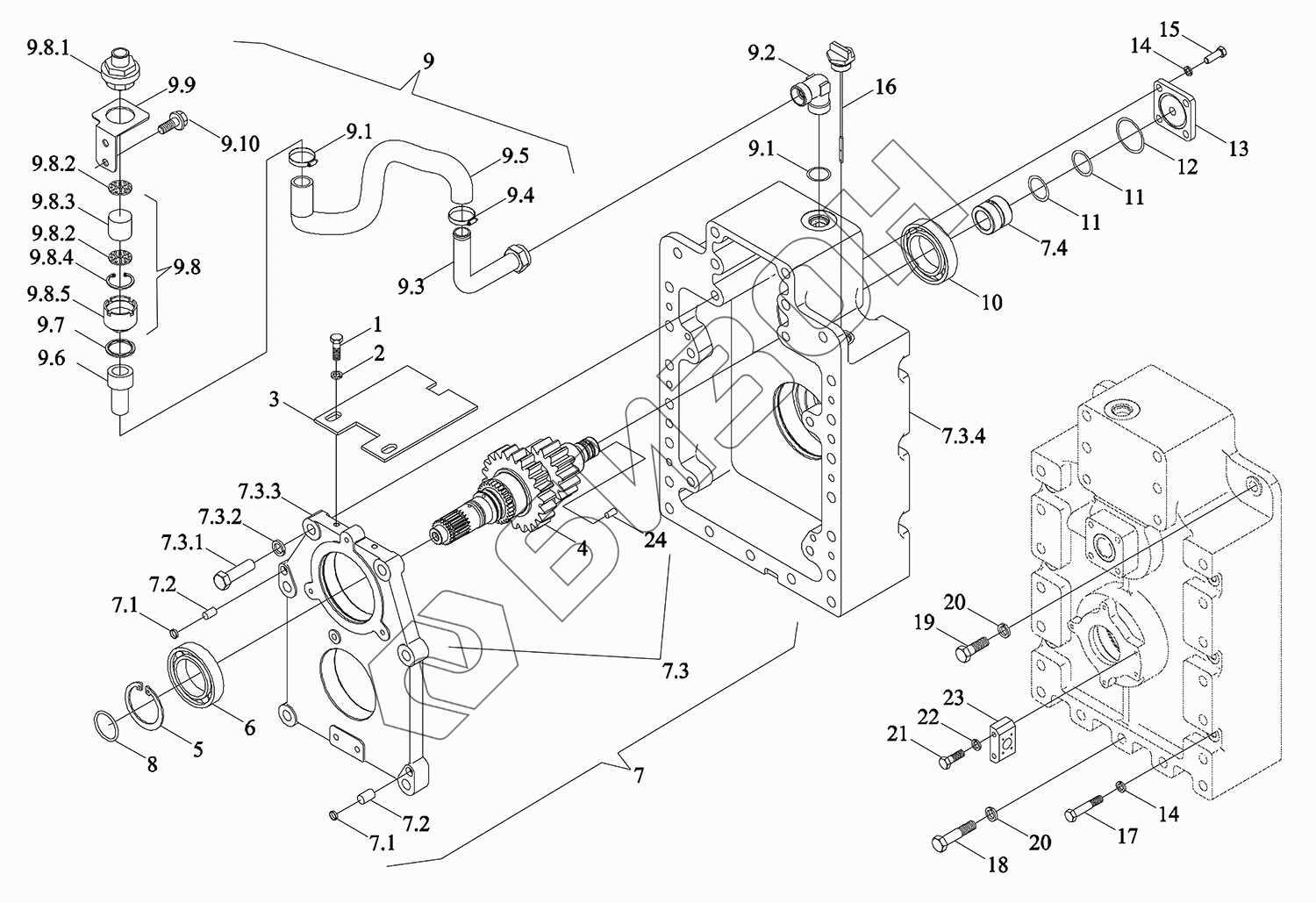

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-003K. Механизм привода
1
2
3
4
5
6
7
7.1
7.1
7.2
7.2
7.3
7.3.1
7.3.2
7.3.3
7.3.4
7.4
8
9
9.1
9.1
9.2
9.3
9.4
9.5
9.6
9.7
9.8
9.8.1
9.8.2
9.8.2
9.8.3
9.8.4
9.8.5
9.9
9.10
10
11
11
12
13
14
14
15
16
17
18
19
20
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TN1P411010000 | TN1P411010000 | Привод отбора мощности в сборе |
Загрузка ...
|
|
| 1 | GBT5783-M10X20-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 2 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 3 | TK4110100600 | Крышка |
Загрузка ...
|
|
| 4 | TH09411010002c | Вал шестеренчатый |
Загрузка ...
|
|
| 5 | GBT893.1-130 | Кольцо эластичное стопорное для отверстий |
Загрузка ...
|
|
| 6 | GBT283-NJ2215E | Подшипник |
Загрузка ...
|
|
| 7 | TN1P411010001 | Корпус картера |
Загрузка ...
|
|
| 7.1 | Q72216 | Пробка колокольная |
Загрузка ...
|
|
| 7.2 | GBT119.1-12h8X40-A3L | Штырь цилиндрический |
Загрузка ...
|
|
| 7.3 | TN1P411010002 | Корпус картера |
Загрузка ...
|
|
| 7.3.1 | GBT5783-M18X65-10.9-A9L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 7.3.2 | GBT93-18-A3L | Гровер |
Загрузка ...
|
|
| 7.3.3 | TK4110003200 | Крышка |
Загрузка ...
|
|
| 7.3.4 | TN1P411010003 | Корпус картера |
Загрузка ...
|
|
| 7.4 | TK4110003900 | Втулка |
Загрузка ...
|
|
| 8 | GBT3452.1-51.5X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 9 | TN2P411010010 | Дыхательный прибор |
Загрузка ...
|
|
| 9.1 | TS09580010011 | Кольцо в форме О |
Загрузка ...
|
|
| 9.2 | GBT3738-L28 | Штуцер соединительный |
Загрузка ...
|
|
| 9.3 | TK4110103000 | Трубка |
Загрузка ...
|
|
| 9.4 | Q67645 | Хомут шланга B-типа |
Загрузка ...
|
|
| 9.5 | TN2P411010011 | Шланг резиновый |
Загрузка ...
|
|
| 9.6 | TK4110104000 | Трубка |
Загрузка ...
|
|
| 9.7 | JBT982-30 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 9.8 | TK3840003000 | Дыхательный прибор |
Загрузка ...
|
|
| 9.8.1 | TK3840000700 | Дыхательный прибор |
Загрузка ...
|
|
| 9.8.2 | FT800.38.231 | Шайба специальная |
Загрузка ...
|
|
| 9.8.3 | FT800.38.234 | Фильтрующий элемент |
Загрузка ...
|
|
| 9.8.4 | GBT893.1-38 | Кольцо эластичное стопорное для отверстий |
Загрузка ...
|
|
| 9.8.5 | TG1204.385-03 | Крышка |
Загрузка ...
|
|
| 9.9 | TN1S411010002 | Плита монтажная |
Загрузка ...
|
|
| 9.10 | GBT16674.1-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 10 | GBT283-NJ311E | Подшипник |
Загрузка ...
|
|
| 11 | TH09411010021 | Кольцо герметическое |
Загрузка ...
|
|
| 12 | GBT3452.1-60.0X3.55G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 13 | TK4110001200 | Щит торцовый |
Загрузка ...
|
|
| 14 | GBT93-12-A3L | Гровер |
Загрузка ...
|
|
| 15 | GBT5783-M12X35-8.8-A3L | Болт |
Загрузка ...
|
|
| 16 | TK4110107000 | Маслоизмеритель |
Загрузка ...
|
|
| 17 | TK4110002200 | Болт с шестигранной головкой M12X160-10.9-A2L |
Загрузка ...
|
|
| 18 | TK4110002400 | Болт с шестигранной головкой M18X195-10.9-A3L |
Загрузка ...
|
|
| 19 | GBT5783-M18X55-10.9-A9L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 20 | FT804.31B.120 | Шайба |
Загрузка ...
|
|
| 21 | GBT5783-M8X50-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 22 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 23 | TK4110002300 | Основание опорное |
Загрузка ...
|
|
| 24 | TK4210003600 | Блокировка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
