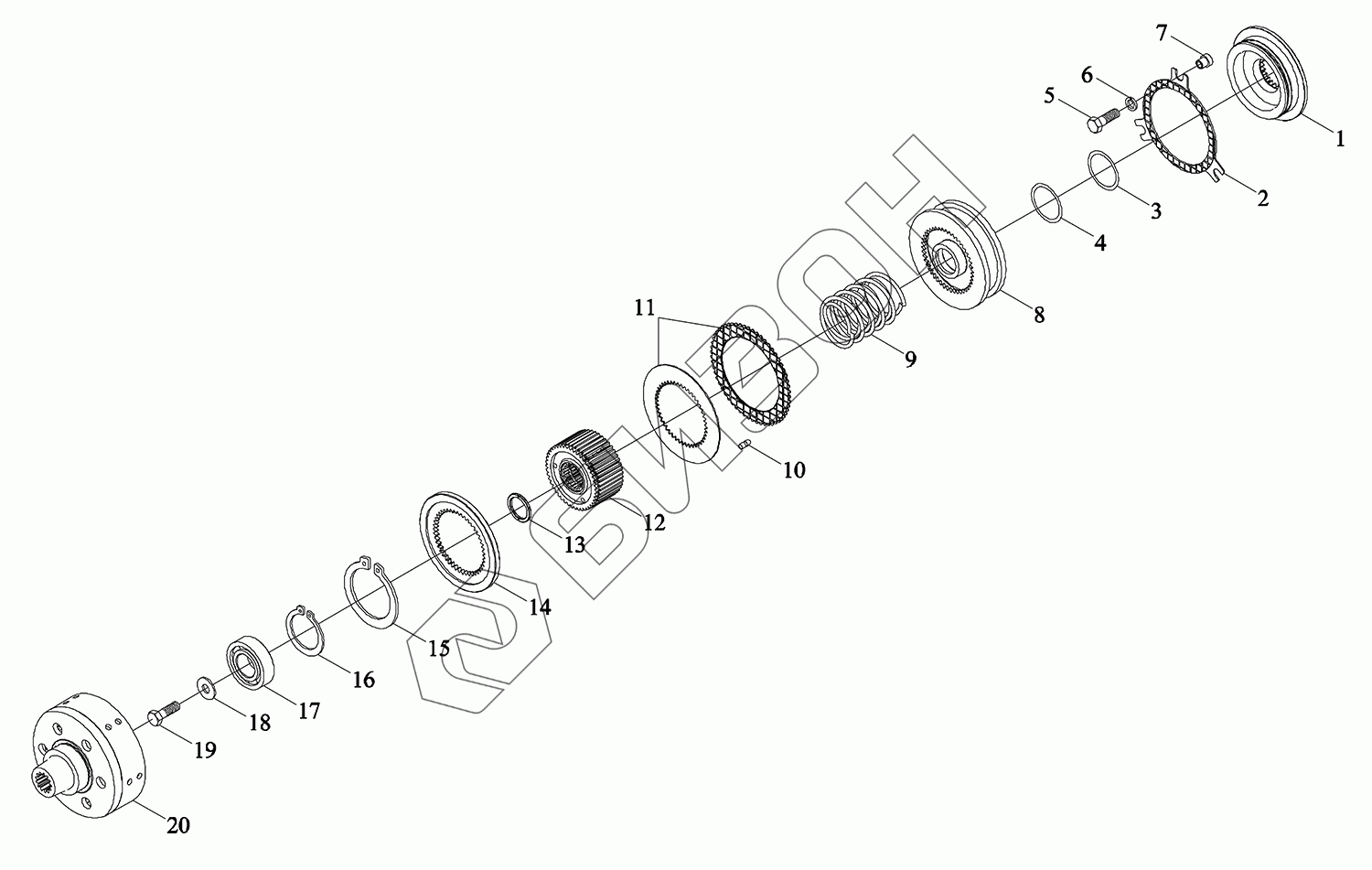

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-003K. Механизм привода 2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TH09411010030 | TH09411010030 | Сцепление |
Загрузка ...
|
|
| TN1P411010000 | TN1P411010000 | Привод отбора мощности в сборе |
Загрузка ...
|
|
| 1 | TH09411010029 | Корпус цилиндра |
Загрузка ...
|
|
| 2 | TH09411010004 | Пластина фрикционная |
Загрузка ...
|
|
| 3 | TH09411010038 | Кольцо в форме О |
Загрузка ...
|
|
| 4 | TH09411010039 | Кольцо в форме О |
Загрузка ...
|
|
| 5 | GBT5786-M10X1X45-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 6 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 7 | TH09411010016 | Рукав перегородки |
Загрузка ...
|
|
| 8 | TH09411010035 | Поршень |
Загрузка ...
|
|
| 9 | TH09411010034 | Пружина |
Загрузка ...
|
|
| 10 | TH04372010050 | Прокладки резиновые |
Загрузка ...
|
|
| 11 | TH09411010007 | Пластина фрикционная |
Загрузка ...
|
|
| 12 | TH09411010040 | Ступица колеса |
Загрузка ...
|
|
| 13 | TH09411010012 | Кольцо стопорное |
Загрузка ...
|
|
| 14 | TH09411010008 | Щиток |
Загрузка ...
|
|
| 15 | GBT894.1-115 | Кольцо эластичное стопорное для вала |
Загрузка ...
|
|
| 16 | GBT893.1-62 | Кольцо эластичное стопорное для отверстий |
Загрузка ...
|
|
| 17 | GBT276-6206 | Шарикоподшипники радиальные |
Загрузка ...
|
|
| 18 | TH09411010011 | Шайба |
Загрузка ...
|
|
| 19 | TH09411010010 | Болт |
Загрузка ...
|
|
| 20 | TH09411010013 | Корпус цилиндра |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
