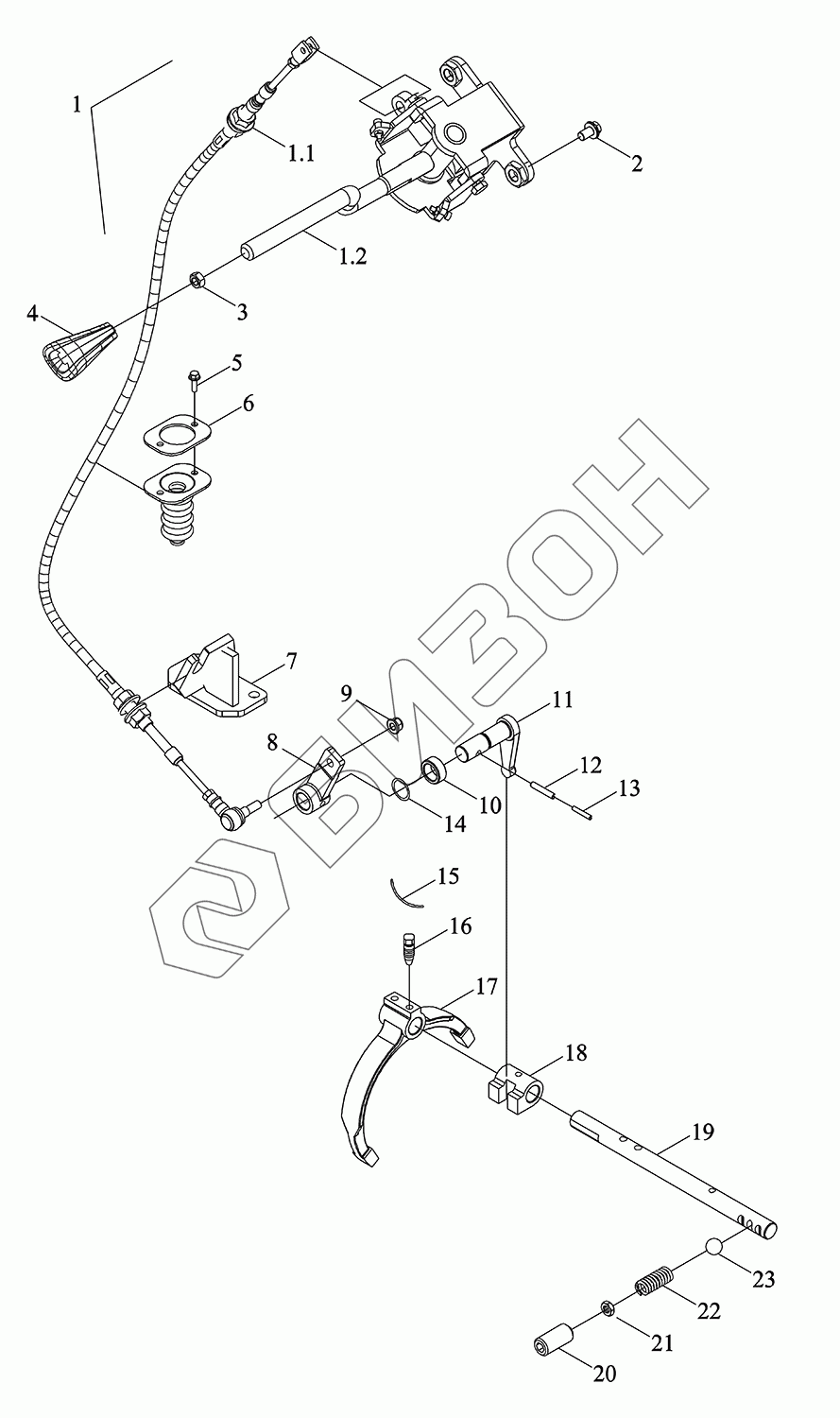

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-003K. Механизм управления
1
1.1
1.2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N373010000K | TM7N373010000K | Управление в сборе |
Загрузка ...
|
|
| 1 | TM7N373010007K | Блок управления |
Загрузка ...
|
|
| 1.1 | TM7N373010008K | Манипулятор с гибким валом |
Загрузка ...
|
|
| 1.2 | TM7N373010006K | Контроллер |
Загрузка ...
|
|
| 2 | GBT16674.1-M10X16-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 3 | GBT6170-M10-8-A3L | Гайка |
Загрузка ...
|
|
| 4 | TM7N373010005K | Ручка управления |
Загрузка ...
|
|
| 5 | GBT5789-M6X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 6 | TM6W373010018 | Плита нажимная |
Загрузка ...
|
|
| 7 | TM7N373010001K | Кронштейн |
Загрузка ...
|
|
| 8 | TM7N373010010K | Рычаг качающийся |
Загрузка ...
|
|
| 9 | GBT6177.1-M10-10-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 10 | TK3740004700 | Рукав перегородки |
Загрузка ...
|
|
| 11 | TN1S373010011a | Рычаг качающийся |
Загрузка ...
|
|
| 12 | GBT879.1-8X35 | Штырь зластичный цилиндрический |
Загрузка ...
|
|
| 13 | GBT879.1-5X35 | Штырь зластичный цилиндрический |
Загрузка ...
|
|
| 14 | GBT3452.1-19.0X1.80G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 15 | TA800.212B-02 | Проволока стальная |
Загрузка ...
|
|
| 16 | FT800.37.194 | Винт |
Загрузка ...
|
|
| 17 | TK3740003800 | Вилка отводная |
Загрузка ...
|
|
| 18 | TN1S373010021a | Поводок |
Загрузка ...
|
|
| 19 | TN1S373010022 | Ось вилки переключения |
Загрузка ...
|
|
| 20 | GBT80-M12X25-45H | Болт с внутренним шестигранником |
Загрузка ...
|
|
| 21 | GBT6172.1-M12-04-A3L | Болт |
Загрузка ...
|
|
| 22 | TG1204.383-14 | Пружина |
Загрузка ...
|
|
| 23 | GBT308-10-G100-b | Шарик стальной |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
