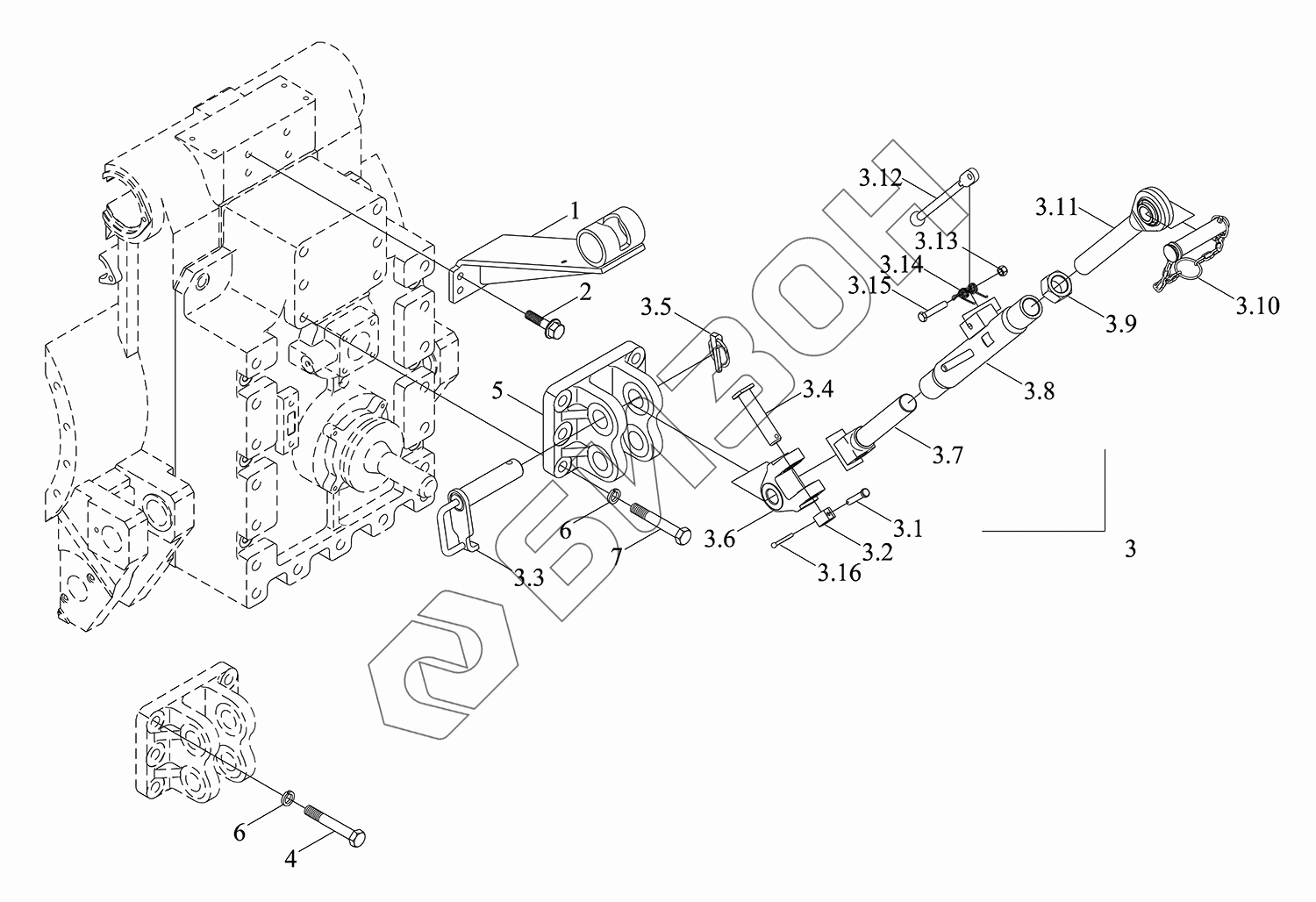

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-003K. Навеска 2
1
2
3
3.1
3.2
3.3
3.4
3.5
3.6
3.7
3.8
3.9
3.10
3.11
3.12
3.13
3.14
3.15
3.16
4
5
6
6
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N561040000K | TM7N561040000K | Подвеска |
Загрузка ...
|
|
| 1 | TM7N561040001K | Основание опорное |
Загрузка ...
|
|
| 2 | GBT5789-M10X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 3 | TM7N561020005 | Тяга верхняя |
Загрузка ...
|
|
| 3.1 | TR2P561010048 | Штырь ограничительный |
Загрузка ...
|
|
| 3.2 | TR2P561010049 | Кольцо бортовое |
Загрузка ...
|
|
| 3.3 | TK5610023000 | Вал соединтельного штифта |
Загрузка ...
|
|
| 3.4 | TP7C561011021 | Ось штыря |
Загрузка ...
|
|
| 3.5 | TG1204.56F.1.5 | Штырь запирающий |
Загрузка ...
|
|
| 3.6 | TG1204.56F.1-03 | Вилка соединительная |
Загрузка ...
|
|
| 3.7 | TG1204.56F.1-04 | Стержень винта |
Загрузка ...
|
|
| 3.8 | TM7N561020006 | Змеевик регулируемый |
Загрузка ...
|
|
| 3.9 | TG1204.56F.1-01 | Болт |
Загрузка ...
|
|
| 3.10 | TG1204.56B.1.2 | Штырь запирающий |
Загрузка ...
|
|
| 3.11 | TD2S561020016 | Стержень винта |
Загрузка ...
|
|
| 3.12 | TR2P561010034 | Проушина |
Загрузка ...
|
|
| 3.13 | GBT6185.1-M12-8-A3L | Контргайка цельнометаллическая шестигранная |
Загрузка ...
|
|
| 3.14 | TR2P561010035 | Пружина кручения |
Загрузка ...
|
|
| 3.15 | GBT5782-M12X65-10.9-A3L | Болт |
Загрузка ...
|
|
| 3.16 | GBT91-3.2X20-A3L | Шплинт |
Загрузка ...
|
|
| 4 | TK5610000900 | Болт |
Загрузка ...
|
|
| 5 | TK5610001100 | Основание опорное |
Загрузка ...
|
|
| 6 | GBT93-18-A3L | Гровер |
Загрузка ...
|
|
| 7 | GBT5783-M18X55-8.8-A9L | Болт с шестигранной головкой |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
