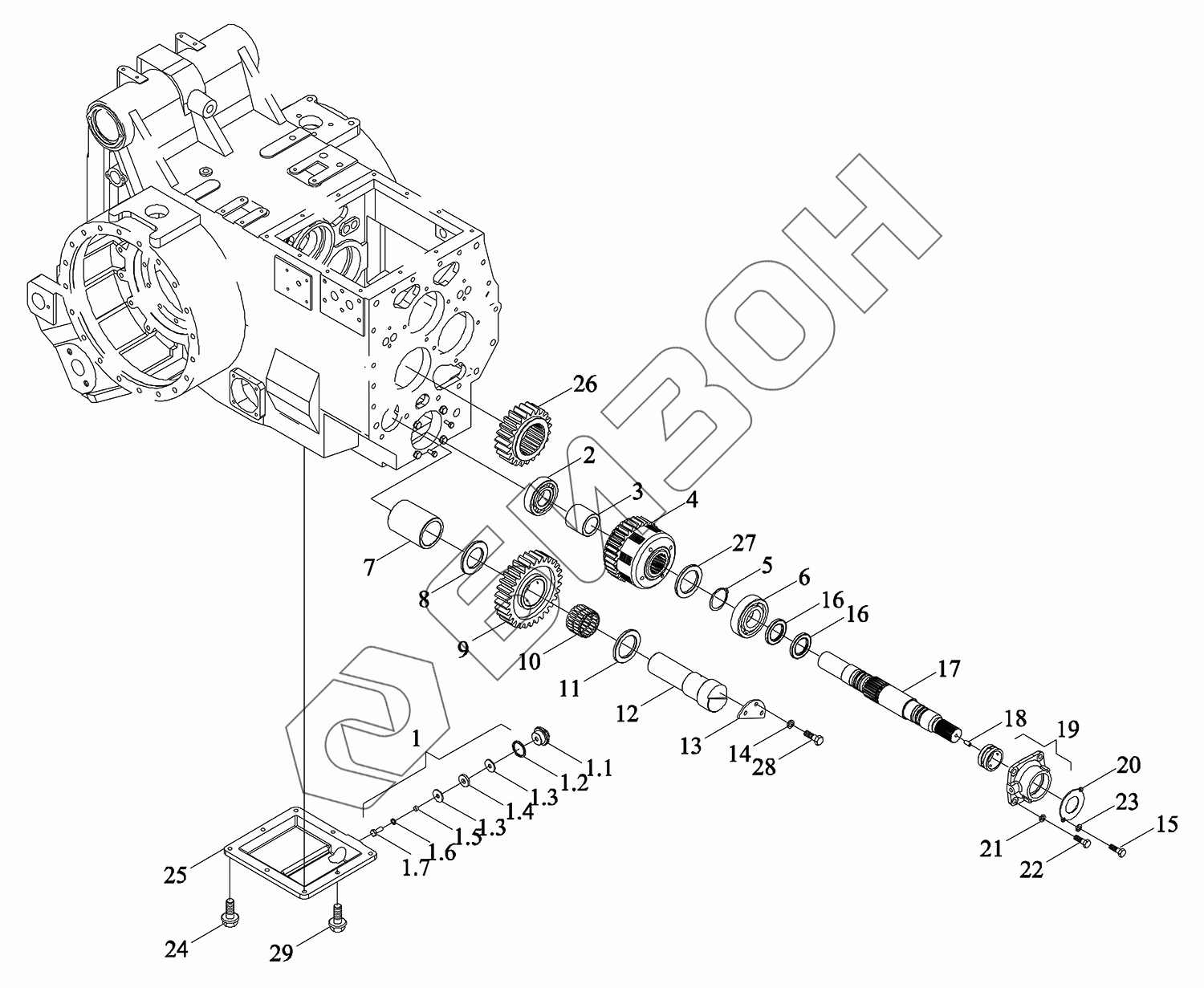

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-003K. Раздаточная коробка

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1.1
1.2
1.3
1.3
1.4
1.5
1.6
1.7
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
Позиция на иллюстрации Заводской номер детали Название детали Цена
TN1P421010000 TN1P421010000 Раздаточная коробка в сборе
Загрузка ...
1 FT800.38.014 Спускная пробка
Загрузка ...
1.1 FT800.38.141 Пробка для слива масла
Загрузка ...
1.2 JBT982-36 Шайба комбинированная уплотнительная
Загрузка ...
1.3 FT800.38.143 Магнит
Загрузка ...
1.4 FT800.38.144 Кольцо прокладное
Загрузка ...
1.5 FT800.38.145 Втулка магнитозащитная алюминиевая
Загрузка ...
1.6 GBT93-10 Кольцо прокладное
Загрузка ...
1.7 GBT5781-M10X25-4.8-A3L Болт с шестигранной головкой
Загрузка ...
2 GBT283-NJ309E Подшипник
Загрузка ...
3 TK4210000700 Втулка отсечная
Загрузка ...
4 TK4210001000 Сцепление в сборе
Загрузка ...
5 GBT894.1-58 Кольцо эластичное стопорное для вала
Загрузка ...
6 GBT276-6310 Шарикоподшипник радиальный
Загрузка ...
7 TK4210000300a Втулка отсечная
Загрузка ...
8 TK4210003100 Кольцо ограничительное
Загрузка ...
9 TK4210000200 Шестерня паразитная
Загрузка ...
10 TK1S421010002 Игла роликовая
Загрузка ...
11 TK4210000600 Кольцо ограничительное
Загрузка ...
12 TK4210000400a Вал
Загрузка ...
13 TK4210000500a Пластинка крепёжная
Загрузка ...
14 GBT93-10-A3L Гровер
Загрузка ...
15 GBT5783-M8X20-8.8-A2L Болт с шестигранной головкой
Загрузка ...
16 GBT9877.1-FB45X70X8D Уплотнение внутреннее губы оси вращения каркаса
Загрузка ...
17 TK4210003500 Вал
Загрузка ...
18 TK4210003600 Блокировка
Загрузка ...
19 TN1P421010001 Щит торцовый
Загрузка ...
20 TK4210001300 Обкладка
Загрузка ...
21 GBT93-12-A3L Гровер
Загрузка ...
22 GBT5783-M12X30-8.8-A3L Болт с шестигранной головкой
Загрузка ...
23 GBT93-8-A3L Гровер
Загрузка ...
24 GBT16674.1-M14X35-10.9-A3L Болт с фланцем
Загрузка ...
25 TK4210000900a Заглушка
Загрузка ...
26 TK4210000100 Колесо зубчатое
Загрузка ...
27 TH09372010039 Кольцо герметическое
Загрузка ...
28 GBT5783-M10X25-8.8-A3L Болт с шестигранной головкой
Загрузка ...
29 GBT16674.1-M14X30-10.9-A3L Болт с фланцем
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
