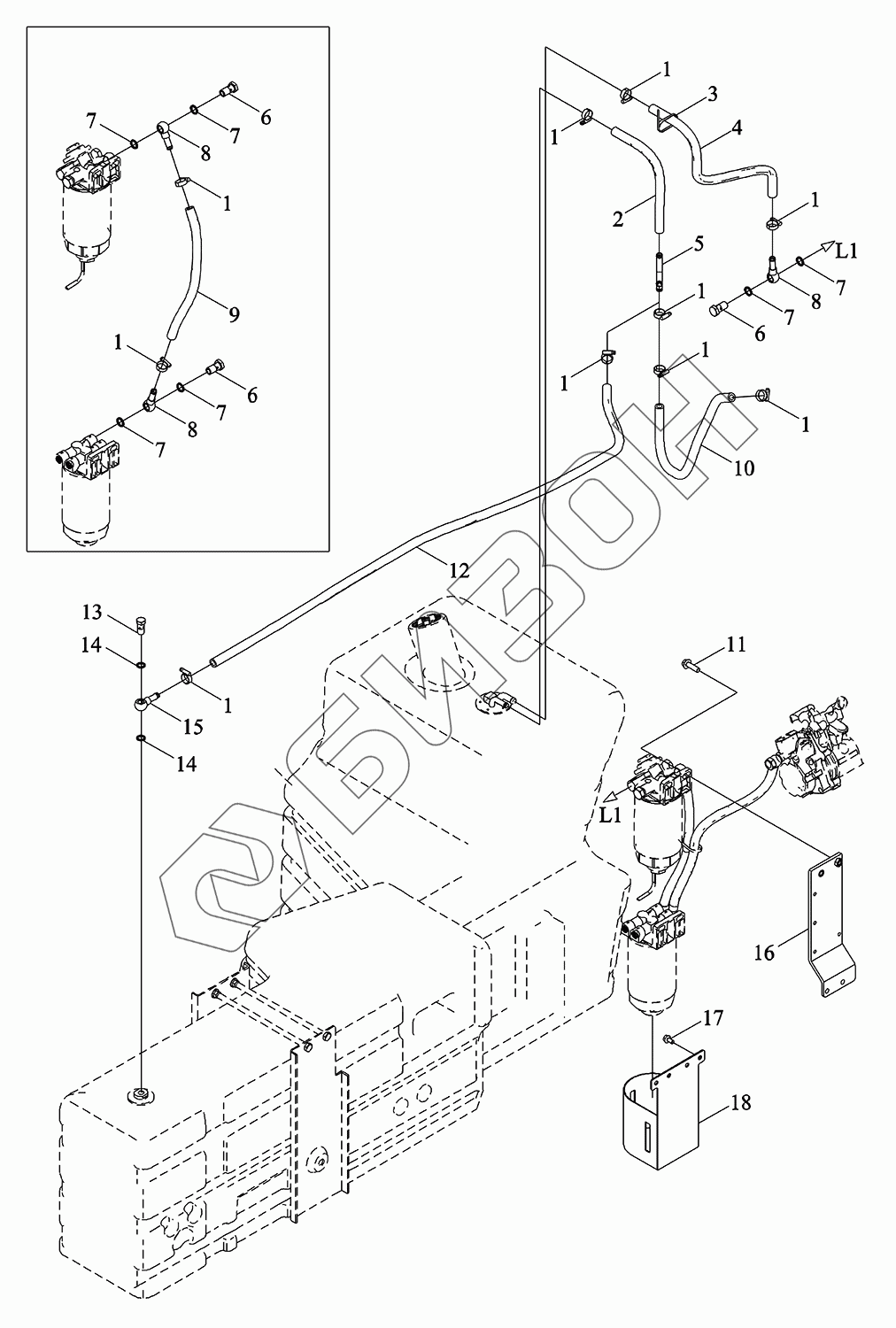

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-003K. Топливопровод
1
1
1
1
1
1
1
1
1
1
2
3
4
5
6
6
6
7
7
7
7
7
7
8
8
8
9
10
11
12
13
14
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N503010000K | TM7N503010000K | Маслопровод |
Загрузка ...
|
|
| 1 | Q67522 | Хомут |
Загрузка ...
|
|
| 2 | TA3C504010002a | Труба выходная |
Загрузка ...
|
|
| 3 | Q67405200 | Лента стяжная |
Загрузка ...
|
|
| 4 | TC03504020001a | Трубопровод обратный |
Загрузка ...
|
|
| 5 | TS09503020006 | Трубка соединительная |
Загрузка ...
|
|
| 6 | BZF0004-004 | Болт |
Загрузка ...
|
|
| 7 | JBT982-16 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 8 | TD2C504010003 | Штуцер |
Загрузка ...
|
|
| 9 | TC05504030006a | Труба откачивающая |
Загрузка ...
|
|
| 10 | TS04501060013b | Трубопровод обратный |
Загрузка ...
|
|
| 11 | GBT5789-M10X35-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 12 | TG4S503010012 | Трубопровод обратный |
Загрузка ...
|
|
| 13 | BZF0004-003 | Болт |
Загрузка ...
|
|
| 14 | JBT982-14 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 15 | TB3S501010002 | Штуцер соединительный |
Загрузка ...
|
|
| 16 | TM7N503010001K | Кронштейн |
Загрузка ...
|
|
| 17 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 18 | TS09503020007 | Планка защитная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
