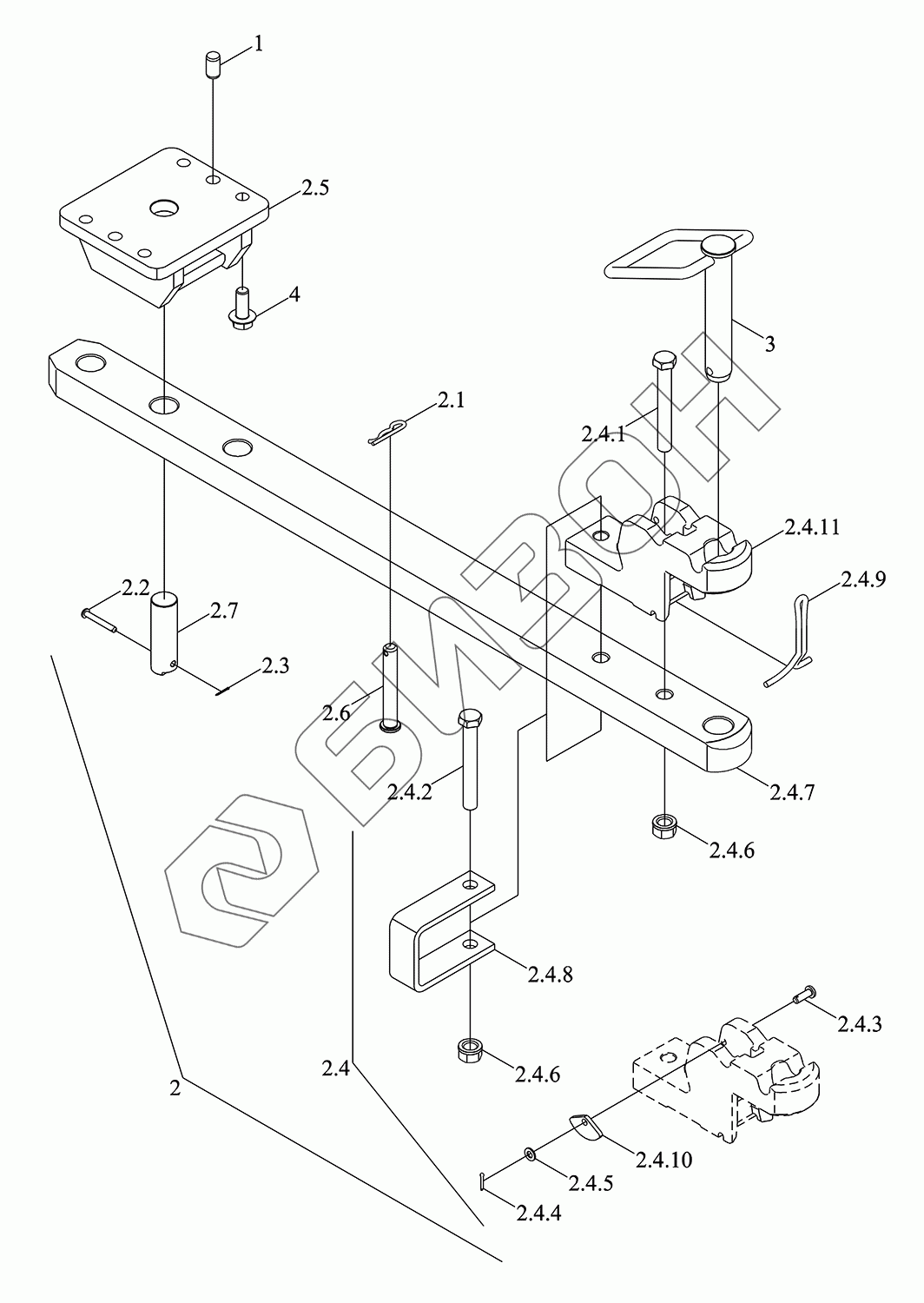

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-003K. Тяговая установка
1
2
2.1
2.2
2.3
2.4
2.4.1
2.4.2
2.4.3
2.4.4
2.4.5
2.4.6
2.4.6
2.4.7
2.4.8
2.4.9
2.4.10
2.4.11
2.5
2.6
2.7
3
4
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N350010000K | TM7N350010000K | Блок буксировочного устройства в сборе |
Загрузка ...
|
|
| 1 | GBT119.1-20m6X35-A3L | Штырь цилиндрический |
Загрузка ...
|
|
| 2 | TM7N350010001K | Установка тяговая |
Загрузка ...
|
|
| 2.1 | FT65.35.103 | Штырь запирающий |
Загрузка ...
|
|
| 2.2 | GBT882-B8X60-A3L | Ось штыря |
Загрузка ...
|
|
| 2.3 | GBT91-2X20-A3L | Шплинт |
Загрузка ...
|
|
| 2.4 | TM7N350010002K | Блок тяговый |
Загрузка ...
|
|
| 2.4.1 | GBT5782-M20X130-10.9-A9L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 2.4.2 | GBT5782-M20X150-10.9-A9L | Болт |
Загрузка ...
|
|
| 2.4.3 | GBT882-B10X30-A3L | Ось |
Загрузка ...
|
|
| 2.4.4 | GBT91-3.2X20-A3L | Шплинт |
Загрузка ...
|
|
| 2.4.5 | GBT97.1-10-A3L | Шайба плоская |
Загрузка ...
|
|
| 2.4.6 | SPL-CO-M20-F3 | Гайка с фланцем |
Загрузка ...
|
|
| 2.4.7 | TM7N350010003K | Тяга маятниковая |
Загрузка ...
|
|
| 2.4.8 | TN2P350010009 | Плита в форме U |
Загрузка ...
|
|
| 2.4.9 | TN2P350010011 | Стержень толкающий |
Загрузка ...
|
|
| 2.4.10 | TN2P350010012 | Ободок |
Загрузка ...
|
|
| 2.4.11 | TP6E350010003 | Крюк в форме U |
Загрузка ...
|
|
| 2.5 | TM7N350010004K | Подставка |
Загрузка ...
|
|
| 2.6 | TM7N350010008K | Штырь ограничительный |
Загрузка ...
|
|
| 2.7 | TM7N350010009K | Штырь маятниковый |
Загрузка ...
|
|
| 3 | TN2P350010013 | Палец буксировочный |
Загрузка ...
|
|
| 4 | TP4P561020041 | Болт фланцевый |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
