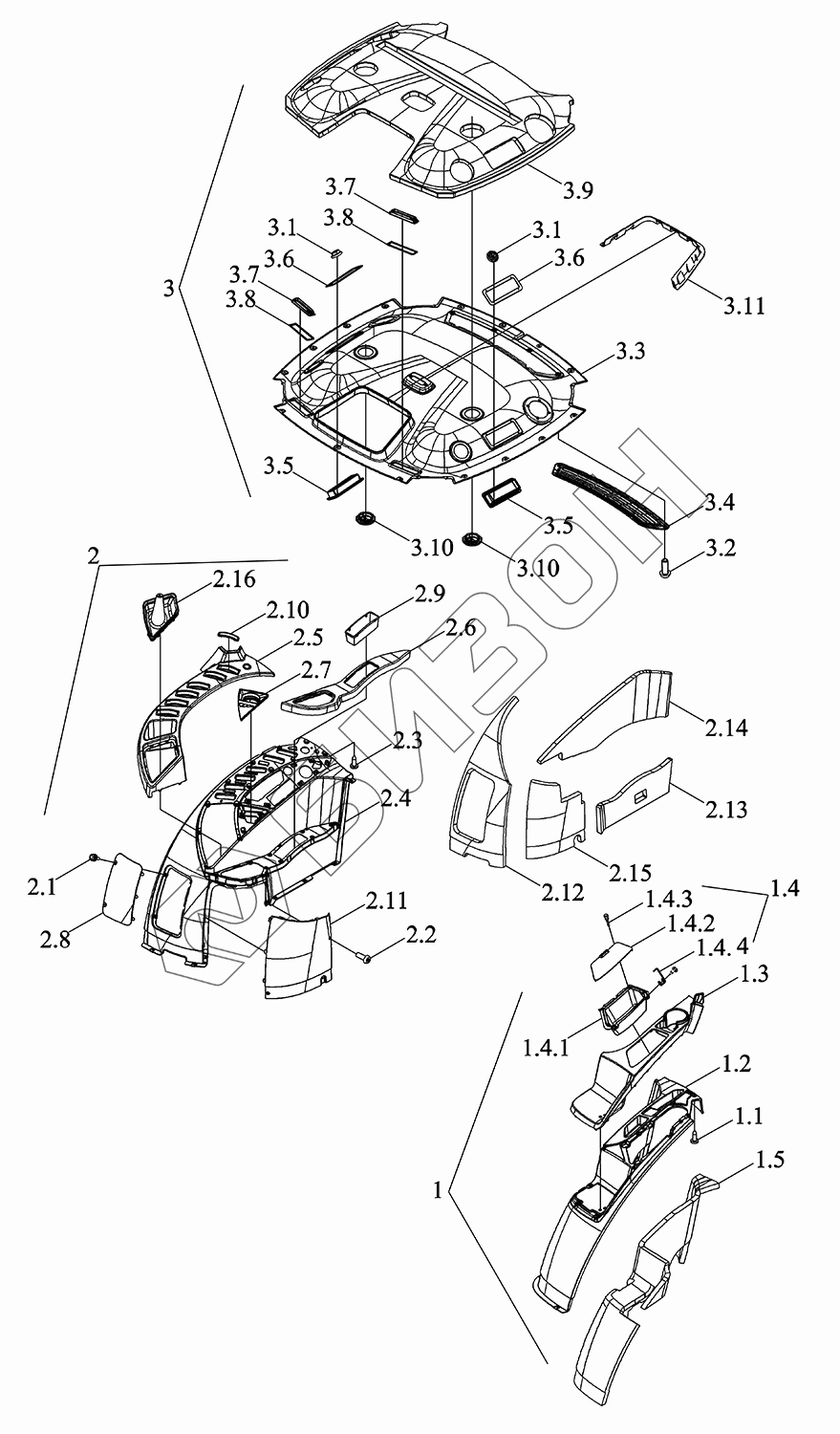

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-003K. Внутренний молдинг 1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1.1
1.2
1.3
1.4
1.4.1
1.4.2
1.4.3
1.4.4
1.5
2
2.1
2.2
2.3
2.4
2.5
2.6
2.7
2.8
2.9
2.10
2.11
2.12
2.13
2.14
2.15
2.16
3
3.1
3.1
3.2
3.3
3.4
3.5
3.5
3.6
3.6
3.7
3.7
3.8
3.8
3.9
3.10
3.10
3.11
Позиция на иллюстрации Заводской номер детали Название детали Цена
TM7N453020000K TM7N453020000K Молдинг внутренний в сборе
Загрузка ...
1 TM6W453043100 Отделка внутренняя
Загрузка ...
1.1 GBT845-ST4.8X16 Винт головки диска с поперечным пазом
Загрузка ...
1.2 TM6W453043110 Отделка внутренняя
Загрузка ...
1.3 TM6W453043120 Накладка
Загрузка ...
1.4 TM6W453043130 Ящик для хранения
Загрузка ...
1.4.1 TM6W453043131 Ящик для хранения
Загрузка ...
1.4.2 TM6W453043132 Крышка
Загрузка ...
1.4.3 TM6W453043133 Прокладки резиновые
Загрузка ...
1.4.4 TM6W453043134 Пружина кручения
Загрузка ...
1.5 TM6W453043140 Хлопок звукопоглощающий
Загрузка ...
2 TM7N453030001 Отделка внутренняя
Загрузка ...
2.1 BZF0005-301 Болт
Загрузка ...
2.2 GBT70.2-M6X16-8.8-A2L Винты с головкой под торцевой ключ
Загрузка ...
2.3 GBT845-ST4.8X16 Винт головки диска с поперечным пазом
Загрузка ...
2.4 TM6W453043210 Отделка внутренняя
Загрузка ...
2.5 TM6W453043220 Крышка верхняя
Загрузка ...
2.6 TM6W453043230 Накладка
Загрузка ...
2.7 TM6W453043240 Накладка
Загрузка ...
2.8 TM6W453043250 Крышка
Загрузка ...
2.9 TM7N453030002 Ящик для хранения
Загрузка ...
2.10 TM6W453043270 Заглушка
Загрузка ...
2.11 TM6W453043280 Крышка
Загрузка ...
2.12 TM6W453043291 Хлопок звукопоглощающий
Загрузка ...
2.13 TM6W453043292 Хлопок звукопоглощающий
Загрузка ...
2.14 TM6W453043293 Хлопок звукопоглощающий
Загрузка ...
2.15 TM6W453043294 Хлопок звукопоглощающий
Загрузка ...
2.16 TM6W453043700 Оболочка
Загрузка ...
3 TM6W453041000 Молдинг внутренний верхний
Загрузка ...
3.1 GBT6177.1-M5-8-A2L Гайка с фланцем
Загрузка ...
3.2 GBT70.2-M6X16-8.8-A2L Винты с головкой под торцевой ключ
Загрузка ...
3.3 TM6W453041100 Потолок
Загрузка ...
3.4 TM6W453041200 Отверстие вентиляционное
Загрузка ...
3.5 TM6W453041300 Коробка монтажная
Загрузка ...
3.6 TM6W453041400 Плита нажимная
Загрузка ...
3.7 TM6W453041500 Дефлектор обдува
Загрузка ...
3.8 TM6W453041600 Плита нажимная
Загрузка ...
3.9 TM6W453041700 Хлопок звукопоглощающий
Загрузка ...
3.10 TP4P453010014K Выход воздуха
Загрузка ...
3.11 TM6W453041800 Лист усилительный
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
