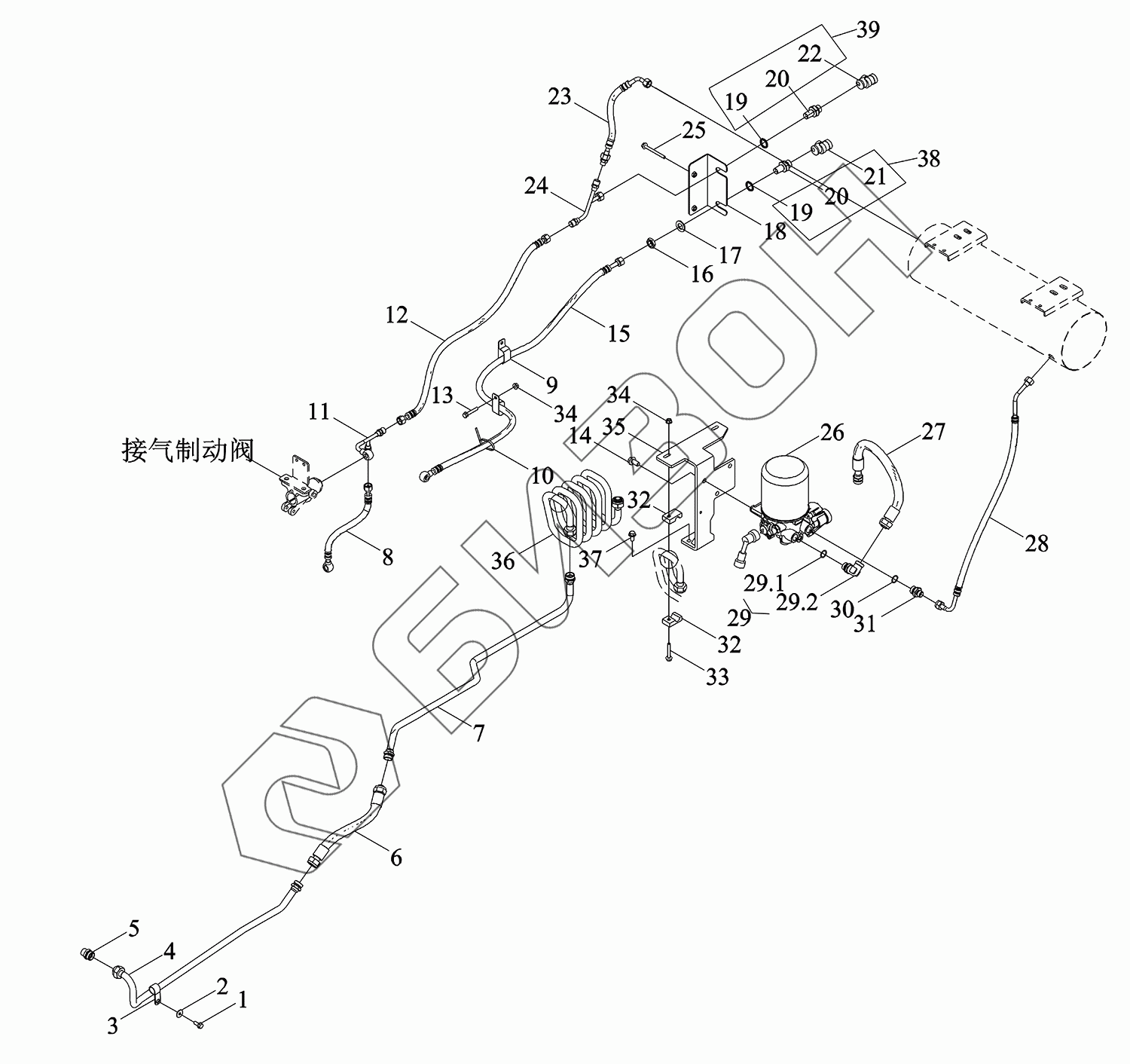

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-003K. Воздуховоды
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
22
23
24
25
26
27
28
29
29.1
29.2
30
31
32
32
33
34
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N803010000K | TM7N803010000K | Газопровод в сборе |
Загрузка ...
|
|
| 1 | GBT5789-M8X20-8.8-A2L | Болт с шестигранной головкой и фланцем M8X16-10.9-A2L |
Загрузка ...
|
|
| 2 | GBT96.1-8-A3L | Шайба большая 8-A3L |
Загрузка ...
|
|
| 3 | BZF0032.1-006 | Зажим для закрытого крепления 13X44X50 |
Загрузка ...
|
|
| 4 | TN1S803010002 | Трубка газовая |
Загрузка ...
|
|
| 5 | TN1S803010020 | Штуцер |
Загрузка ...
|
|
| 6 | TN1S803010005 | Шланг |
Загрузка ...
|
|
| 7 | TM7N803010003K | Труба впускная |
Загрузка ...
|
|
| 8 | TM7N803010009K | Труба впускная |
Загрузка ...
|
|
| 9 | TS06811010007 | Зажим фиксированный |
Загрузка ...
|
|
| 10 | Q67405200 | Стяжка пластиковая |
Загрузка ...
|
|
| 11 | TM7N803010008K | Тройник |
Загрузка ...
|
|
| 12 | TM7N803010007K | Шланг воздушный |
Загрузка ...
|
|
| 13 | GBT5789-M8X45-8.8-A2L | Болт с шестигранной головкой и фланцем M8X45-8.8-A2L |
Загрузка ...
|
|
| 14 | GBT16674.2-M12X1.5X25-8.8-A3L | Болт с шестигранной головкой и фланцем M12X1.5X25-8.8-A3L |
Загрузка ...
|
|
| 15 | TM7N803040009 | Узел выходного шланга тормозного клапана |
Загрузка ...
|
|
| 16 | GBT6173-M18X1.5-05-A3L | Гайка шестигранная тонкая M18X1.5-05-A3L |
Загрузка ...
|
|
| 17 | GBT97.1-18-A3L | Шайба плоская 18-A3L |
Загрузка ...
|
|
| 18 | TM7N803010037 | Сборка сварная монтажной пластины разъема |
Загрузка ...
|
|
| 19 | JBT982-22 | Шайба комбинированная уплотнительная 22 |
Загрузка ...
|
|
| 20 | FT800.80L.212 | Корпус разъема вывода |
Загрузка ...
|
|
| 21 | TS04803010012K | Муфта быстроразъемная с желтой пылезащитной крышкой |
Загрузка ...
|
|
| 22 | TS04803010011K | Муфта быстроразъемная с красной пылезащитной крышкой |
Загрузка ...
|
|
| 23 | TM7N803040008 | Узел выходной трубы воздушного резервуара |
Загрузка ...
|
|
| 24 | TM7N803010032 | Патрубок тройной соединительный сварной |
Загрузка ...
|
|
| 25 | GBT5789-M8X80-8.8-A2L | Болт с шестигранной головкой и фланцем M8X80-8.8-A2L |
Загрузка ...
|
|
| 26 | TM7N803010025 | Рессивер (фильтр осушительный) |
Загрузка ...
|
|
| 27 | TM7N803010005K | Шланг воздушный |
Загрузка ...
|
|
| 28 | TM7N803010006K | Труба впускная |
Загрузка ...
|
|
| 29 | TC04582390032 | Соединение регулируемое l18 в сборе |
Загрузка ...
|
|
| 29.1 | GBT3738-L18 | Соединитель угловой с регулируемым направлением с обжимной втулкой L18 |
Загрузка ...
|
|
| 29.2 | TS09580010008 | Кольцо уплотнительное 19.3X2.2-M22X1.5 |
Загрузка ...
|
|
| 30 | TS09580010008 | Кольцо уплотнительное 19.3X2.2-M22X1.5 |
Загрузка ...
|
|
| 31 | GL06702050007 | Корпус прямого проходного соединителя 22-18 |
Загрузка ...
|
|
| 32 | TH02402010062 | Зажим трубный с одним отверстием |
Загрузка ...
|
|
| 33 | GBT5789-M8X50-8.8-A2L | Болт с шестигранной головкой и фланцем M8X50-8.8-A2L |
Загрузка ...
|
|
| 34 | GBT6177.1-M8-8-A2L | Гайка шестигранная с фланцем M8-8-A2L |
Загрузка ...
|
|
| 35 | TM7N803010001K | Плита упорная |
Загрузка ...
|
|
| 36 | TM7N803030017 | Радиатор |
Загрузка ...
|
|
| 37 | GBT5789-M10X20-8.8-A2L | Болт с шестигранной головкой и фланцем M10X20-8.8-A2L |
Загрузка ...
|
|
| 38 | TM7N803010040 | Элемент составной корпуса выходного соединения 2 |
Загрузка ...
|
|
| 39 | TM7N803010039 | Элемент составной корпуса выходного соединения 1 |
Загрузка ...
|
