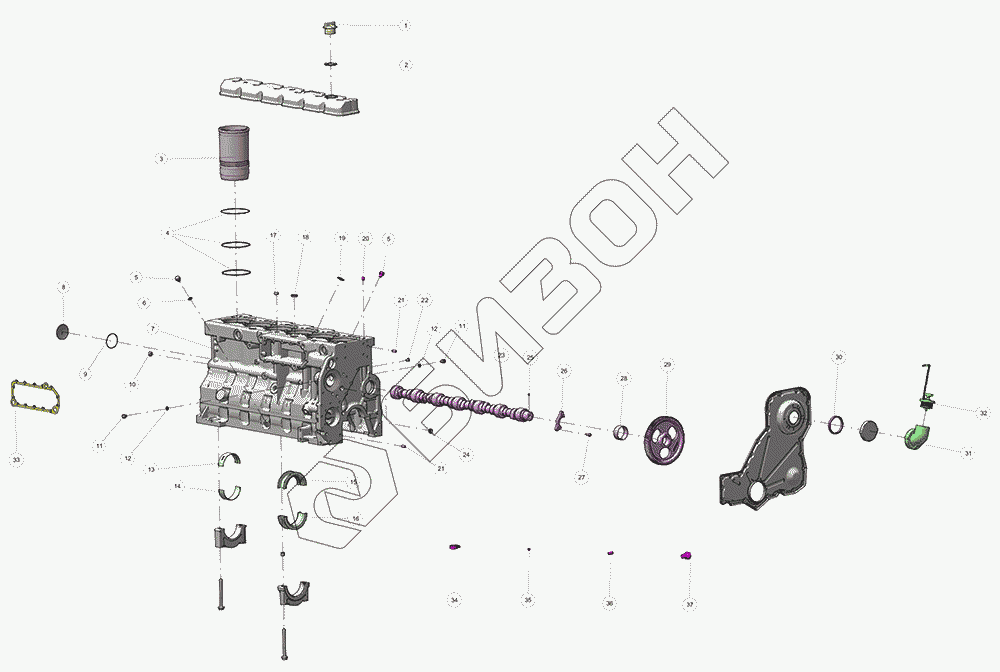

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-003K. Блок-картер
1
2
3
4
5
5
6
7
8
9
10
11
11
12
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| FDA000301 | FDA000301 | Блок-картер |
Загрузка ...
|
|
| SC9DK-DBLK7181 | SC9DK-DBLK7181 | Двигатель в сборе |
Загрузка ...
|
|
| 1 | D04-138-01A | Люк заправочный |
Загрузка ...
|
|
| 2 | D04-139-02 | Подушка |
Загрузка ...
|
|
| 3 | D02A-104-41 | Рубашка цилидра |
Загрузка ...
|
|
| 4 | D02A-171-30A | Кольцо |
Загрузка ...
|
|
| 5 | D02A-170-01 | Пробка резьбовая |
Загрузка ...
|
|
| 6 | B00001546 | Прокладка композитная уплотнительная жесткая |
Загрузка ...
|
|
| 7 | S00019441 | Блок-картер |
Загрузка ...
|
|
| 8 | D02A-162-40 | Заглушка |
Загрузка ...
|
|
| 9 | D02A-324-40 | Уплотнение колцеобразное |
Загрузка ...
|
|
| 10 | D02A-310-01 | Заглушка O20 |
Загрузка ...
|
|
| 11 | B00001724 | Ввёртыш |
Загрузка ...
|
|
| 12 | B00001545 | Прокладка композитная уплотнительная жесткая |
Загрузка ...
|
|
| 13 | D02A-110-40 | Вкладыш коренной |
Загрузка ...
|
|
| 14 | D02A-112-40 | Вкладыш коренной |
Загрузка ...
|
|
| 15 | D02A-111-40 | Подшипник |
Загрузка ...
|
|
| 16 | D02A-323-40 | Подшипник |
Загрузка ...
|
|
| 17 | D02A-161-31 | Заглушка |
Загрузка ...
|
|
| 18 | D04-166-01A | Заглушка |
Загрузка ...
|
|
| 19 | B00000301 | Кольцо уплотнительное |
Загрузка ...
|
|
| 20 | D02A-312-01 | Штырь цилиндрический |
Загрузка ...
|
|
| 21 | B00000098 | Штырь цилиндрический |
Загрузка ...
|
|
| 22 | D02A-166-01 | Пробка резьбовая |
Загрузка ...
|
|
| 23 | S00013514 | Ось кулачка |
Загрузка ...
|
|
| 24 | D02A-161-01 | Заглушка |
Загрузка ...
|
|
| 25 | D06A-110-01 | Штырь цилиндрический |
Загрузка ...
|
|
| 26 | D02A-114-01C | Плита |
Загрузка ...
|
|
| 27 | B00000632 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 28 | D02A-113-01B | Подшипник |
Загрузка ...
|
|
| 29 | D07-102-02 | Колесо зубчатое |
Загрузка ...
|
|
| 30 | D02B-109-03 | Кольцо уплотнительное |
Загрузка ...
|
|
| 31 | D02B-108-04C | Патрубок маслозаливной |
Загрузка ...
|
|
| 32 | D02A-006-01A | Люк заправочный |
Загрузка ...
|
|
| 33 | D02A-133-30A | Подушка |
Загрузка ...
|
|
| 34 | B00001565 | Хомут для шланга |
Загрузка ...
|
|
| 35 | D02A-309-01 | Заглушка |
Загрузка ...
|
|
| 36 | B00000102 | Штырь цилиндрический |
Загрузка ...
|
|
| 37 | B00000578 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 38 | B00001996 | Болт с фланцем |
Загрузка ...
|
|
| 39 | D02A-306-01A | Болт с фланцем |
Загрузка ...
|
|
| 40 | D02A-311-01 | Болт с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
