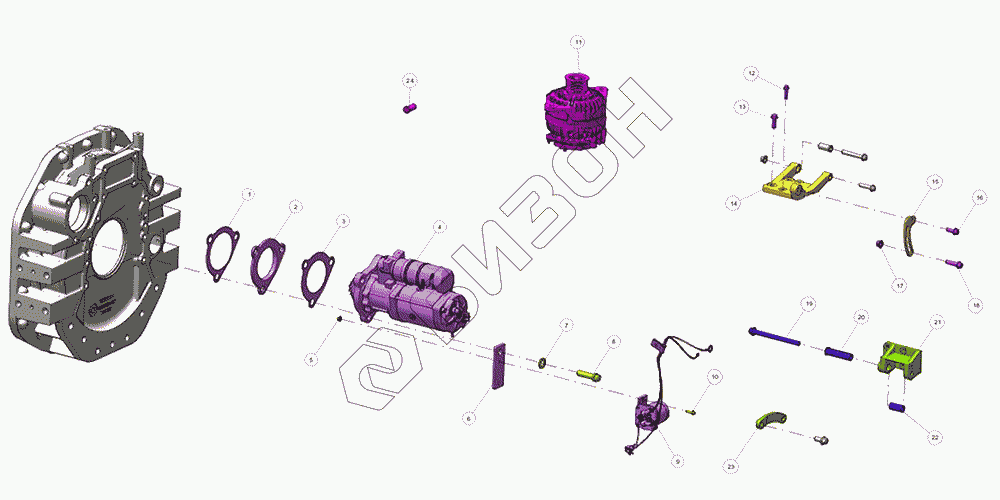

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-003K. Электрическая система
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| FDM000334 | FDM000334 | Система электрическая |
Загрузка ...
|
|
| SC9DK-DBLK7181 | SC9DK-DBLK7181 | Двигатель в сборе |
Загрузка ...
|
|
| 1 | D02C-109-01 | Прокладка |
Загрузка ...
|
|
| 2 | D02C-102-01 | Фланец |
Загрузка ...
|
|
| 3 | D02C-108-01 | Подушка |
Загрузка ...
|
|
| 4 | S00063741 | Стартер |
Загрузка ...
|
|
| 5 | B00005106 | Гайка с фланцем |
Загрузка ...
|
|
| 6 | D11-115-02 | Кронштейн |
Загрузка ...
|
|
| 7 | B00005642 | Шайбы плоские класса А |
Загрузка ...
|
|
| 8 | D02C-110-01 | Болт |
Загрузка ...
|
|
| 9 | S00017301 | Реле |
Загрузка ...
|
|
| 10 | B00005113 | Болт с фланцем |
Загрузка ...
|
|
| 11 | S00141801 | Генератор |
Загрузка ...
|
|
| 12 | B00002141 | Болт с фланцем |
Загрузка ...
|
|
| 13 | B00002003 | Болт с фланцем |
Загрузка ...
|
|
| 14 | S00024100 | Кронштейн |
Загрузка ...
|
|
| 15 | D00-150-01 | Подпора |
Загрузка ...
|
|
| 16 | B00005509 | Болт с фланцем |
Загрузка ...
|
|
| 17 | B00005628 | Гайка с фланцем |
Загрузка ...
|
|
| 18 | B00005515 | Болт с фланцем |
Загрузка ...
|
|
| 19 | B00005527 | Болт с фланцем |
Загрузка ...
|
|
| 20 | D11-106-50 | Втулка регулировочная |
Загрузка ...
|
|
| 21 | D11-103-35 | Кронштейн |
Загрузка ...
|
|
| 22 | D11-104-50 | Рукав перегородки |
Загрузка ...
|
|
| 23 | D11-105-08 | Упор |
Загрузка ...
|
|
| 24 | D11-104-01 | Рукав перегородки |
Загрузка ...
|
|
| 25 | B00005532 | Болт |
Загрузка ...
|
|
| 26 | B00005522 | Болт с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
