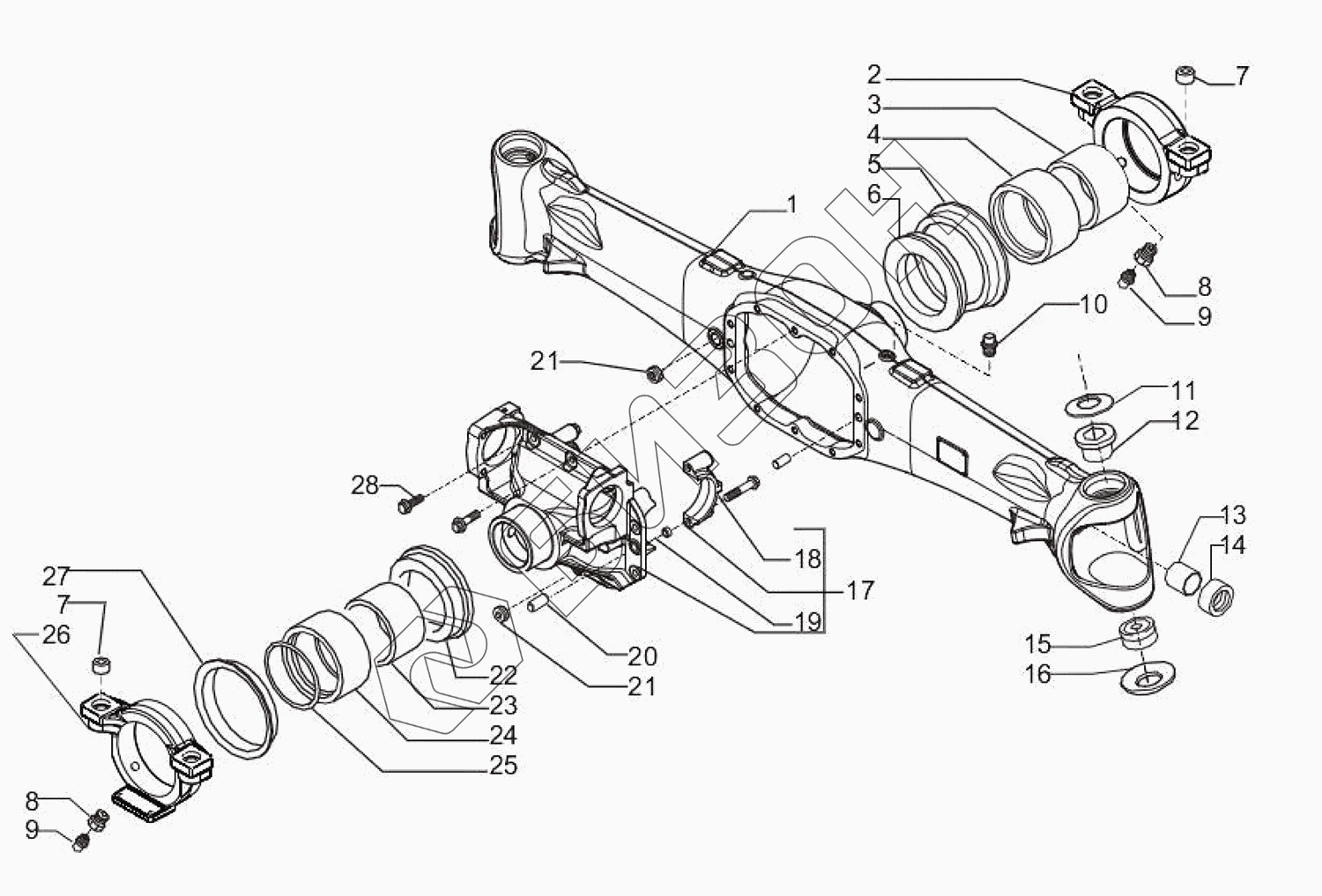

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-003K. Корпус картера
1
2
3
4
5
6
7
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TQ1904.311.1-1 | TQ1904.311.1-1 | Корпус картера |
Загрузка ...
|
|
| 1 | 146013 | Картер моста |
Загрузка ...
|
|
| 2 | 381492 | Основание опорное |
Загрузка ...
|
|
| 3 | 101565 | Втулка |
Загрузка ...
|
|
| 4 | 101575 | Втулка |
Загрузка ...
|
|
| 5 | 028215 | Кольцо герметическое |
Загрузка ...
|
|
| 6 | 127376 | Шайба упорная |
Загрузка ...
|
|
| 7 | 116529 | Втулка |
Загрузка ...
|
|
| 8 | 126634 | Болт |
Загрузка ...
|
|
| 9 | 024210 | Пресс-масленка |
Загрузка ...
|
|
| 10 | 104988 | Пробка вентиляционная |
Загрузка ...
|
|
| 11 | 128633 | Крышка подшипника верхняя |
Загрузка ...
|
|
| 12 | 147863 | Втулка |
Загрузка ...
|
|
| 13 | 116962 | Втулка |
Загрузка ...
|
|
| 14 | 145761 | Кольцо герметическое |
Загрузка ...
|
|
| 15 | 123726 | Подшипник |
Загрузка ...
|
|
| 16 | 128630 | Крышка подшипника нижняя |
Загрузка ...
|
|
| 17 | 141428 | Крышка |
Загрузка ...
|
|
| 18 | 126022 | Болт |
Загрузка ...
|
|
| 19 | 072235 | Втулка |
Загрузка ...
|
|
| 20 | 087660 | Штырь |
Загрузка ...
|
|
| 21 | 128050 | Заглушка |
Загрузка ...
|
|
| 22 | 133582 | Шайба упорная |
Загрузка ...
|
|
| 23 | 124592 | Втулка |
Загрузка ...
|
|
| 24 | 123475 | Втулка |
Загрузка ...
|
|
| 25 | 028498 | Шайба |
Загрузка ...
|
|
| 26 | 381491 | Упор |
Загрузка ...
|
|
| 27 | 028640 | Кольцо герметическое |
Загрузка ...
|
|
| 28 | 125827 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
