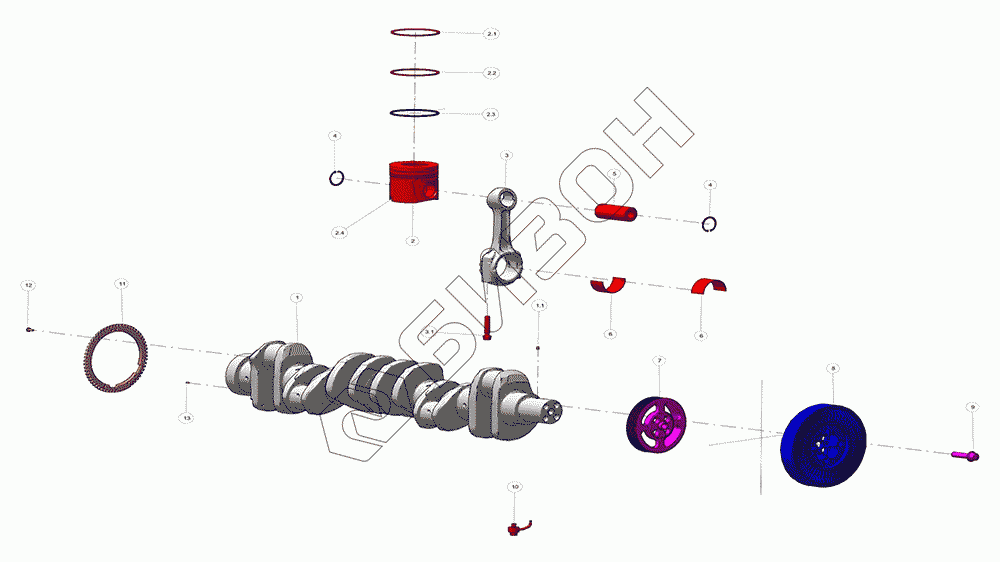

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-003K. Кривошипно-шатунный механизм
1
1.1
2
2.1
2.2
2.3
2.4
3
3.1
4
4
5
6
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| SC9DK-DBLK7181 | SC9DK-DBLK7181 | Двигатель в сборе |
Загрузка ...
|
|
| FDC000151 | FDC000151 | Шатун кривошипа |
Загрузка ...
|
|
| 1 | S00038783 | Вал коленчатый |
Загрузка ...
|
|
| 1.1 | D06A-110-01 | Штырь цилиндрический |
Загрузка ...
|
|
| 2 | S00063418 | Поршень |
Загрузка ...
|
|
| 2.1 | D05-107-31Y | Кольцо трапецеидальное |
Загрузка ...
|
|
| 2.2 | D05-108-31Y | Кольцо коническое |
Загрузка ...
|
|
| 2.3 | D05-002-34 | Кольцо масляное |
Загрузка ...
|
|
| 2.4 | S00016602 | Поршень |
Загрузка ...
|
|
| 3 | S00010481 | Шатун |
Загрузка ...
|
|
| 3.1 | S00012173 | Болт |
Загрузка ...
|
|
| 4 | B00001039 | Кольцо ограничительное |
Загрузка ...
|
|
| 5 | D05-112-40 | Палец поршневой |
Загрузка ...
|
|
| 6 | D05-113-31 | Вкладыш |
Загрузка ...
|
|
| 7 | D06A-111-30 | Шкив |
Загрузка ...
|
|
| 8 | S00030105 | Элемент амортизатора |
Загрузка ...
|
|
| 9 | S00050818 | болт |
Загрузка ...
|
|
| 10 | D02A-030-03 | Сопло охлаждающего разбрызгивателя |
Загрузка ...
|
|
| 11 | S00038771 | Диск сигнальный |
Загрузка ...
|
|
| 12 | S00023946 | Винт |
Загрузка ...
|
|
| 13 | B00000116 | Штырь цилиндрический |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
