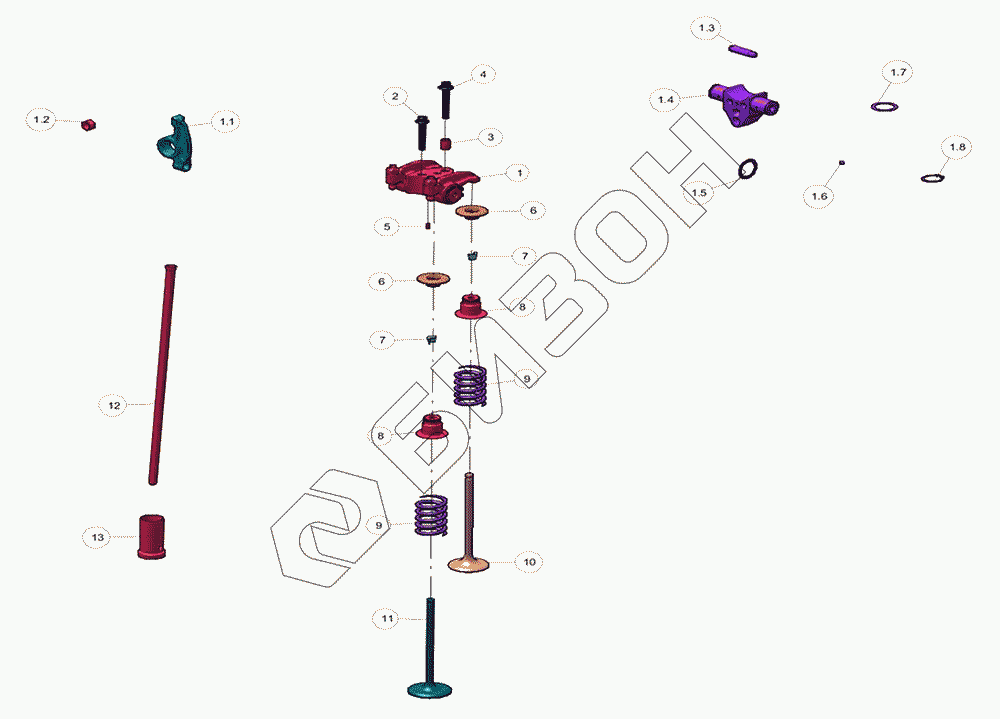

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-003K. Механизм газораспределения
1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
2
3
4
5
6
6
7
7
8
8
9
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| SC9DK-DBLK7181 | SC9DK-DBLK7181 | Двигатель в сборе |
Загрузка ...
|
|
| FDG000014 | FDG000014 | Механизм газораспределения |
Загрузка ...
|
|
| 1 | D04-007-32 | Рычаг качающийся |
Загрузка ...
|
|
| 1.1 | D04-122-32 | Рука коромысла |
Загрузка ...
|
|
| 1.2 | D04-162-01A | Гайка |
Загрузка ...
|
|
| 1.3 | D04-123-30A | Антенна |
Загрузка ...
|
|
| 1.4 | D04-116-30A | Вал |
Загрузка ...
|
|
| 1.5 | D04-129-01 | Подушка |
Загрузка ...
|
|
| 1.6 | D04-117-01 | Заглушка |
Загрузка ...
|
|
| 1.7 | D04-124-01 | Плита |
Загрузка ...
|
|
| 1.8 | B00001062 | Кольцо ограничительное |
Загрузка ...
|
|
| 2 | B00002148 | Болт с фланцем |
Загрузка ...
|
|
| 3 | D04-311-01A | Штырь |
Загрузка ...
|
|
| 4 | D04-120-30 | Болт |
Загрузка ...
|
|
| 5 | B00000116 | Штырь цилиндрический |
Загрузка ...
|
|
| 6 | D04-114-30B | Гнездо пружины |
Загрузка ...
|
|
| 7 | D04-115-30A | Зажим замочный |
Загрузка ...
|
|
| 8 | D04-107-30 | Сальник |
Загрузка ...
|
|
| 9 | D04-113-30A | Пружина |
Загрузка ...
|
|
| 10 | D04-111-31B | Клапан выпускной |
Загрузка ...
|
|
| 11 | D04-110-34 | Клапан впускной |
Загрузка ...
|
|
| 12 | D04-128-30A | Толкатель клапана |
Загрузка ...
|
|
| 13 | D04-127-30C | Толкатель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
