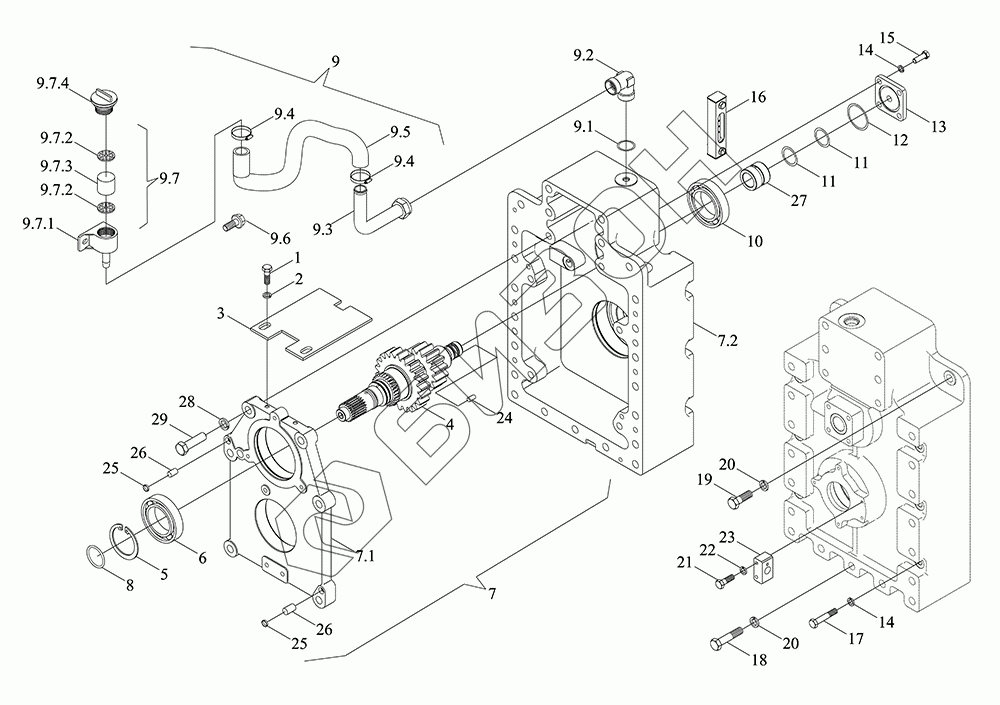

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-003K. Механизм привода
1
2
3
4
5
6
7
7.1
7.2
8
9
9.1
9.2
9.3
9.4
9.4
9.5
9.6
9.7
9.7.1
9.7.2
9.7.2
9.7.3
9.7.4
10
11
11
12
13
14
14
15
16
17
18
19
20
20
21
22
23
24
25
25
26
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N411040000 | TM7N411040000 | Привод отбора мощности в сборе |
Загрузка ...
|
|
| 1 | GBT5783-M10X20-8.8-O | Болт |
Загрузка ...
|
|
| 2 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 3 | TK4110100600 | Крышка |
Загрузка ...
|
|
| 4 | TH09411010002c | Вал шестеренчатый |
Загрузка ...
|
|
| 5 | GBT893.1-130 | Кольцо стопорное для отверстий |
Загрузка ...
|
|
| 6 | TN2P411010017 | Подшипники цилиндрические роликовые NJ2215E |
Загрузка ...
|
|
| 7 | TM7N411040001a | корпус картера |
Загрузка ...
|
|
| 7.1 | TM7N411030004 | Крышка |
Загрузка ...
|
|
| 7.2 | TM7N411040002a | корпус картера |
Загрузка ...
|
|
| 8 | GBT3452.1-51.5X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 9 | TM7N411030007 | Система вентиляции |
Загрузка ...
|
|
| 9.1 | GBT3452.1-11.2X2.65G | Кольцо в форме О |
Загрузка ...
|
|
| 9.2 | GBT3738-L10 | Штуцер |
Загрузка ...
|
|
| 9.3 | TM7N411030008 | Трубка |
Загрузка ...
|
|
| 9.4 | Q67516 | Хомут для шланга с червячным приводом типа А |
Загрузка ...
|
|
| 9.5 | TM7N411030010 | Шланг для вентиляции |
Загрузка ...
|
|
| 9.6 | GBT16674.1-M8X16-8.8-A2L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 9.7 | TS17385010002 | Сапун |
Загрузка ...
|
|
| 9.7.1 | TS17385010003 | Корпус |
Загрузка ...
|
|
| 9.7.2 | TS17385010005 | Фильтр грубый |
Загрузка ...
|
|
| 9.7.3 | TS17385010006 | Фильтроэлемент |
Загрузка ...
|
|
| 9.7.4 | TS17385010004 | Крышка |
Загрузка ...
|
|
| 10 | TN2P411010018 | Подшипники цилиндрические роликовые NJ311E |
Загрузка ...
|
|
| 11 | TH09411010021 | Кольцо герметическое |
Загрузка ...
|
|
| 12 | GBT3452.1-60.0X3.55G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 13 | TK4110001200 | Крышка подшипника |
Загрузка ...
|
|
| 14 | GBT93-12-A3L | Гровер |
Загрузка ...
|
|
| 15 | GBT5783-M12X35-8.8-A3L | Болт |
Загрузка ...
|
|
| 16 | TM5Q411010021 | Маслоизмеритель |
Загрузка ...
|
|
| 17 | TK4110002200 | Болт с шестигранной головкой M12X160-10.9-A2L |
Загрузка ...
|
|
| 18 | TK4110002400 | Болт с шестигранной головкой M18X195-10.9-A3L |
Загрузка ...
|
|
| 19 | GBT5783-M18X55-10.9-A9L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 20 | FT804.31B.120 | Шайба |
Загрузка ...
|
|
| 21 | GBT5783-M8X50-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 22 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 23 | TN1S411020001 | Основание опорное |
Загрузка ...
|
|
| 24 | TK4210003600 | Фиксатор |
Загрузка ...
|
|
| 25 | Q72216 | Пробка колокольная |
Загрузка ...
|
|
| 26 | GBT119.1-12h8X40-A3L | Штырь цилиндрический |
Загрузка ...
|
|
| 27 | TK4110003900 | Втулка |
Загрузка ...
|
|
| 28 | GBT93-18-A3L | Гровер |
Загрузка ...
|
|
| 29 | GBT5783-M18X65-10.9-O | Болт |
Загрузка ...
|
