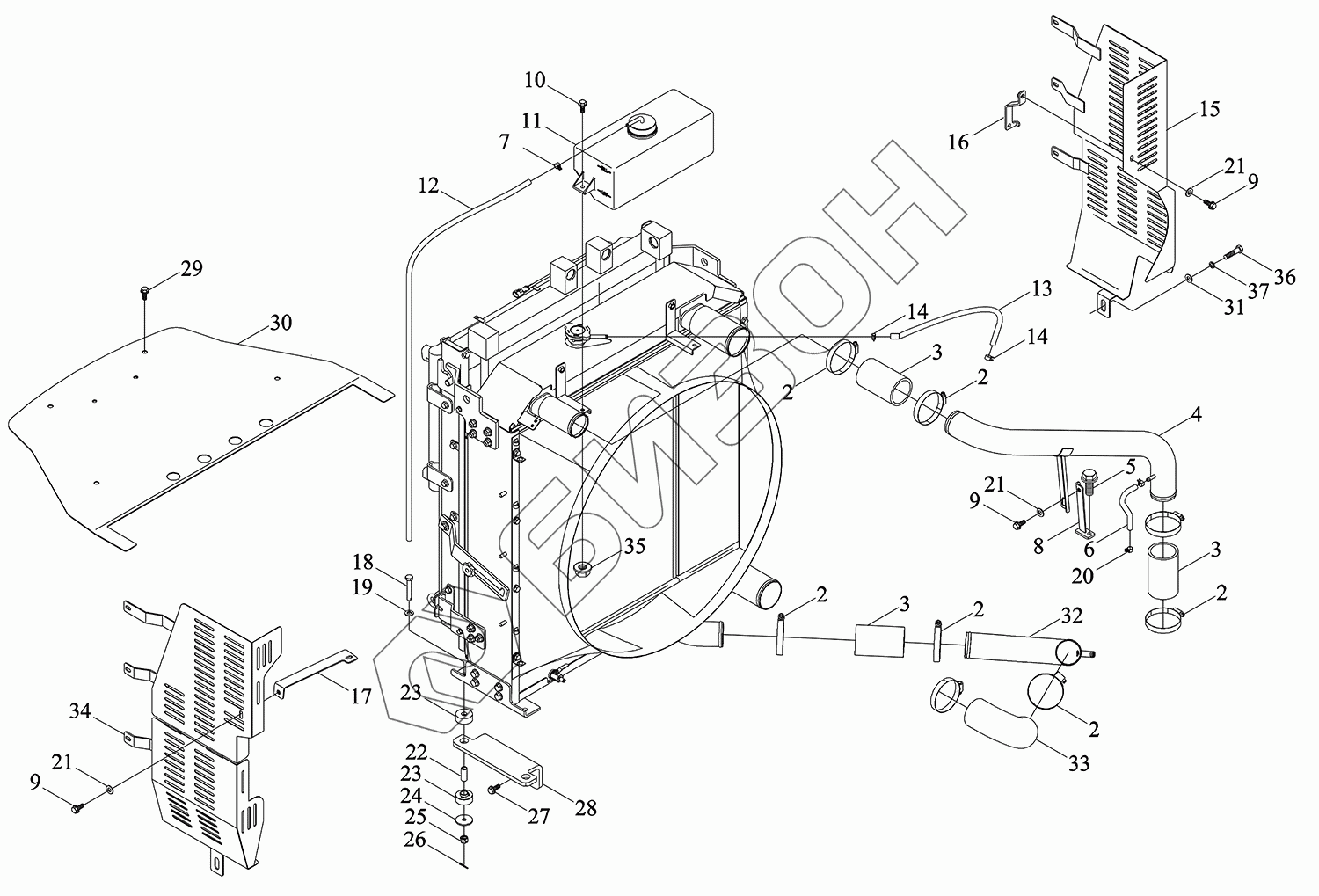

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-003K. Радиатор
2
2
2
2
2
2
3
3
3
4
5
6
7
8
9
9
9
10
11
12
13
14
14
15
16
17
18
19
20
21
21
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N131020000K | TM7N131020000K | Клапан тормозной |
Загрузка ...
|
|
| 1 | TM7N131020001K | Радиатор |
Загрузка ...
|
|
| 2 | Q67683 | Хомут для шланга с червячным приводом типа B |
Загрузка ...
|
|
| 3 | TK1300400700 | Шланг для слива воды из бака |
Загрузка ...
|
|
| 4 | TK1300202000 | Труба приемная |
Загрузка ...
|
|
| 5 | GBT5789-M8X35-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 6 | TK1300400200 | Трубка газоотводная |
Загрузка ...
|
|
| 7 | Q673B11 | Хомут стальной |
Загрузка ...
|
|
| 8 | TS09131010001 | Кронштейн |
Загрузка ...
|
|
| 9 | GBT5789-M8X16-8.8-A2L | Болт шестигранный фланцевый M8X16-8.8-A2L |
Загрузка ...
|
|
| 10 | GBT5789-M8X20-8.8-A2L | Болт M8X16-10.9-A2L |
Загрузка ...
|
|
| 11 | TG1204.13A-07a | Бак расширительный |
Загрузка ...
|
|
| 12 | TK1300200002 | Шланг воздухоотводчика |
Загрузка ...
|
|
| 13 | TK1300200001 | Шланг резиновый |
Загрузка ...
|
|
| 14 | Q673B13 | Хомут упругий в виде стальной ленты |
Загрузка ...
|
|
| 15 | TM7N131010001K | Решётка защитная |
Загрузка ...
|
|
| 16 | TM7N131010003K | Кронштейн сварной |
Загрузка ...
|
|
| 17 | TM7N131020020 | Кронштейн сварной |
Загрузка ...
|
|
| 18 | GBT31.1-M10X60-8.8-A3L | Болт с шестигранной головкой и отверстием |
Загрузка ...
|
|
| 19 | GBT97.1-10-A3L | Шайба большая |
Загрузка ...
|
|
| 20 | Q67516 | Хомут для шланга с червячным приводом типа А |
Загрузка ...
|
|
| 21 | GBT96.1-8-A3L | Шайба большая |
Загрузка ...
|
|
| 22 | TA700.131-02a | Патрубок |
Загрузка ...
|
|
| 23 | TD800.131-11 | Прокладка резиновая |
Загрузка ...
|
|
| 24 | FT650.13.116 | Прокладка |
Загрузка ...
|
|
| 25 | GBT6178-M10-8-A3L | Гайка шестигранная с прорезью типа 1 M10-8-A3L |
Загрузка ...
|
|
| 26 | GBT91-2.5X28-A3L | Шплинт разводной 2.5X28-A3L |
Загрузка ...
|
|
| 27 | GBT5789-M12X35-8.8-A3L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 28 | TK1P131020004 | Плита монтажная |
Загрузка ...
|
|
| 29 | GBT5789-M10X20-8.8-A3L | Болт шестигранный фланцевый M10X20-8.8-A3L |
Загрузка ...
|
|
| 30 | TM7N131020005K | Лист прокладочный |
Загрузка ...
|
|
| 31 | GBT97.1-12-A3L | Шайба плоская |
Загрузка ...
|
|
| 32 | TK1300203000 | Труба водовыпускная |
Загрузка ...
|
|
| 33 | TK1300028000 | Шланг |
Загрузка ...
|
|
| 34 | TM7N131020008 | Решётка защитная |
Загрузка ...
|
|
| 35 | GBT6177.1-M8-8-A2L | Гайка с фланцем M8-8-A2L |
Загрузка ...
|
|
| 36 | GBT5783-M12X20-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 37 | GBT93-12-A3L | Шайба стандартная пружинная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
