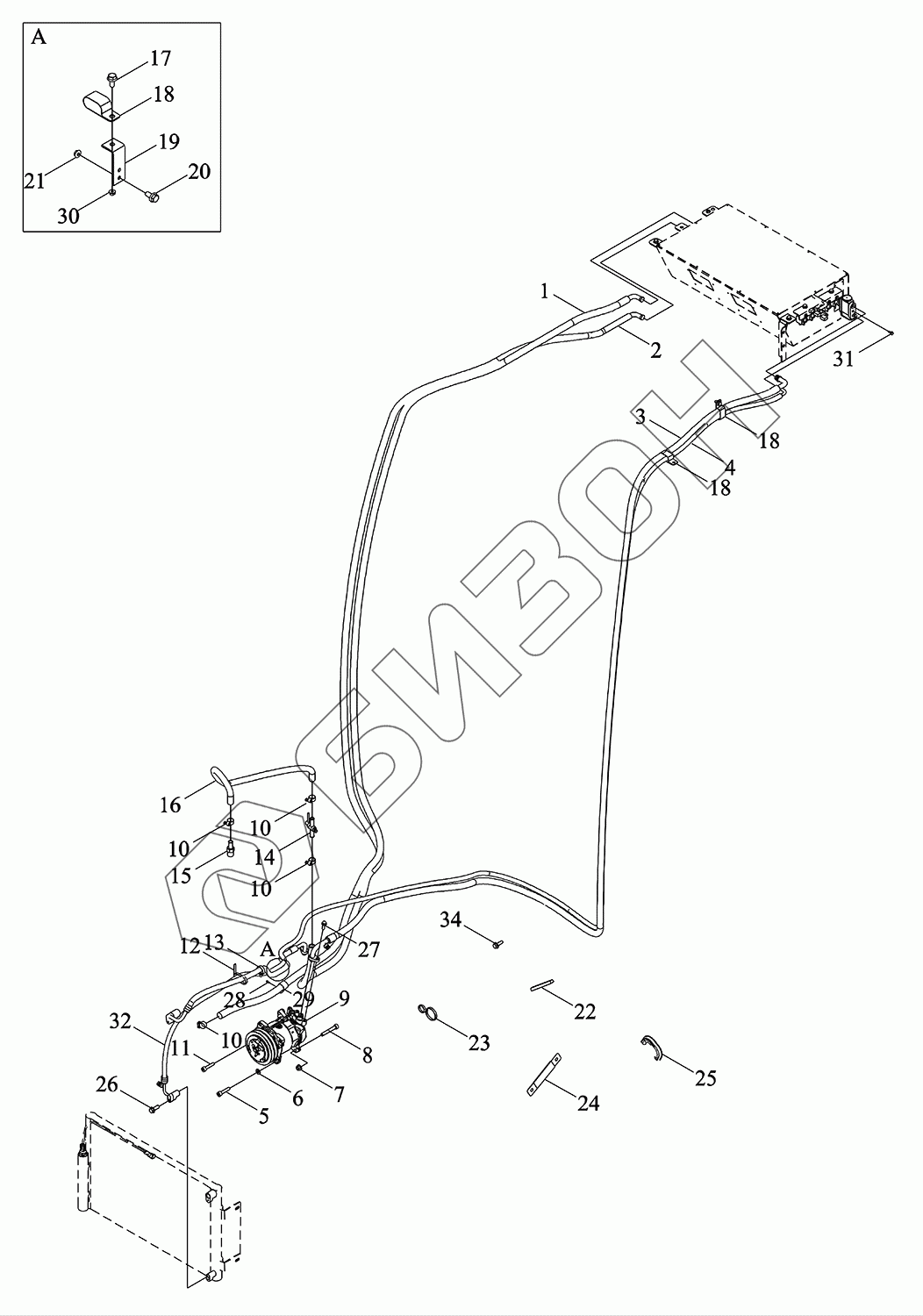

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-003K. Система кондиционирования воздуха (двигатель)
1
2
3
4
5
6
7
8
9
10
10
10
10
11
12
13
14
15
16
17
18
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N812010000K | TM7N812010000K | Система кондиционирования воздуха в сборе двигателя |
Загрузка ...
|
|
| 1 | TM6R812020004K | Шланг двигателя обратный |
Загрузка ...
|
|
| 2 | TM3Y812030011 | Труба двигателя выходная |
Загрузка ...
|
|
| 3 | TM7N812010001K | Трубопровод |
Загрузка ...
|
|
| 4 | TM7N812010003K | Трубопровод |
Загрузка ...
|
|
| 5 | GBT70.1-M10X45-8.8 | Винт |
Загрузка ...
|
|
| 6 | GBT97.1-10-A3L | Шайба плоская |
Загрузка ...
|
|
| 7 | GBT6177.1-M10-8-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 8 | GBT70.1-M10X70-8.8-A3L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 9 | TG4S812060009a | Компрессор |
Загрузка ...
|
|
| 10 | Q67525 | Хомут червячный |
Загрузка ...
|
|
| 11 | GBT70.1-M10X40-8.8 | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 12 | Q67405200 | Лента стяжная |
Загрузка ...
|
|
| 13 | 3203505D9-L | Хомуты для кабеля |
Загрузка ...
|
|
| 14 | TD800.812C.2 | Кран |
Загрузка ...
|
|
| 15 | TK8120000200 | Стык |
Загрузка ...
|
|
| 16 | TK8120000300 | Патрубок переходный |
Загрузка ...
|
|
| 17 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 18 | TS06811010007 | Скоба крепёжная |
Загрузка ...
|
|
| 19 | TM7N812030003K | Кронштейн |
Загрузка ...
|
|
| 20 | GBT5789-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 21 | GBT6177.1-M6-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 22 | GBT1171-A990 | Ремень V |
Загрузка ...
|
|
| 23 | TG3S488010002 | Хомут гибкий |
Загрузка ...
|
|
| 24 | FT700.45D.3 | Зажимы для труб |
Загрузка ...
|
|
| 25 | TS04812010009 | Лента защитная |
Загрузка ...
|
|
| 26 | GBT5789-M6X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 27 | GBT5789-M8X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 28 | GBT5789-M8X35-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 29 | TS06482010005 | Зажим жгута проводов |
Загрузка ...
|
|
| 30 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 31 | GBT5789-M6X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 32 | TM6W812010001 | Трубопровод |
Загрузка ...
|
|
| 33 | TN1S481010003 | Жгут проводов |
Загрузка ...
|
|
| 34 | GBT5789-M10X30-8.8-A2L | Болт с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
