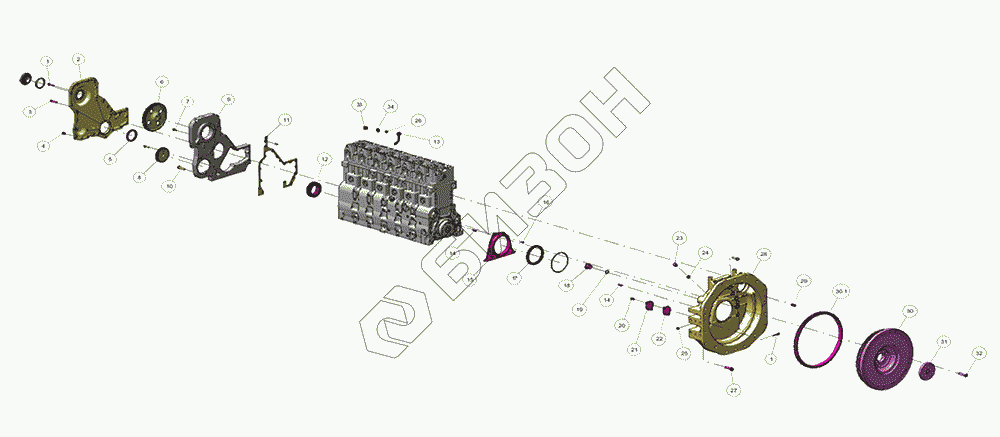

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-003K. Система привода
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30.1
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| SC9DK-DBLK7181 | SC9DK-DBLK7181 | Двигатель в сборе |
Загрузка ...
|
|
| FDD000450 | FDD000450 | Система привода |
Загрузка ...
|
|
| 1 | B00002147 | Болт с фланцем |
Загрузка ...
|
|
| 2 | D02B-102-40 | Редуктор |
Загрузка ...
|
|
| 3 | B00002150 | Болт с фланцем |
Загрузка ...
|
|
| 4 | D02B-300-01 | Болт с фланцем |
Загрузка ...
|
|
| 5 | D02B-104-02A | Сальник |
Загрузка ...
|
|
| 6 | D07-103-800 | Колесо зубчатое |
Загрузка ...
|
|
| 7 | B00002135 | Болт с фланцем |
Загрузка ...
|
|
| 8 | D07-104-40 | Колесо зубчатое |
Загрузка ...
|
|
| 9 | S00023791 | Ввёртыш |
Загрузка ...
|
|
| 10 | B00002062 | Болт с фланцем |
Загрузка ...
|
|
| 11 | D02A-129-40 | Подушка |
Загрузка ...
|
|
| 12 | D07-101-30A | Колесо зубчатое |
Загрузка ...
|
|
| 13 | S00017813 | Стык |
Загрузка ...
|
|
| 14 | B00000102 | Штырь цилиндрический |
Загрузка ...
|
|
| 15 | D02A-115-01B | Накладка |
Загрузка ...
|
|
| 16 | B00002114 | Болт с фланцем |
Загрузка ...
|
|
| 17 | D02A-118-02B | Сальник заднего конца коленчатого вала |
Загрузка ...
|
|
| 18 | D02C-106-01 | Заглушка поворотного отверстия |
Загрузка ...
|
|
| 19 | B00000300 | Кольцо уплотнительное |
Загрузка ...
|
|
| 20 | B00002132 | Болт с фланцем |
Загрузка ...
|
|
| 21 | D02C-104-01 | Крышка |
Загрузка ...
|
|
| 22 | D02C-105-01 | Подушка |
Загрузка ...
|
|
| 23 | B00001728 | Заглушка винтовая с шестигранной головкой |
Загрузка ...
|
|
| 24 | B00001549 | Прокладка композитная уплотнительная жесткая |
Загрузка ...
|
|
| 25 | B00000846 | Гайка с фланцем |
Загрузка ...
|
|
| 26 | D02B-126-01 | Кольцо проставочное |
Загрузка ...
|
|
| 27 | D02C-110-01 | Болт |
Загрузка ...
|
|
| 28 | S00026133 | Картер маховика |
Загрузка ...
|
|
| 29 | S00005138 | Штырь |
Загрузка ...
|
|
| 30 | S00025748 | Обод |
Загрузка ...
|
|
| 30.1 | D06B-103-01 | обод |
Загрузка ...
|
|
| 31 | D06B-109-32 | Фланец |
Загрузка ...
|
|
| 32 | D06B-108-06 | Болт |
Загрузка ...
|
|
| 33 | D02A-163-01 | Заглушка винтовая с внутренним шестигранником-Z3/4 |
Загрузка ...
|
|
| 34 | B00005641 | Кольцо прокладное |
Загрузка ...
|
|
| 35 | B00002058 | Болт с фланцем |
Загрузка ...
|
|
| 36 | B00001309 | Плоская шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
