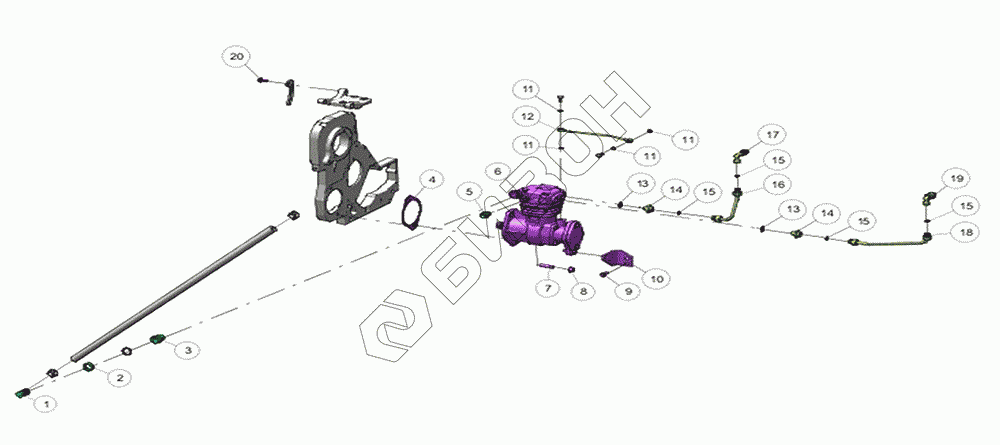

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-003K. Системы
1
2
3
4
5
6
7
8
9
10
11
11
11
11
12
13
13
14
14
15
15
15
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| FDR000542 | FDR000542 | Системы |
Загрузка ...
|
|
| SC9DK-DBLK7181 | SC9DK-DBLK7181 | Двигатель в сборе |
Загрузка ...
|
|
| 1 | S00027664 | Стык |
Загрузка ...
|
|
| 2 | D00-314-01 | Гайка |
Загрузка ...
|
|
| 3 | S00027659 | Стык |
Загрузка ...
|
|
| 4 | D02B-106-40 | Подушка |
Загрузка ...
|
|
| 5 | S00009369 | Стык |
Загрузка ...
|
|
| 6 | D47-000-27 | Компрессор воздуха |
Загрузка ...
|
|
| 7 | B00001123 | Шпилька с двойной головкой |
Загрузка ...
|
|
| 8 | B00000836 | Гайка шестигранная с фланцем |
Загрузка ...
|
|
| 9 | B00004351 | Болт с фланцем |
Загрузка ...
|
|
| 10 | D00-101-40A | Кронштейн |
Загрузка ...
|
|
| 11 | B00001545 | Прокладка композитная уплотнительная жесткая |
Загрузка ...
|
|
| 12 | D00-106-11 | Труба подачи масла |
Загрузка ...
|
|
| 13 | B00001548 | Кольцо прокладное |
Загрузка ...
|
|
| 14 | D24B-106-60 | Штуцеры трубы |
Загрузка ...
|
|
| 15 | S00003174 | Кольцо уплотнительное |
Загрузка ...
|
|
| 16 | D24B-002-80 | Труба водовыпускная |
Загрузка ...
|
|
| 17 | D24B-104-53 | Стык |
Загрузка ...
|
|
| 18 | D24B-001-80 | Труба приемная |
Загрузка ...
|
|
| 19 | D24B-104-55 | Стык |
Загрузка ...
|
|
| 20 | B00005509 | Болт с фланцем |
Загрузка ...
|
|
| 21 | B00000768 | Гайка шестигранная типа I |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
