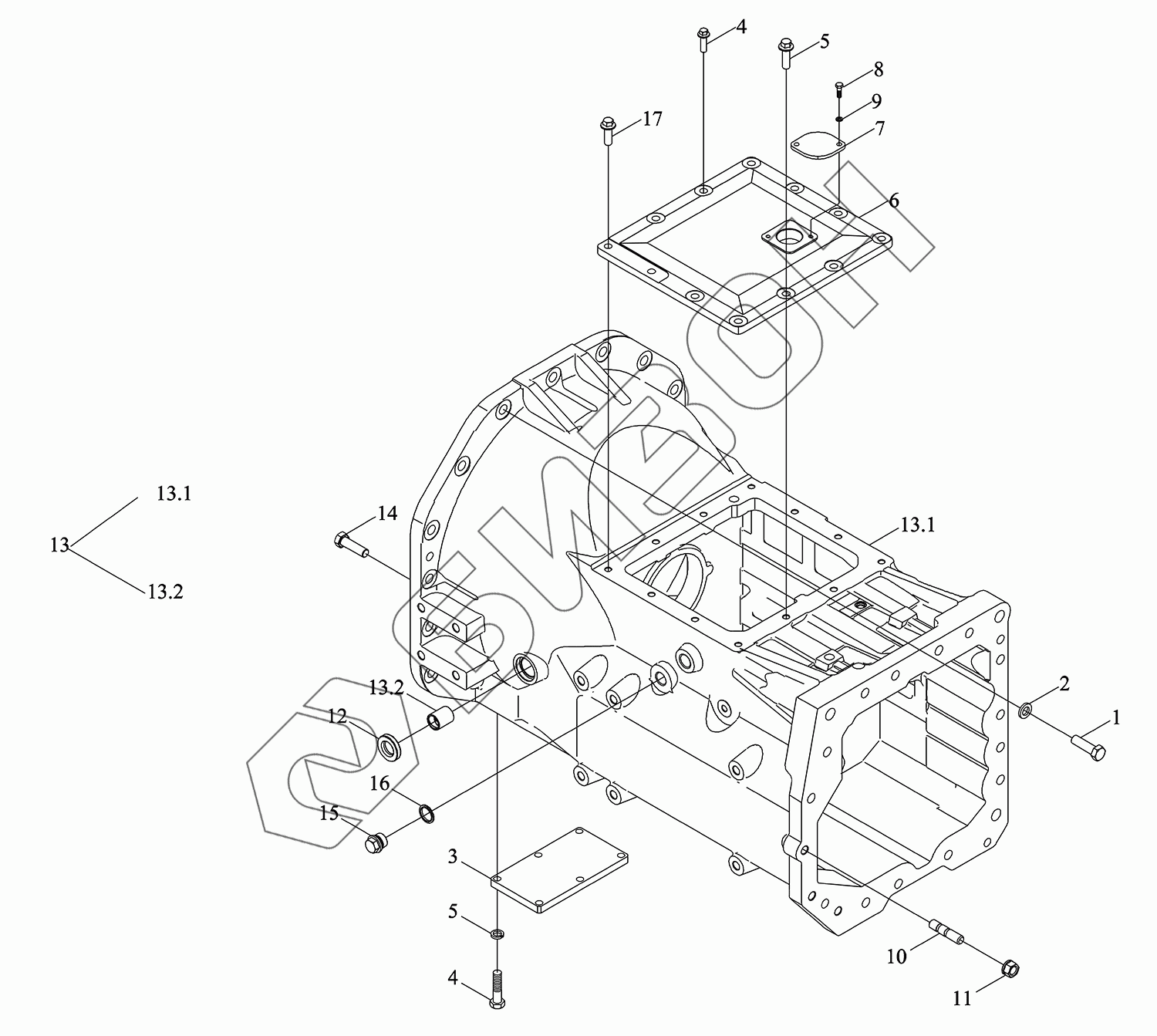

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-003K. Корпус коробки скоростей
1
2
3
4
4
5
5
6
6
7
8
9
10
11
12
13
13.1
13.1
13.2
13.2
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N371010000K | TM7N371010000K | Корпус коробки скоростей в сборе |
Загрузка ...
|
|
| 1 | GBT5786-M16X1.5X55-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 2 | TB604.312-04 | Шайба |
Загрузка ...
|
|
| 3 | TN1S371020004 | Крышка нижняя |
Загрузка ...
|
|
| 4 | GBT16674.1-M12X30-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 5 | GBT16674.1-M12X40-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 6 | TM7N371010001K | Крышка верхняя |
Загрузка ...
|
|
| 6 | TM7N371010001aK | верхняя крышка |
Загрузка ...
|
|
| 7 | TK3840001200 | Заглушка |
Загрузка ...
|
|
| 8 | GBT5783-M8X20-10.9-A2L | Болт |
Загрузка ...
|
|
| 9 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 10 | GBT899-AM16-M16X50-10.9-A3L | Шпилька с двойной головкой |
Загрузка ...
|
|
| 11 | SPL-CO-M16-F3 | Гайка с фланцем |
Загрузка ...
|
|
| 12 | GBT9877.1-FB30X42X7D | Втулка уплотнительная |
Загрузка ...
|
|
| 13 | TN1S371020001 | Корпус коробки скоростей |
Загрузка ...
|
|
| 13.1 | TN1S371020002a | Корпус картера |
Загрузка ...
|
|
| 13.2 | TG4S371010003 | Втулка |
Загрузка ...
|
|
| 14 | GBT5783-M16X55-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 15 | BZF0086-013 | Пробка резьбовая |
Загрузка ...
|
|
| 16 | JBT982-24 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 17 | GBT16674.1-M12X35-10.9-A3L | Болт с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
