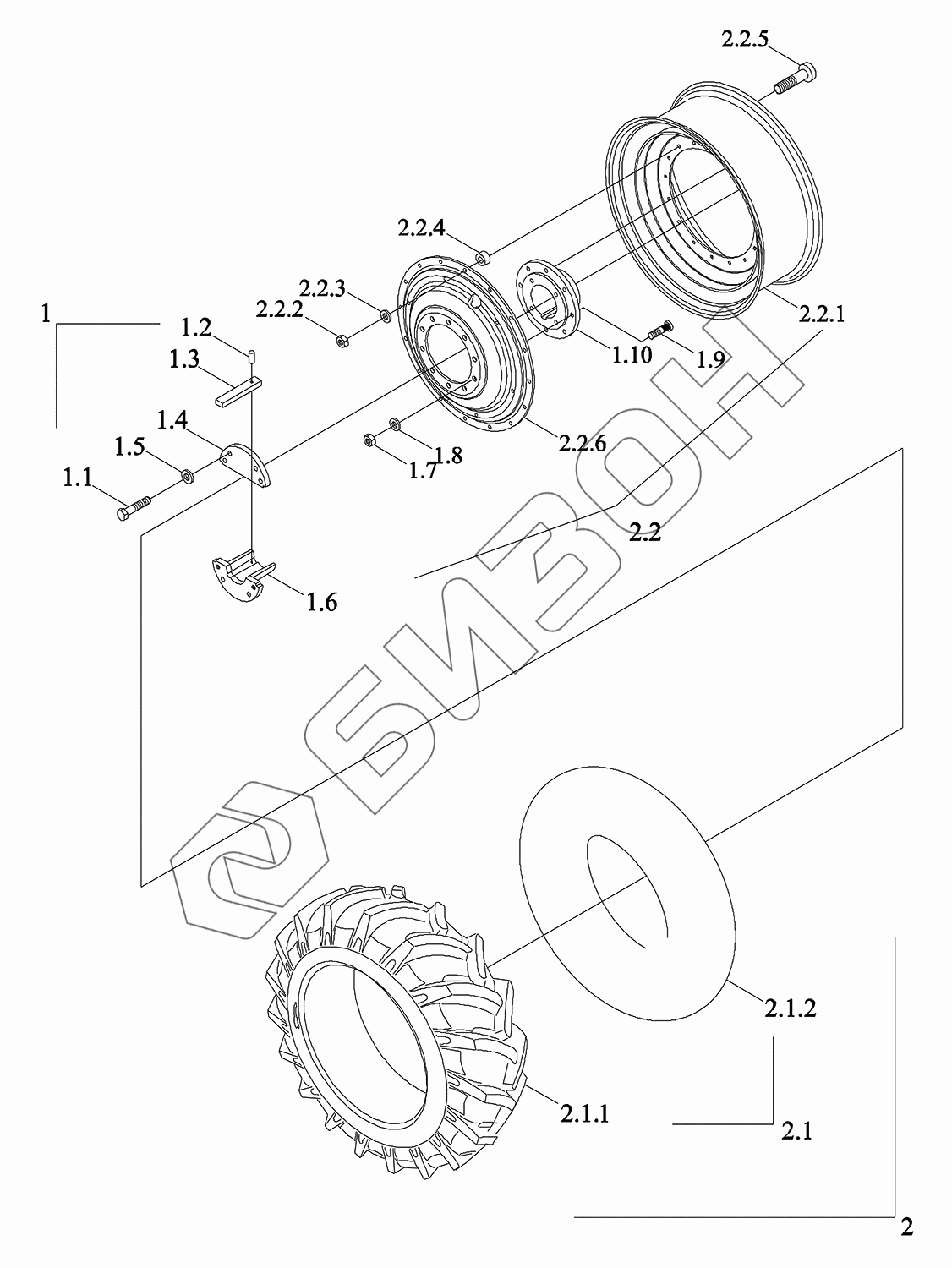

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-003K. Заднее колесо 1
1
1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
1.9
1.10
2
2.1
2.1.1
2.2
2.2.2
2.2.2
2.2.3
2.2.4
2.2.5
2.2.5
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TN1S340070000 | TN1S340070000 | Колесо заднее ведущее в сборе |
Загрузка ...
|
|
| 1 | TG1454.34.5 | Ступица |
Загрузка ...
|
|
| 1 | TM7N340010005 | Блок ступицы |
Загрузка ...
|
|
| 1.1 | TG1454.34.5-04 | Болт |
Загрузка ...
|
|
| 1.2 | GBT119.1-8h8X22-A3L | Штифт цилиндрический |
Загрузка ...
|
|
| 1.3 | TG1204.34-04 | Шпонка плоская |
Загрузка ...
|
|
| 1.4 | TG1204.34-05b | Вкладыш верхний (ступица) |
Загрузка ...
|
|
| 1.5 | TG1204.34-01 | Шайба |
Загрузка ...
|
|
| 1.6 | TG1204.34-03b | Вкладыш нижнний (ступица) |
Загрузка ...
|
|
| 1.7 | GBT6176-M22X1.5-LH-10-A3L | Гайка шестигранная тип 2 |
Загрузка ...
|
|
| 1.8 | TG1454.34.5-02 | Шайба |
Загрузка ...
|
|
| 1.9 | TG1454.34.5-01 | Болт |
Загрузка ...
|
|
| 1.10 | TG1454.34.5-03b | Крышка |
Загрузка ...
|
|
| 2 | TN1S340070001 | Шина с камерой |
Загрузка ...
|
|
| 2.1 | TN1S340070002 | Камера и покрышка |
Загрузка ...
|
|
| 2.1.1 | GBT2979-650-65R42-R-1W | Шина |
Загрузка ...
|
|
| 2.2 | TN1S340040002 | Диск в сборе |
Загрузка ...
|
|
| 2.2.2 | GBT2979-650-65R42-R | Камера внутренняя |
Загрузка ...
|
|
| 2.2.2 | GBT6171-M16X1.5-10-A3L | Гайка |
Загрузка ...
|
|
| 2.2.3 | TG1604.32D.1-04 | Шайба |
Загрузка ...
|
|
| 2.2.4 | TG1604.32D.1-02 | Втулка |
Загрузка ...
|
|
| 2.2.5 | TG1604.32D.1-03 | Болт |
Загрузка ...
|
