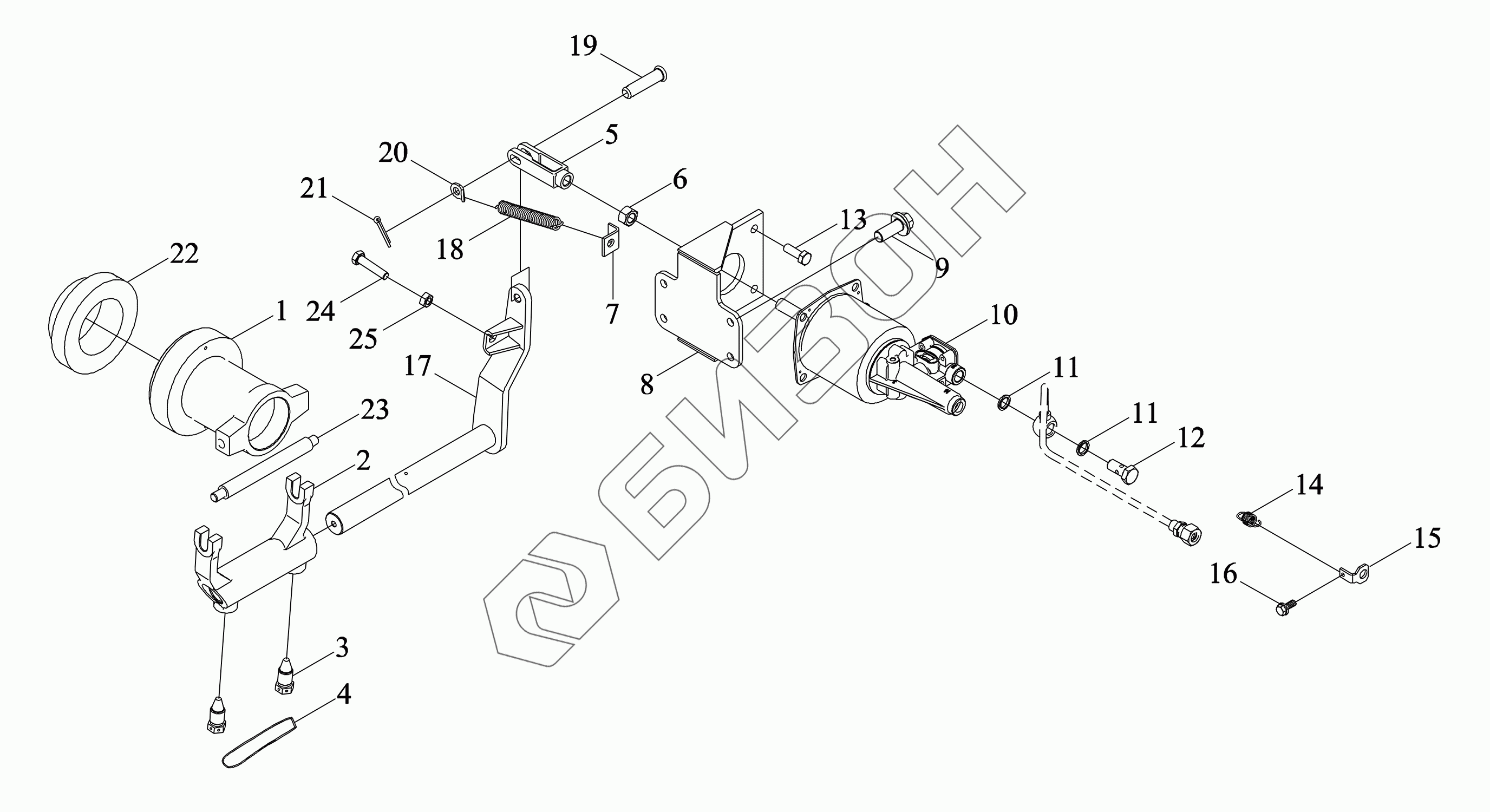

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-003K. Механизм управления 1
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N212010000K | TM7N212010000K | Механизм управления сцеплением в сборе |
Загрузка ...
|
|
| 1 | TK2120003700a | Постель подшипника |
Загрузка ...
|
|
| 2 | TK1P212010001 | Вилка отводная |
Загрузка ...
|
|
| 3 | TK2120004600 | Винт |
Загрузка ...
|
|
| 4 | TA800.212B-02 | Проволока стальная низкоуглеродистая СЗ-1,4 |
Загрузка ...
|
|
| 5 | TK2120003600a | Вилка соединительная |
Загрузка ...
|
|
| 6 | GBT6171-M14X1.5-8-A3L | Гайка |
Загрузка ...
|
|
| 7 | TK2120000400a | Наделка для подвески |
Загрузка ...
|
|
| 8 | TK2120000013 | Гнездо монтажное |
Загрузка ...
|
|
| 9 | GBT16674.1-M10X25-8.8-A3L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 10 | TK2120003000a | Побудитель |
Загрузка ...
|
|
| 11 | JBT982-16 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 12 | FT650.40.112 | Болт полый |
Загрузка ...
|
|
| 13 | GBT5783-M10X30-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 14 | TC05212020017 | Пружина |
Загрузка ...
|
|
| 15 | TG1654.212A-02 | Кронштейн |
Загрузка ...
|
|
| 16 | GBT5789-M10X40-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 17 | TN1S212010013 | Коромысло выключения |
Загрузка ...
|
|
| 18 | TK2120000500a | Пружина |
Загрузка ...
|
|
| 19 | GBT882-B10X40-A3L | Вал штыря |
Загрузка ...
|
|
| 20 | TK2120000300 | Наделка для подвески |
Загрузка ...
|
|
| 21 | GBT91-3.2X28-A3L | Шплинт |
Загрузка ...
|
|
| 22 | TK2120004200 | Подшипник |
Загрузка ...
|
|
| 23 | TG1204.213-04 | Ось |
Загрузка ...
|
|
| 24 | GBT5783-M10X45-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 25 | GBT6170-M10-8-A3L | Гайка шестигранная тип 1 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
