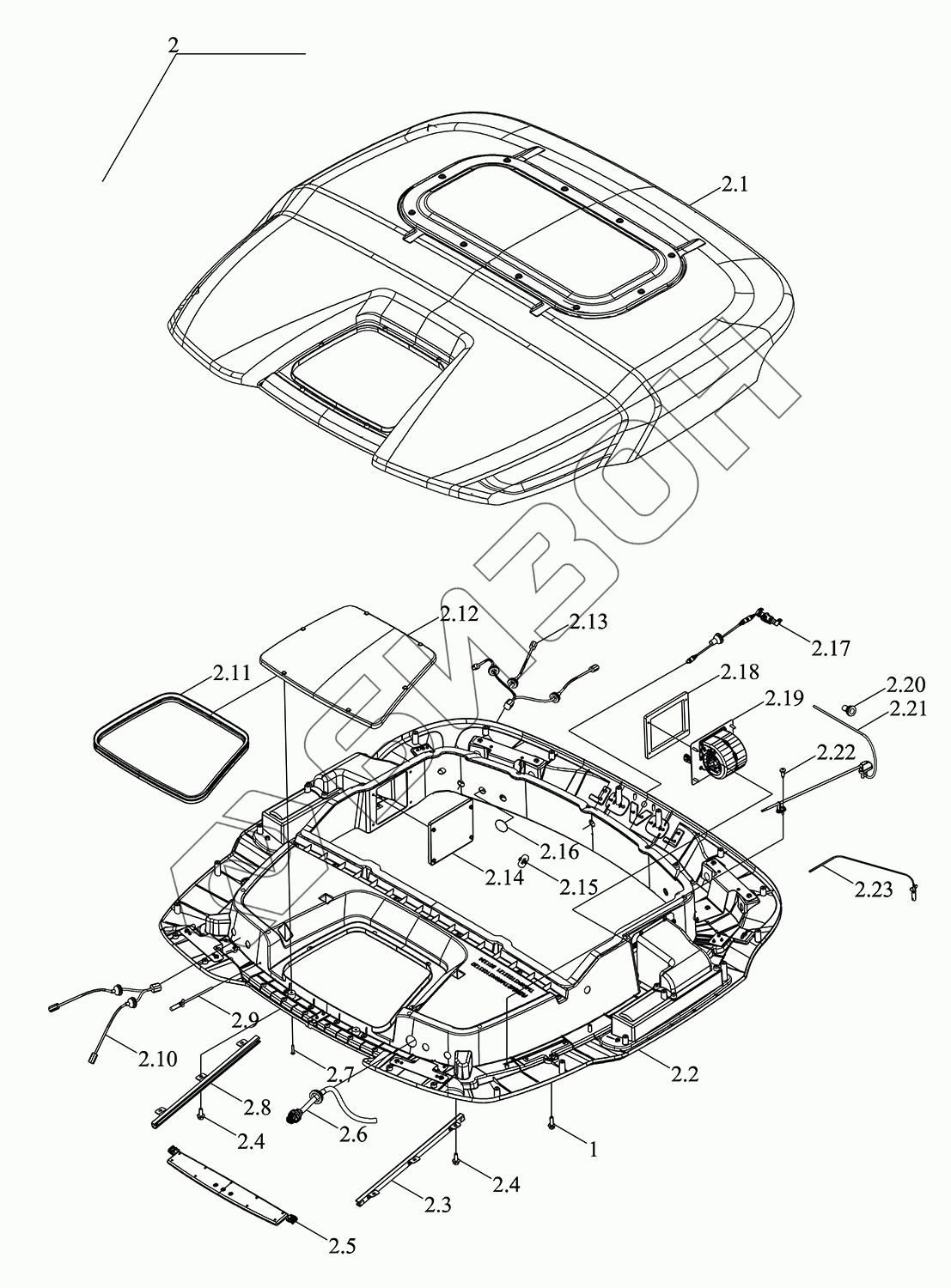

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-003K. Комплектующие крыши

Тип техники

Марка

Модель

Схема

2.1

2.2

2.3

2.4

2.5

2.6

2.7

2.8

2.9

2.10

2.11

2.12

2.13

2.14

2.15

2.16

2.17

2.18

2.19

2.20

2.21

2.22

2.23

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TM7N451060000K	TM7N451060000K	Кабина в сборе	Загрузка ...
TM6W451033000	TM6W451033000	Крыша в сборе	Загрузка ...
1	GBT5789-M8X35-8.8-A2L	Болт с фланцем	Загрузка ...
2	TM6W451033100	Крыша	Загрузка ...
2.1	TM6W451033110	Крыша в сборе	Загрузка ...
2.2	TM6W451033120	Накладка внутренняя верхняя	Загрузка ...
2.3	TM6W451033150	Направляющая	Загрузка ...
2.4	GBT5789-M6X16-8.8-A2L	Болт с фланцем	Загрузка ...
2.5	TM6W451033140	Плита	Загрузка ...
2.6	TM6W486010016	Жгут	Загрузка ...
2.7	GBT818-M6X30-4.8-A2L	Винт с крестообразным шлицем и цилиндрической головкой	Загрузка ...
2.8	TM6W451033160	Направляющая	Загрузка ...
2.9	TM6W486010006	Шланг стеклоомывателя	Загрузка ...
2.10	TM6W486010008	Линия перехода	Загрузка ...
2.11	BZF0063-951	Полоса уплотнительная	Загрузка ...
2.12	TM6W451033130	Окно слуховое	Загрузка ...
2.13	TM6W486010009	Жгут	Загрузка ...
2.14	TM5Q451033101	Накладка	Загрузка ...
2.15	TM6W451033126	Заглушка	Загрузка ...
2.16	QLWZL002-45X1.0	Компенсатор	Загрузка ...
2.17	TM6W451033180	Балка верхняя	Загрузка ...
2.18	TM6W451033193	Крышка герметическая	Загрузка ...
2.19	TM6W451033190	Вентилятор	Загрузка ...
2.20	TM6W451033188	Катушка	Загрузка ...
2.21	BZF0081-004	Антенна	Загрузка ...
2.22	GBT845-ST4.8X16	Винт с поперечным пазом	Загрузка ...
2.23	TM6W486010007	Шланг стеклоомывателя	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
