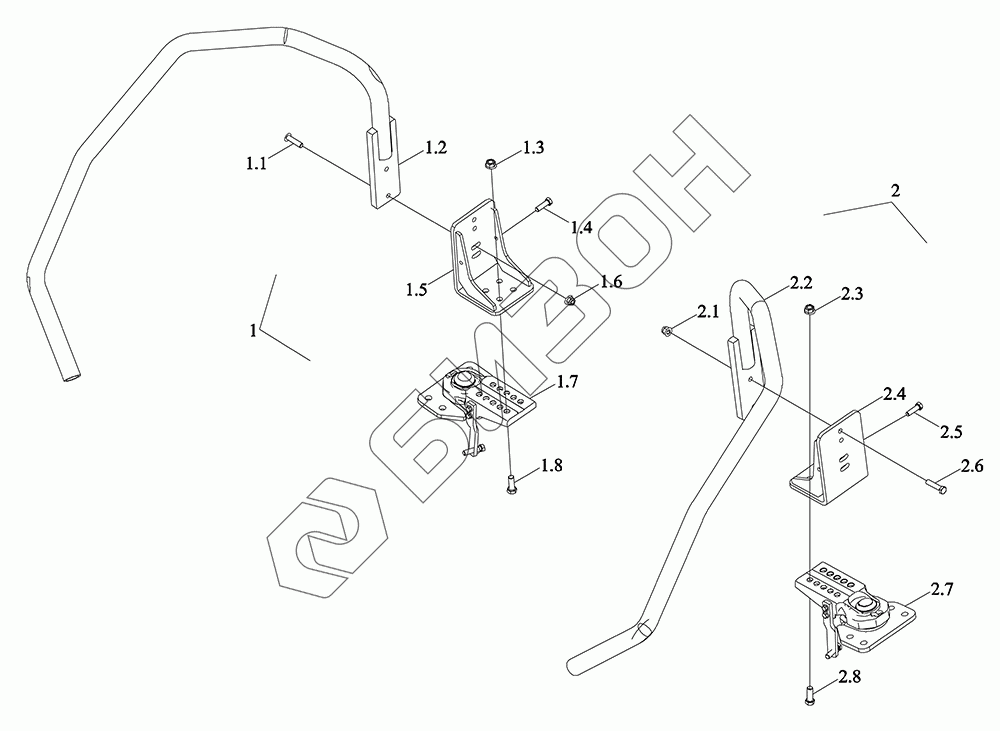

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-003K. Кронштейны передних брызговиков

Тип техники

Марка

Модель

Схема

1

1.1

1.2

1.3

1.4

1.5

1.6

1.7

1.8

2

2.1

2.2

2.3

2.4

2.5

2.6

2.7

2.8

Позиция на иллюстрации	Заводской номер детали		Название детали	Цена
TM7N477050000K	TM7N477050000K		Брызговик передний в сборе	Загрузка ...
1	TM7N477051100K		Кронштейн	Загрузка ...
1.1	GBT5789-M12X50-10.9-A3L		Болт	Загрузка ...
1.2	TM7N477051110K		Трубка упорная	Загрузка ...
1.3	GBT6177.1-M14-8-A3L		Гайка с фланцем	Загрузка ...
1.4	GBT5783-M12X40-10.9-A3L		Болт с шестигранной головкой	Загрузка ...
1.5	TM6R477061120K		Кронштейн	Загрузка ...
1.6	GBT6183.1-M12-10-A3L		Контргайки с шестигранным фланцем и неметаллическими вставками	Загрузка ...
1.7	TM6R477061130K		Опора монтажная	Загрузка ...
1.8	GBT5783-M14X40-10.9-A3L		Болт с шестигранной головкой	Загрузка ...
2	TM7N477052100K		Кронштейн	Загрузка ...
2.1	GBT6183.1-M12-10-A3L		Контргайки с шестигранным фланцем и неметаллическими вставками	Загрузка ...
2.2	TM7N477052110K		Трубка упорная	Загрузка ...
2.3	GBT6177.1-M14-8-A3L		Гайка с фланцем	Загрузка ...
2.4	TM6R477061120K		Кронштейн	Загрузка ...
2.5	GBT5783-M12X40-10.9-A3L		Болт с шестигранной головкой	Загрузка ...
2.6	GBT5789-M12X50-10.9-A3L		Болт	Загрузка ...
2.7	TM6R477062130K		Опора монтажная	Загрузка ...
2.8	GBT5783-M14X40-10.9-A3L		Болт с шестигранной головкой	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
