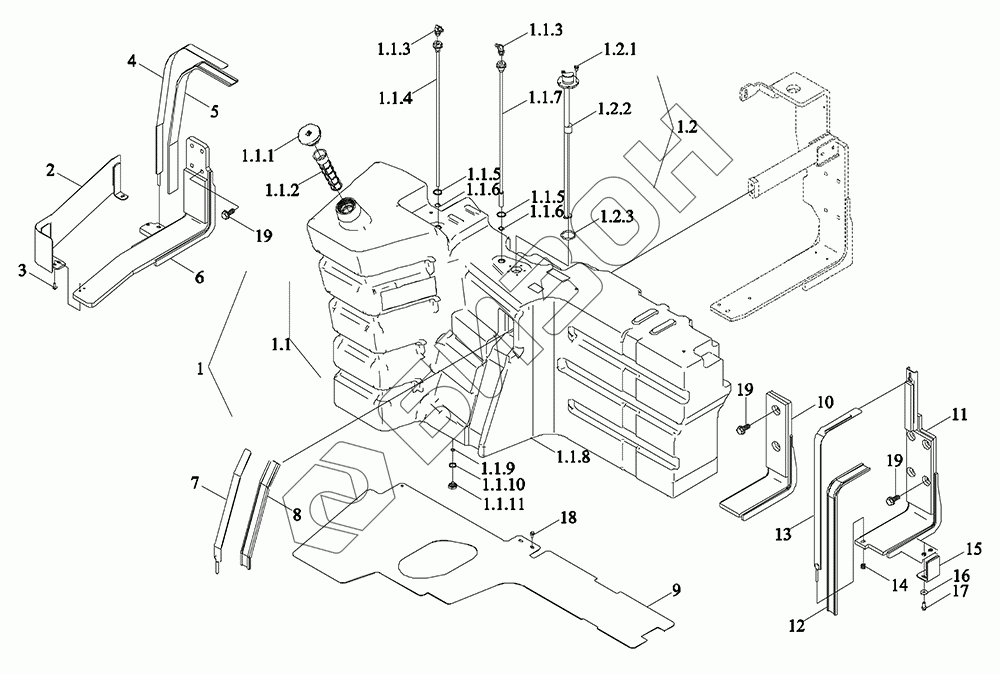

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-003K. Монтажный блок топливного бака
1
1.1
1.1.1
1.1.2
1.1.3
1.1.3
1.1.4
1.1.5
1.1.5
1.1.6
1.1.6
1.1.7
1.1.8
1.1.9
1.1.10
1.1.11
1.2
1.2.1
1.2.2
1.2.3
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N501010000K | TM7N501010000K | Бак топливный с кронштейном в сборе |
Загрузка ...
|
|
| 1 | TM7N501010020K | Бак топливный |
Загрузка ...
|
|
| 1.1 | TM7N501010006K | Бак топливный в сборе |
Загрузка ...
|
|
| 1.1.1 | TM3V501020004 | Крышка топливного бака |
Загрузка ...
|
|
| 1.1.2 | TF1004.501.1-02 | Сетка фильтровальная |
Загрузка ...
|
|
| 1.1.3 | TM7N503030010K | Стык |
Загрузка ...
|
|
| 1.1.4 | TP6C501010040 | Сварка возвратной трубы |
Загрузка ...
|
|
| 1.1.5 | TR2S501060051 | Кольцо в форме О |
Загрузка ...
|
|
| 1.1.6 | TR2S501060050 | Кольцо уплотнительное |
Загрузка ...
|
|
| 1.1.7 | TP7C501101039a | Сварка всасывающей трубы |
Загрузка ...
|
|
| 1.1.8 | TM7N501010021K | Корпус топливного бака |
Загрузка ...
|
|
| 1.1.9 | TS09580010005 | Кольцо уплотнительное 13.3X2.2-M16X1.5 |
Загрузка ...
|
|
| 1.1.10 | TH1C501100007 | Кольцо уплотнительное |
Загрузка ...
|
|
| 1.1.11 | TH1C501100006 | Болт |
Загрузка ...
|
|
| 1.2 | TM7N481070019K | Датчик |
Загрузка ...
|
|
| 1.2.1 | GBT5789-M5X20-A2-70 | Болт |
Загрузка ...
|
|
| 1.2.2 | TM7N481070020K | Датчик |
Загрузка ...
|
|
| 1.2.3 | GBT3452.1-51.5X5.30G | Кольцо резиновое уплотнительное для гидравлических и пневматических систе |
Загрузка ...
|
|
| 2 | TM7N501010036K | Планка защитная |
Загрузка ...
|
|
| 3 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 4 | TM7N501010016K | Хомут гибкий |
Загрузка ...
|
|
| 5 | TM6R501070026K | Лента резиновая |
Загрузка ...
|
|
| 6 | TM7N501010007K | Сварка кронштейна топливного бака |
Загрузка ...
|
|
| 7 | TM7N501010015K | Хомут гибкий |
Загрузка ...
|
|
| 8 | TD800.502-02 | Лента резиновая |
Загрузка ...
|
|
| 9 | TM7N501010040K | Планка защитная |
Загрузка ...
|
|
| 10 | TM7N501010008K | Сварка кронштейна топливного бака |
Загрузка ...
|
|
| 11 | TM7N501010009K | Сварка кронштейна топливного бака |
Загрузка ...
|
|
| 12 | TR2S501060048 | Лента резиновая |
Загрузка ...
|
|
| 13 | TM7N501010014K | Хомут гибкий |
Загрузка ...
|
|
| 14 | GBT6170-M10-10-A3L | Гайка шестигранная |
Загрузка ...
|
|
| 15 | TM7N501010013K | Предельная плита |
Загрузка ...
|
|
| 16 | GBT96.1-10-A2 | Шайба большая |
Загрузка ...
|
|
| 17 | GBT5789-M10X25-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 18 | GBT5789-M8X16-10.9-A2L | Болт с фланцем |
Загрузка ...
|
|
| 19 | GBT5789-M16X45-10.9-A3L | Болт с фланцем |
Загрузка ...
|
