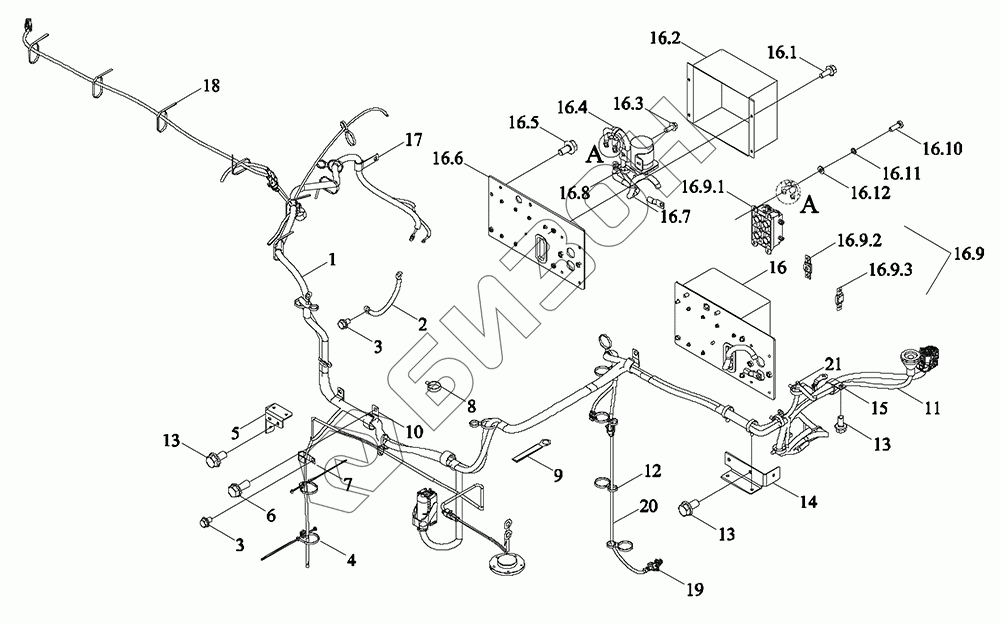

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-003K. Монтажный блок жгута проводов двигателя
1
2
3
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
16.1
16.2
16.3
16.4
16.5
16.6
16.7
16.8
16.9
16.9.1
16.9.2
16.9.3
16.10
16.11
16.12
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N481030000K | TM7N481030000K | Монтажный блок жгута проводов двигателя в сборе |
Загрузка ...
|
|
| 1 | TM7N481030001aK | Жгут проводов двигателя в сборе |
Загрузка ...
|
|
| 2 | TM7N481010003K | Жгут-перемычка |
Загрузка ...
|
|
| 3 | GBT5789-M8X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 4 | TC02485010009K | Хомут гибкий |
Загрузка ...
|
|
| 5 | TM7N481030015K | Кронштейн |
Загрузка ...
|
|
| 6 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 7 | FT304.48L.203 | Скоба зажимная |
Загрузка ...
|
|
| 8 | 3203505D9-L | Хомуты для кабеля |
Загрузка ...
|
|
| 9 | GK30A2.29.3-01 | Диск ограничительный |
Загрузка ...
|
|
| 10 | BZF0032.2-005 | Скоба зажимная |
Загрузка ...
|
|
| 11 | TM7N481030010K | Линия питания |
Загрузка ...
|
|
| 12 | TG3S488010002 | Хомут гибкий |
Загрузка ...
|
|
| 13 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 14 | TM7N481030004K | Кронштейн |
Загрузка ...
|
|
| 15 | BZF0032.1-005 | Скоба зажимная |
Загрузка ...
|
|
| 16 | TN1S481070016 | Реле |
Загрузка ...
|
|
| 16.1 | GBT5789-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 16.2 | TN1S481070019 | Кожух - обтекатель |
Загрузка ...
|
|
| 16.3 | GBT5789-M5X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 16.4 | TN1S481070020 | Линия питания |
Загрузка ...
|
|
| 16.5 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 16.6 | TN1S481070017 | Плита монтажная |
Загрузка ...
|
|
| 16.7 | TN1S481070022 | Линия питания |
Загрузка ...
|
|
| 16.8 | 3203505D9-L | Хомуты для кабеля |
Загрузка ...
|
|
| 16.9 | TN2P481020012 | Гнездо монтажное |
Загрузка ...
|
|
| 16.9.1 | TP4M481060011 | Гнездо монтажное |
Загрузка ...
|
|
| 16.9.2 | TS06481160005 | Предохранитель ANM200 |
Загрузка ...
|
|
| 16.9.3 | TC03481140009 | Предохранитель ANM250 |
Загрузка ...
|
|
| 16.10 | GBT818-M5X16-4.8-A2L | Винт с крестообразным шлицем и цилиндрической головкой |
Загрузка ...
|
|
| 16.11 | GBT93-5-A3L | Гровер |
Загрузка ...
|
|
| 16.12 | GBT97.1-5-A3L | Шайба плоская |
Загрузка ...
|
|
| 17 | TC03481050005 | Скоба зажимная |
Загрузка ...
|
|
| 18 | Q67405200 | Лента стяжная |
Загрузка ...
|
|
| 19 | TH04484010002 | Датчик температуры масла |
Загрузка ...
|
|
| 20 | TM7N481020001K | Жгут датчика температуры жидкости |
Загрузка ...
|
|
| 21 | TM7N481030009K | Провод-перемычка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
