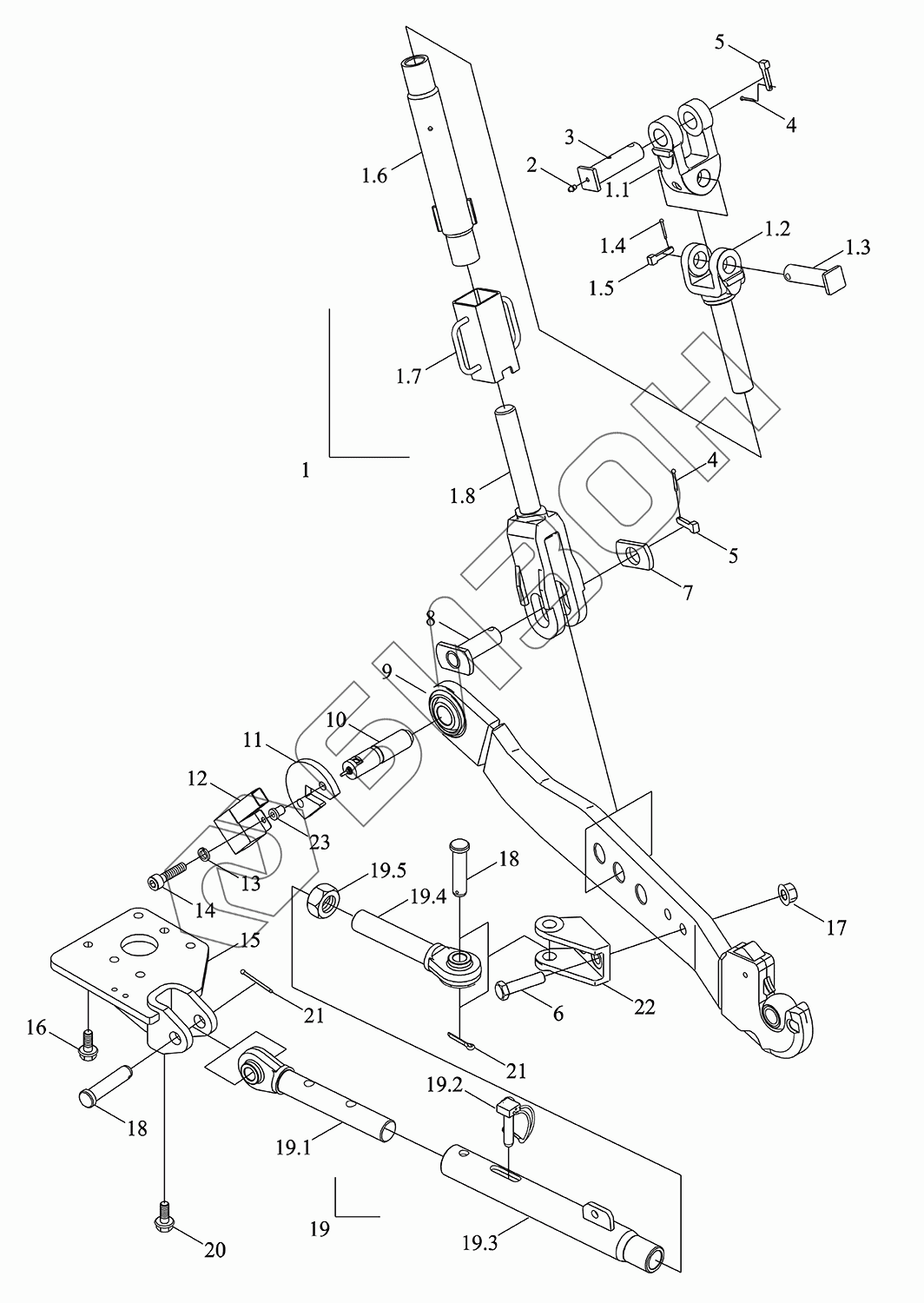

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-003K. Навеска
1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19.1
19.2
19.3
19.4
19.5
20
21
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N561040000K | TM7N561040000K | Подвеска |
Загрузка ...
|
|
| 1 | TK5610011000 | Рычаг подъемный |
Загрузка ...
|
|
| 1.1 | TK5610002400a | Вилка соединительная |
Загрузка ...
|
|
| 1.2 | TG1654.56B.4.1-01a | Вилка верхняя |
Загрузка ...
|
|
| 1.3 | TG1654.56B.4.3-01a | Штифт соединительный |
Загрузка ...
|
|
| 1.4 | GBT91-4X28-A3L | Шплинт |
Загрузка ...
|
|
| 1.5 | TR2P561010017 | Ось |
Загрузка ...
|
|
| 1.6 | TK5610015000 | Труба раскоса вертикального |
Загрузка ...
|
|
| 1.7 | TK5610017000 | Кожух вспомогательный |
Загрузка ...
|
|
| 1.8 | TK5610014000 | Вилка соединительная |
Загрузка ...
|
|
| 2 | JBT7940.1-M8X1 | Пресс-масленка M8X1 |
Загрузка ...
|
|
| 3 | TG4S561040011 | Штифт соединительный |
Загрузка ...
|
|
| 4 | GBT91-4X28-A3L | Шплинт |
Загрузка ...
|
|
| 5 | TR2P561010017 | Ось |
Загрузка ...
|
|
| 6 | GBT5782-M20X80-10.9-A3L | Болт |
Загрузка ...
|
|
| 7 | TK5610001400 | Ободок |
Загрузка ...
|
|
| 8 | TK5610007000 | Штифт соединительный |
Загрузка ...
|
|
| 9 | TM7N561010005 | Тяга нижняя |
Загрузка ...
|
|
| 10 | P7P55101117 | Датчик |
Загрузка ...
|
|
| 11 | TN2P561010068 | Плита ограничительная |
Загрузка ...
|
|
| 12 | TK5610009000 | Кожух защитный |
Загрузка ...
|
|
| 13 | GBT93-10-A3L | Шайба стандартная пружинная |
Загрузка ...
|
|
| 14 | GBT70.1-M10X40-8.8 | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 15 | TN1S561010008 | Кронштейн |
Загрузка ...
|
|
| 16 | GBT5789-M20X50-10.9-A9L | Болт с фланцем |
Загрузка ...
|
|
| 17 | GBT6177.1-M20-10-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 18 | TN2P561010017 | Штифт фиксирующий |
Загрузка ...
|
|
| 19 | TM7N561010003 | Рычаг ограничительный |
Загрузка ...
|
|
| 19.1 | TM7N561010008 | Рычаг ограничительный |
Загрузка ...
|
|
| 19.2 | TC05561050009 | Штифт стопорный в сборе |
Загрузка ...
|
|
| 19.3 | TM7N561010012 | Труба рычага |
Загрузка ...
|
|
| 19.4 | TP7C561030136 | Рычаг ограничительный |
Загрузка ...
|
|
| 19.5 | TM5Q561060011 | Контргайка передней верхней тяги |
Загрузка ...
|
|
| 20 | GBT5789-M20X45-10.9-A9L | Болт с фланцем |
Загрузка ...
|
|
| 21 | GBT91-5X50-A3L | Шплинт разводной 5X50-A3L |
Загрузка ...
|
|
| 22 | TP8C561010059 | Основание опорное |
Загрузка ...
|
|
| 23 | TN2P561010067 | Втулка отсечная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
