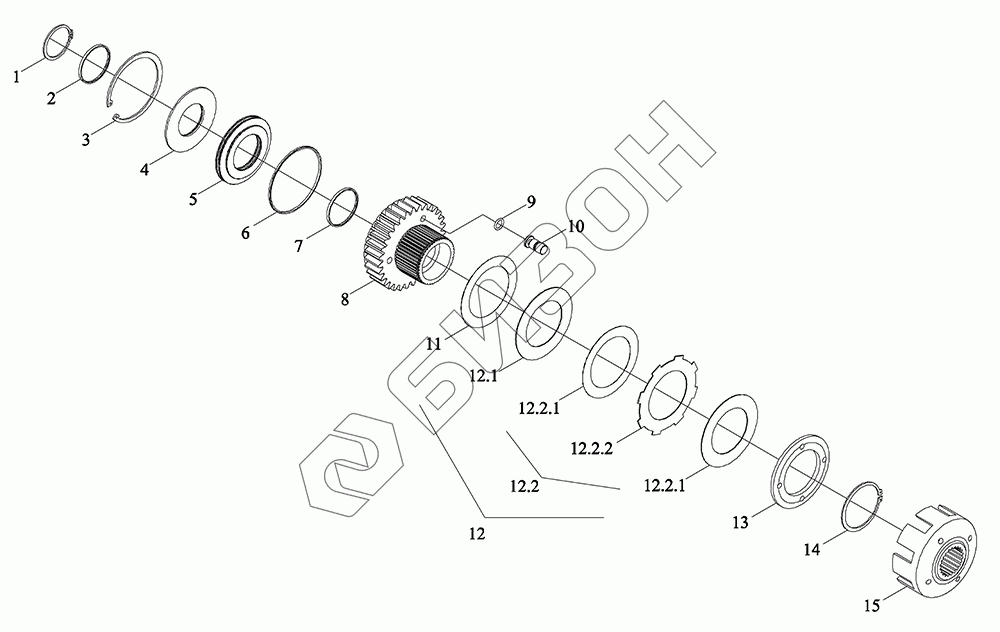

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-003K. Раздаточная коробка 2
1
2
3
4
5
6
7
8
9
10
11
12
12.1
12.2
12.2.1
12.2.1
12.2.2
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TN1P421010000 | TN1P421010000 | Коробка раздаточная в сборе |
Загрузка ...
|
|
| TK4210001000 | TK4210001000 | Муфта в сборе |
Загрузка ...
|
|
| 1 | TN2P421010022 | Кольцо пружинное стопорное для вала |
Загрузка ...
|
|
| 2 | TK4210001700 | Кольцо стопорное |
Загрузка ...
|
|
| 3 | GBT893.1-130 | Кольцо стопорное для отверстий |
Загрузка ...
|
|
| 4 | TK4210002100 | Пружины дисковые |
Загрузка ...
|
|
| 5 | TK4210003400 | Поршень |
Загрузка ...
|
|
| 6 | TK4210004000 | Кольцо уплотнительное |
Загрузка ...
|
|
| 7 | TK4210005000 | Кольцо уплотнительное |
Загрузка ...
|
|
| 8 | TK4210002200 | Колесо зубчатое |
Загрузка ...
|
|
| 9 | GBT3452.1-8.75X1.80G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 10 | TK4210001800 | Палец направляющий |
Загрузка ...
|
|
| 11 | TK4210002400 | Диск напорный |
Загрузка ...
|
|
| 12 | TK4210003700 | Диск напорный |
Загрузка ...
|
|
| 12.1 | TK4210002300 | Диск напорный |
Загрузка ...
|
|
| 12.2 | TK4210005200 | Пластинка фрикционная |
Загрузка ...
|
|
| 12.2.1 | TK4210005300 | Накладки фрикционного диска |
Загрузка ...
|
|
| 12.2.2 | TK4210002700 | Пластина фрикционная |
Загрузка ...
|
|
| 13 | TK4210002500 | Диск напорный |
Загрузка ...
|
|
| 14 | GBT894.1-90 | Кольцо эластичное стопорное для вала |
Загрузка ...
|
|
| 15 | TK4210002600 | Корпус муфты |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
