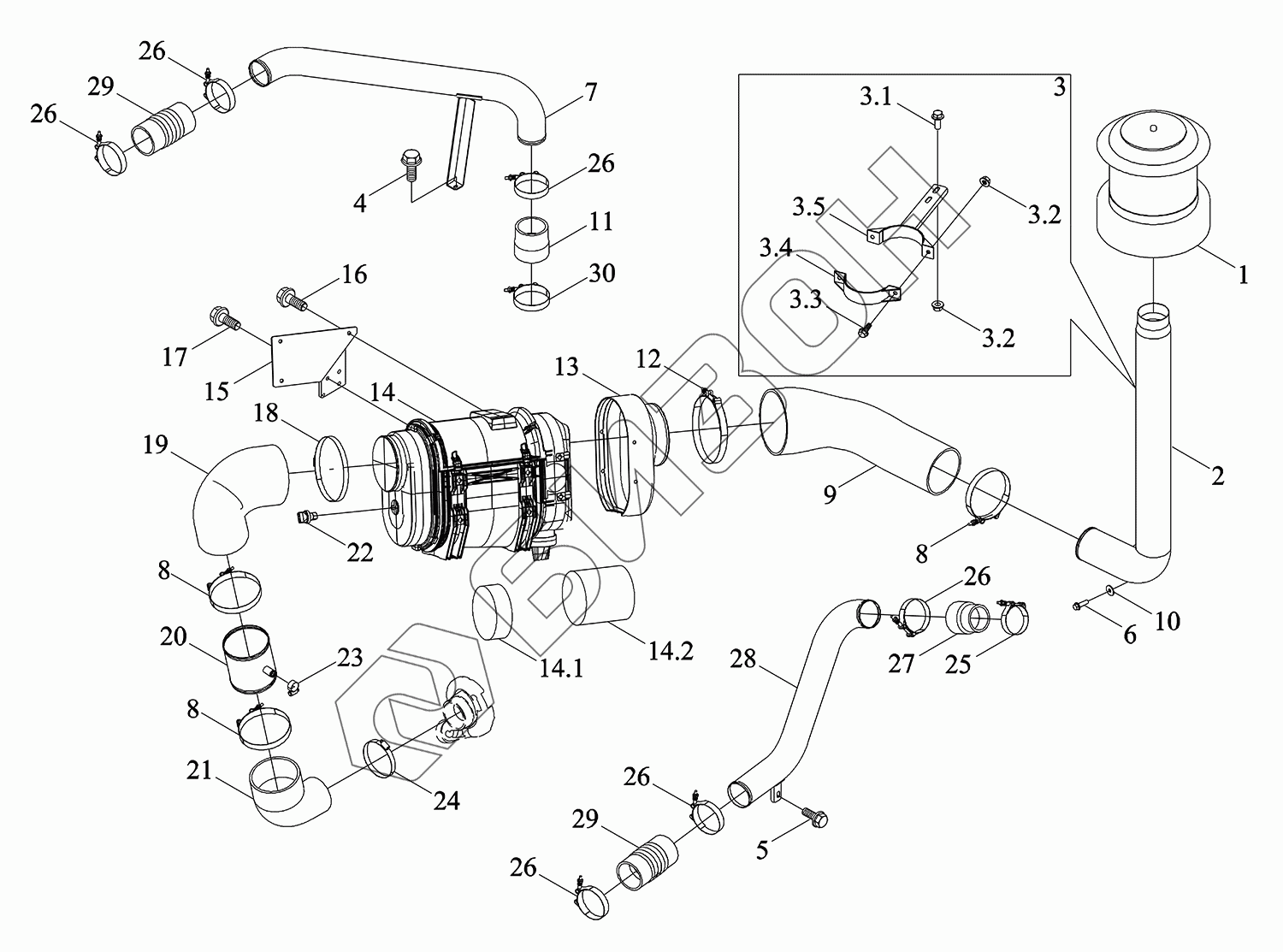

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-003K. Система фильтрации воздуха
1
2
3
3.1
3.2
3.2
3.3
3.4
3.5
4
5
6
7
8
8
8
9
10
11
12
13
14
14.1
14.2
15
16
17
18
19
20
21
22
23
24
25
26
26
26
26
26
26
27
28
29
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N110010000K | TM7N110010000K | Приточная система |
Загрузка ...
|
|
| 1 | TG1654.11.1.1 | Фильтр воздуха предварительный |
Загрузка ...
|
|
| 2 | TM7N110010006K | Труба стальная |
Загрузка ...
|
|
| 3 | TM7N110010013K | Плита монтажная |
Загрузка ...
|
|
| 3.1 | GBT5789-M10X25-8.8-A3L | Болт шестигранный фланцевый M10X25-8.8-A3L |
Загрузка ...
|
|
| 3.2 | GBT6177.1-M10-8-A3L | Гайка с фланцем M10-8-A3L |
Загрузка ...
|
|
| 3.3 | GBT5789-M10X20-8.8-A3L | Болт шестигранный фланцевый M10X20-8.8-A3L |
Загрузка ...
|
|
| 3.4 | TG1654.11A.5.1 | Зажим трубный |
Загрузка ...
|
|
| 3.5 | TM7N110010001K | Зажим трубный |
Загрузка ...
|
|
| 4 | GBT5789-M8X16-8.8-A2L | Болт шестигранный фланцевый M8X16-8.8-A2L |
Загрузка ...
|
|
| 5 | GBT5789-M10X20-8.8-A3L | Болт шестигранный фланцевый M10X20-8.8-A3L |
Загрузка ...
|
|
| 6 | GBT5789-M10X35-8.8-A3L | Болт шестигранный фланцевый M10X35-8.8-A3L |
Загрузка ...
|
|
| 7 | TS09110010005 | Трубка газоотводная |
Загрузка ...
|
|
| 8 | Q676152 | Хомут для шланга с червячным приводом типа B |
Загрузка ...
|
|
| 9 | TM7N110010004K | Шланг резиновый |
Загрузка ...
|
|
| 10 | GBT96.1-10-A3L | Шайба большая |
Загрузка ...
|
|
| 11 | TK1100100900 | Шланг резиновый |
Загрузка ...
|
|
| 12 | SAEJ1508-SLTB198 | Рым-скоба |
Загрузка ...
|
|
| 13 | TK1100023000 | Щит торцовый |
Загрузка ...
|
|
| 14 | TG1204.11H.1K | Фильтр воздушный в сборе |
Загрузка ...
|
|
| 14.1 | TG1204.11H.1.2K | Фильтроэлемент |
Загрузка ...
|
|
| 14.2 | TG1204.11H.1.1K | Фильтроэлемент |
Загрузка ...
|
|
| 15 | TK1100011000 | Кронштейн |
Загрузка ...
|
|
| 16 | GBT5789-M8X20-8.8-A2L | Болт M8X16-10.9-A2L |
Загрузка ...
|
|
| 17 | GBT5789-M10X30-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 18 | Q676178 | Хомут для шланга с червячным приводом типа B |
Загрузка ...
|
|
| 19 | TK1100301300 | Шланг резиновый |
Загрузка ...
|
|
| 20 | TS09110010003 | Труба стальная |
Загрузка ...
|
|
| 21 | TK1100301100 | Шланг впускной |
Загрузка ...
|
|
| 22 | TR3S110030018 | Указатель |
Загрузка ...
|
|
| 23 | Q67627 | Хомут шланговый червячного типа B |
Загрузка ...
|
|
| 24 | Q676108 | Хомут шланга B-типа |
Загрузка ...
|
|
| 25 | SAEJ1508-SLTB60 | Рым-скоба |
Загрузка ...
|
|
| 26 | SAEJ1508-SLTB76 | Хомут болтовой |
Загрузка ...
|
|
| 27 | TK1100001300 | Шланг резиновый |
Загрузка ...
|
|
| 28 | TS09110010009 | Труба впускная |
Загрузка ...
|
|
| 29 | TG1654.11-03 | Шланг резиновый |
Загрузка ...
|
|
| 30 | SAEJ1508-SLTB82 | Рым-скоба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
