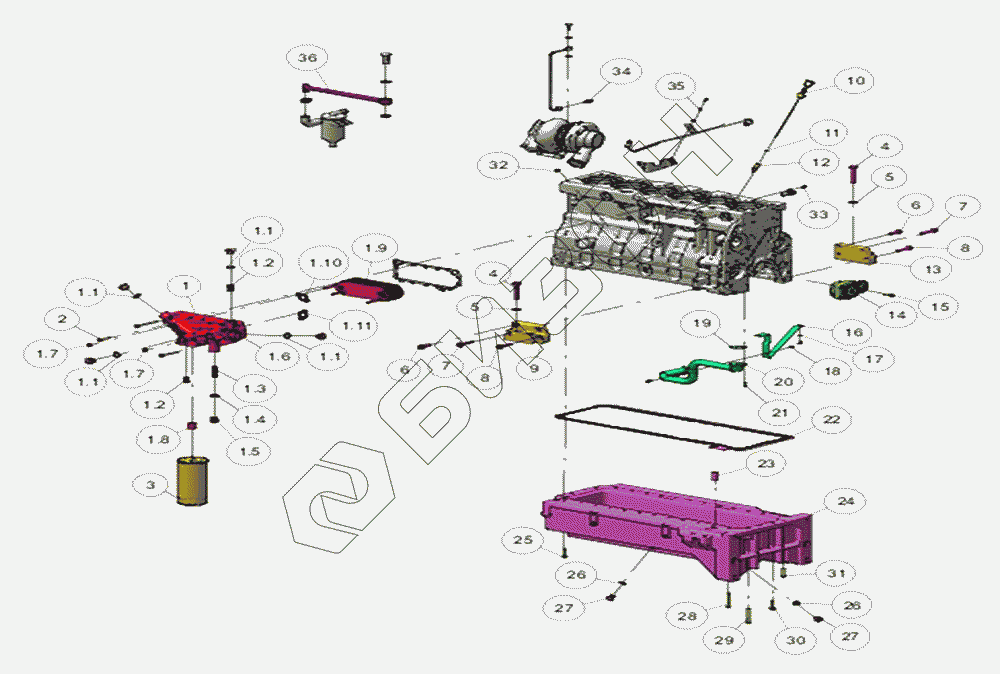

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-003K. Ситема смазки
1
1.1
1.1
1.1
1.1
1.1
1.1
1.1
1.1
1.2
1.2
1.3
1.4
1.5
1.6
1.7
1.7
1.8
1.9
1.11
2
3
4
4
5
5
6
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| SC9DK-DBLK7181 | SC9DK-DBLK7181 | Двигатель в сборе |
Загрузка ...
|
|
| FDH000420 | FDH000420 | Система смазки |
Загрузка ...
|
|
| 1 | D18-000-160 | Охладитель |
Загрузка ...
|
|
| 1.1 | D17-108-01 | Уплотнение колцеобразное |
Загрузка ...
|
|
| 1.1 | D18-101-30A | Подушка |
Загрузка ...
|
|
| 1.2 | S00028441 | Клапан перепускной |
Загрузка ...
|
|
| 1.3 | D17-103-01 | Пружина |
Загрузка ...
|
|
| 1.4 | B00001552 | Кольцо прокладное |
Загрузка ...
|
|
| 1.5 | D17-110-01 | Пробка резьбовая |
Загрузка ...
|
|
| 1.6 | D17-030-42 | Гнездо фильтра |
Загрузка ...
|
|
| 1.7 | B00000846 | Гайка с фланцем |
Загрузка ...
|
|
| 1.8 | D17-105-02 | Стык |
Загрузка ...
|
|
| 1.9 | D18-002-40 | Охладитель |
Загрузка ...
|
|
| 1.11 | D18-102-30A | Подушка |
Загрузка ...
|
|
| 2 | B00002153 | Болт с фланцем |
Загрузка ...
|
|
| 3 | D17-002-02 | Элемент фильтрующий |
Загрузка ...
|
|
| 4 | B10000016 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 5 | B00005642 | Шайбы плоские класса А |
Загрузка ...
|
|
| 6 | B00005535 | Болт с фланцем |
Загрузка ...
|
|
| 7 | B00006110 | Болт с фланцем |
Загрузка ...
|
|
| 8 | B00002070 | Болт с фланцем |
Загрузка ...
|
|
| 9 | S00048527 | Плита упорная |
Загрузка ...
|
|
| 10 | S00018001 | Маслоизмеритель |
Загрузка ...
|
|
| 11 | D28-107-01 | Уплотнение колцеобразное |
Загрузка ...
|
|
| 12 | D02A-142-05 | Трубка маслоизмерителя |
Загрузка ...
|
|
| 13 | S00048526 | Плита упорная |
Загрузка ...
|
|
| 14 | D15-000-41 | Насос масляный |
Загрузка ...
|
|
| 15 | B00002143 | Болт с фланцем |
Загрузка ...
|
|
| 16 | D19-105-01 | Кронштейн для всасывающей трубы масла |
Загрузка ...
|
|
| 17 | B00001297 | Шайба плоская |
Загрузка ...
|
|
| 18 | B00000843 | Гайка с фланцем |
Загрузка ...
|
|
| 19 | D19-114-01A | Подушка |
Загрузка ...
|
|
| 20 | D19-001-06 | Труба масловсасывающая |
Загрузка ...
|
|
| 21 | B00003351 | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 22 | S00049922 | Подушка |
Загрузка ...
|
|
| 23 | B10000015 | Штырь цилиндрический |
Загрузка ...
|
|
| 24 | S00043709 | Картер масляный |
Загрузка ...
|
|
| 25 | D03-112-01 | Болт |
Загрузка ...
|
|
| 26 | D03-110-01 | Кольцо прокладное |
Загрузка ...
|
|
| 27 | B00001727 | Заглушка винтовая с шестигранной головкой |
Загрузка ...
|
|
| 28 | D03-112-03 | Болт |
Загрузка ...
|
|
| 29 | S00024145 | Болт с фланцем |
Загрузка ...
|
|
| 30 | S00024146 | Болт с фланцем |
Загрузка ...
|
|
| 31 | B00002008 | Болт с фланцем |
Загрузка ...
|
|
| 32 | B00001546 | Прокладка композитная уплотнительная жесткая |
Загрузка ...
|
|
| 33 | B00002111 | Болт с фланцем |
Загрузка ...
|
|
| 34 | D19-118-01 | Соединение |
Загрузка ...
|
|
| 35 | B00001252 | Кольцо прокладное |
Загрузка ...
|
|
| 36 | S00001204 | Элемент вентиляционной трубы |
Загрузка ...
|
|
| 37 | B00001310 | Шайба плоская |
Загрузка ...
|
|
| 38 | B00001550 | Кольцо прокладное |
Загрузка ...
|
|
| 39 | B00002118 | Болт с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
