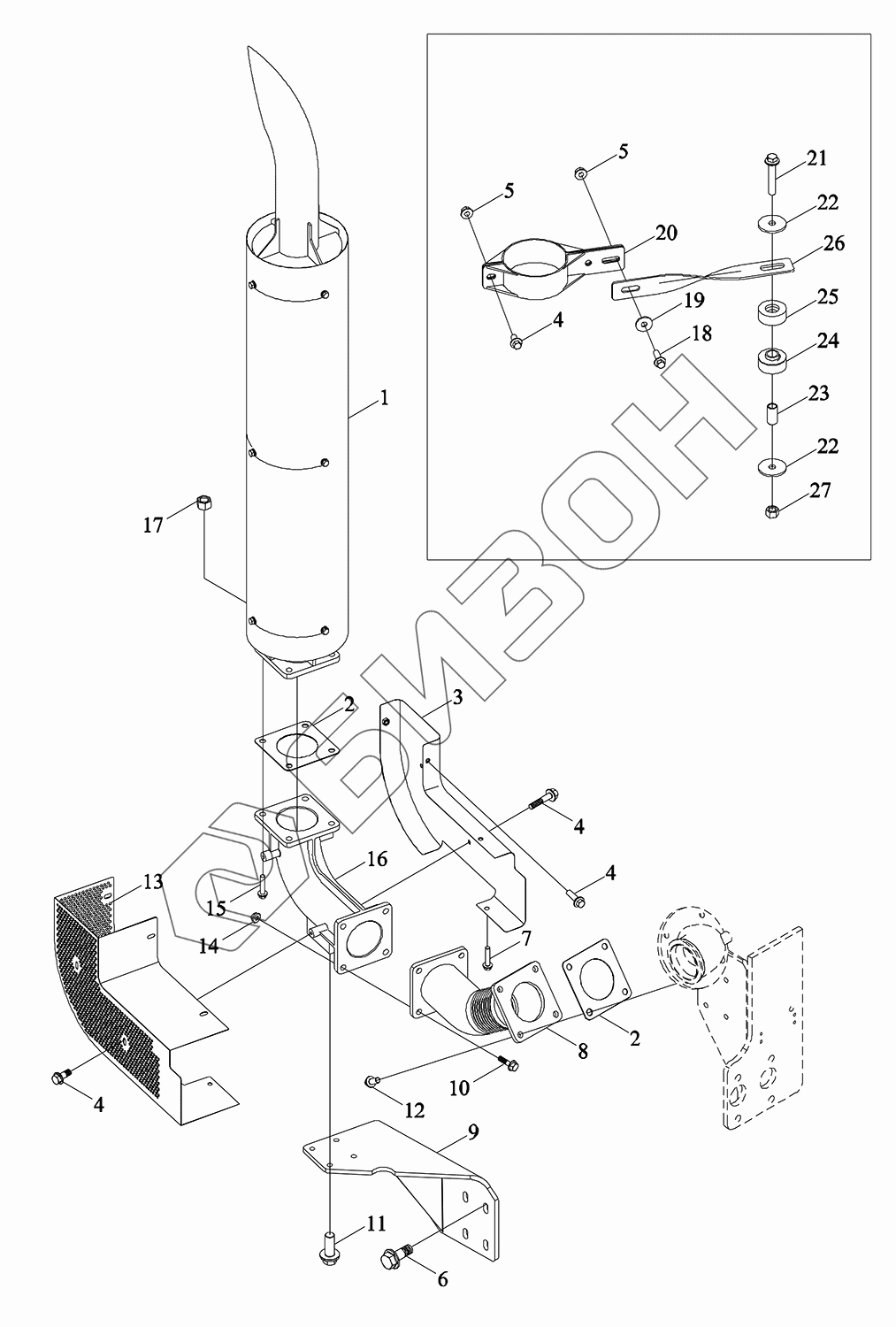

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-003K. Выхлопная система
1
2
2
3
4
4
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TN1S220010000 | TN1S220010000 | Выхлопная система в сборе |
Загрузка ...
|
|
| 1 | TS09220010001 | Глушитель |
Загрузка ...
|
|
| 2 | TK2200007000 | Прокладка герметическая |
Загрузка ...
|
|
| 3 | TM7N220010012K | Планка защитная |
Загрузка ...
|
|
| 4 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 5 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 6 | GBT5789-M12X30-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 7 | GBT5789-M8X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 8 | TN1S220010001 | Труба выхлопная |
Загрузка ...
|
|
| 9 | TN1S220010005 | Кронштейн |
Загрузка ...
|
|
| 10 | GBT5789-M12X40-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 11 | GBT5789-M10X25-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 12 | GBT5789-M12X25-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 13 | TM7N220010008K | Планка защитная |
Загрузка ...
|
|
| 14 | GBT6177.1-M12-10-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 15 | GBT5789-M12X45-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 16 | TK2200000100 | Труба выхлопная |
Загрузка ...
|
|
| 17 | SPL6175PT-M12X1.75-10F3 | Болт |
Загрузка ...
|
|
| 18 | GBT5789-M8X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 19 | GBT96.1-8-A3L | Шайба большая |
Загрузка ...
|
|
| 20 | TS09220010019 | Хомутик |
Загрузка ...
|
|
| 21 | GBT5789-M10X55-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 22 | FT650.13.116 | Прокладка |
Загрузка ...
|
|
| 23 | TA700.131-02 | Патрубок |
Загрузка ...
|
|
| 24 | TD800.131-11 | Прокладки резиновые |
Загрузка ...
|
|
| 25 | TA700.131-01 | Прокладки резиновые |
Загрузка ...
|
|
| 26 | TN1S220010011 | Тяга |
Загрузка ...
|
|
| 27 | SPL6175PT-M10X1.5-8F3 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
