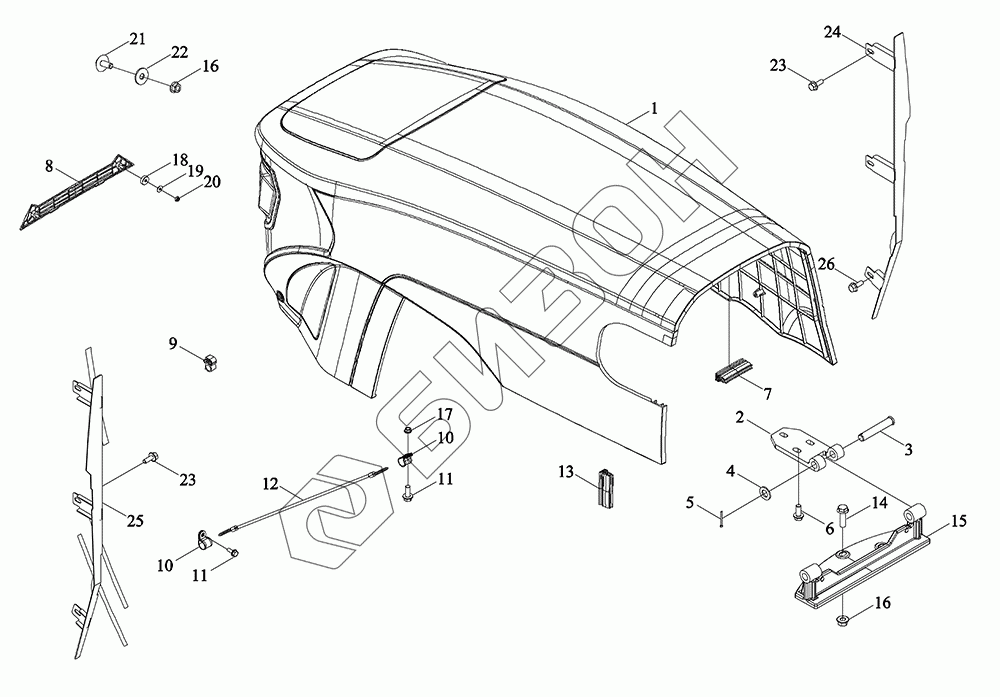

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-009K. Капот
1
2
3
4
5
6
7
8
9
10
10
11
11
12
13
14
15
16
16
17
18
19
20
21
22
23
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N471020000K | TM7N471020000K | Капот в сборе |
Загрузка ...
|
|
| 1 | TM7N471020001K | Капот |
Загрузка ...
|
|
| 2 | TS06471041008 | Петля |
Загрузка ...
|
|
| 3 | GBT882-B16X90 | Ось |
Загрузка ...
|
|
| 4 | GBT97.1-16-A3L | Шайба плоская |
Загрузка ...
|
|
| 5 | GBT91-3.2X32-A3L | Шплинт |
Загрузка ...
|
|
| 6 | GBT5789-M10X25-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 7 | BZF0063-071 | Прокладка уплотнения |
Загрузка ...
|
|
| 8 | TG2S471011036 | Крышка архитектурная |
Загрузка ...
|
|
| 9 | BZF0063-604 | Прокладка уплотнения |
Загрузка ...
|
|
| 10 | TS06471010013 | Зажим трубный |
Загрузка ...
|
|
| 11 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 12 | TC05471070060 | Шнур ограничительный |
Загрузка ...
|
|
| 13 | BZF0063-072 | Прокладка уплотнения |
Загрузка ...
|
|
| 14 | GBT5789-M12X40-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 15 | TG1204.475-01 | Подушка шарнирная |
Загрузка ...
|
|
| 16 | GBT6177.1-M12-8-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 17 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 18 | TS04483010007 | Шайба |
Загрузка ...
|
|
| 19 | GBT96.1-5-A3L | Шайба большая |
Загрузка ...
|
|
| 20 | GBT6177.1-M5-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 21 | TM7N471020004K | Заглушка сварная |
Загрузка ...
|
|
| 22 | GBT96.1-12-A3L | Шайба большая |
Загрузка ...
|
|
| 23 | GBT5789-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 24 | TM7N475020006K | Сварная боковая наружная герметизирующая панель |
Загрузка ...
|
|
| 25 | TM7N475020005K | Сварная панель внешнего уплотнения слева |
Загрузка ...
|
|
| 26 | GBT5789-M6X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
