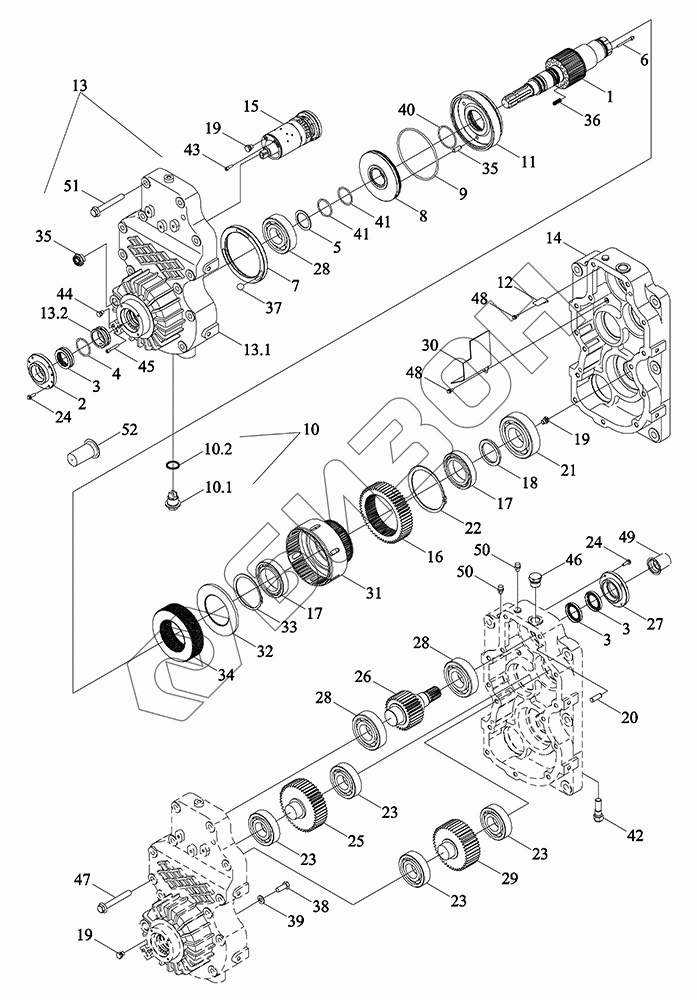

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-009K. Комплект передней сборки PTO 2
1
2
3
3
3
4
5
6
7
8
9
10
10.1
10.2
11
12
13
13.1
13.2
14
15
16
17
17
18
19
19
19
20
21
22
23
23
23
23
24
24
25
26
27
28
28
28
29
30
31
32
33
34
35
35
36
37
38
39
40
41
41
42
43
44
45
46
47
48
48
49
50
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N415010000K | TM7N415010000K | Комплект передней сборки PTO |
Загрузка ...
|
|
| TM6R415010060K | TM6R415010060K | Передача PTO внешняя |
Загрузка ...
|
|
| TM6R415010001K | TM6R415010001K | Комплект ПТО |
Загрузка ...
|
|
| 1 | TM6R415010045K | Вал выходной переднего PTO |
Загрузка ...
|
|
| 2 | TF4F415020036K | Гнездо сальника |
Загрузка ...
|
|
| 3 | GBT9877.1-FB40X60X8D | Уплотнение внутренее |
Загрузка ...
|
|
| 4 | TM7N372050014 | Прокладка 50X2.25 |
Загрузка ...
|
|
| 5 | TM5X372070042 | Кольцо упорное |
Загрузка ...
|
|
| 6 | TH04412020037 | Блокировка |
Загрузка ...
|
|
| 7 | TM6R415010033K | Диск тормозной сцепления PTO |
Загрузка ...
|
|
| 8 | TM6R415010044K | Поршень муфты переднего ПТО |
Загрузка ...
|
|
| 9 | TD3P372020038 | Прокладка О-образная 142.5x3.55G-FKM |
Загрузка ...
|
|
| 10 | TC05372020034 | Пробка масляная |
Загрузка ...
|
|
| 10.1 | TC05372020033 | Пробка масляная (M33X2) |
Загрузка ...
|
|
| 10.2 | TS09580010011 | Кольцо уплотнительное |
Загрузка ...
|
|
| 11 | TM6R415010042K | Комплект штифта ограничения поворота поршня |
Загрузка ...
|
|
| 11.1 | TM6R415010046K | Поршень муфты отбора мощности на переднем PTO |
Загрузка ...
|
|
| 11.2 | TM6R415010041K | Фиксатор вращения |
Загрузка ...
|
|
| 12 | TM6R415010039K | Заслонка дыхательного клапана |
Загрузка ...
|
|
| 13 | TM6R415010030K | Корпус передней муфты PTO |
Загрузка ...
|
|
| 13.1 | TM6R415010002K | Корпус ПТО передний |
Загрузка ...
|
|
| 13.2 | TM6R415010047K | Втулка антифрикционная |
Загрузка ...
|
|
| 14 | TM6R415010003K | Корпус задней части переднего PTO |
Загрузка ...
|
|
| 15 | TM6R415010004K | Сборка шестеренного насоса для переднего PTO |
Загрузка ...
|
|
| 16 | TM6R415010009K | Шестерня ПТО пассивная |
Загрузка ...
|
|
| 17 | GBT276-6014 | Подшипник |
Загрузка ...
|
|
| 18 | TM6R415010024K | Рукав перегородки |
Загрузка ...
|
|
| 19 | GBT2878.4-M12-PLEH-A3L-NBR | Пробка резьбовая с внутренним шестигранником |
Загрузка ...
|
|
| 20 | TP8C311020256 | Штифт цилиндрический 14м6X35 |
Загрузка ...
|
|
| 21 | GBT276-6312 | Шарикоподшипники радиальные |
Загрузка ...
|
|
| 22 | GBT894.1-130 | Кольцо пружинное стопорное для вала |
Загрузка ...
|
|
| 23 | GBT276-6309 | Подшипник шариковый радиальный |
Загрузка ...
|
|
| 24 | GBT5789-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 25 | TM6R415010008K | Вал переднего PTO 3 |
Загрузка ...
|
|
| 26 | TM6R415010006K | Вал переднего PTO 1 |
Загрузка ...
|
|
| 27 | TM6R415010005K | Крышка уплотнения переднего вала PTO |
Загрузка ...
|
|
| 28 | GBT276-6310 | Подшипник шариковый радиальный |
Загрузка ...
|
|
| 29 | TM6R415010007K | Вал PTO передний 2 |
Загрузка ...
|
|
| 30 | TM6R415010034K | Ободок |
Загрузка ...
|
|
| 31 | TM6R415010043K | Цилиндр сцепления переднего PTO |
Загрузка ...
|
|
| 32 | TM6R415010021K | Плита сцепления |
Загрузка ...
|
|
| 33 | TF4F415020032K | Кольцо стопорное для вала-95 |
Загрузка ...
|
|
| 34 | TM6R415010016K | Перегородка фрикционной накладки |
Загрузка ...
|
|
| 35 | TP2A415010038K | Масломер M24X1.5 |
Загрузка ...
|
|
| 36 | TM6R415010040K | Пружина |
Загрузка ...
|
|
| 37 | GBT308-9-G100-b | Шарик стальной |
Загрузка ...
|
|
| 38 | GBT5783-M6X12-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 39 | GBT96.1-6-A3L | Шайба большая |
Загрузка ...
|
|
| 40 | TF4F415010033K | Кольцо О-образное-63x2.65G-FKM |
Загрузка ...
|
|
| 41 | GBT3452.1-45.0X2.65G | Кольцо уплотнительное |
Загрузка ...
|
|
| 42 | GBT2878.4-M18-PLEH-A3L-NBR | Пробка резьбовая с внутренним шестигранником |
Загрузка ...
|
|
| 43 | GBT70.1-M6X30-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 44 | GBT2878.4-M10-PLEH-A2L-NBR | Пробка резьбовая с внутренним шестигранником |
Загрузка ...
|
|
| 45 | TM6R415010015K | Винт M6X105-8.8-A2L |
Загрузка ...
|
|
| 46 | GBT2878.4-M27-PLEH-A3L-NBR | Ввёртыш |
Загрузка ...
|
|
| 47 | GBT5789-M14X105-8.8-A3L | Болт |
Загрузка ...
|
|
| 48 | GBT5789-M5X10-8.8-A2L | Болт |
Загрузка ...
|
|
| 49 | TM6R415010051K | Чехол вала защитный |
Загрузка ...
|
|
| 50 | TC05311090010 | Сапун |
Загрузка ...
|
|
| 51 | GBT5789-M14X80-10.9-A3L | Болт |
Загрузка ...
|
|
| 52 | TM6R415010052K | Оболочка защитная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
